Расчет по наклонным сечениям для случая разрушения между наклонными трещинами

Расчет по наклонным сечениям для случая разрушения от действия поперечной силы.

сдвиг по наклонному сечению от доминирующего действия поперечной силы.

Образование наклонной трещины начинается в середине боковых граней, где касательные напряжения от поперечной силы достигают своего максимального значения , где – главные растягивающие напряжения на уровне нулевой линии элементов без напрягаемой арматуры.

Вследствие неупругих свойств бетона касательные напряжения распределяются равномерно по сечению, поэтому наклонная трещина раскрывается примерно одинаково по всей длине. При разрушении происходит взаимное смещение частей элемента по вертикали.

Если касательные напряжения не достигают своего максимального значения (т.е. ), то наклонной трещины не образуется.

36.

37.

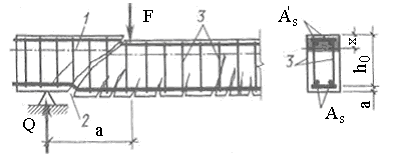

Рис. 14.4. Схема разрушения изгибаемого элемента по наклонному сечению от доминирующего действия поперечной силы

38. 1 – нулевая линия;2 – наклонная трещина;3 – хомуты

3.4. Алгоритм решения

1. Проверка прочности по наклонным сечениям от разрушения между наклонными трещинами:

;

2. Проверка необходимости в установке поперечных стержней (хомутов) по расчету:

Если условие выполняется, то бетон сопротивляется внешней нагрузке без помощи хомутов.

Если условие не выполняется, необходимо установить по расчету поперечную арматуру;

3. Находим шаг стержней исходя из условия, что

– максимальный шаг стержней по конструктивным требованиям;

–наибольшее значение проекции наклонной трещины на продольную ось элемента в случае, если наклонная трещина проходит между смежными поперечными стержнями и вся поперечная сила воспринимается лишь бетоном.

;

4. Определяем М_b;

5. Подбираем диаметр и количество стержней фактической поперечной арматуры , где

6. Находим ;

7. Проверяем прочность наклонного сечения .
