Тема 4. Метод расчета пропускной способности однозвенных полнодоступных включений при обслуживании простейшего потока вызовов по системе с потерями. Первая формула Эрланга

⇐ ПредыдущаяСтр 5 из 14Следующая ⇒




Рассчитать необходимое число линий на всех направлениях межстанционной связи от проектируемой АТСЭ-4 к АТСЭ-1, АМТС, ЦПС, IP-сети и АТСЭ-4 число линий рассчитывается по суммарной исходящей и входящей нагрузке, так как используются линии двустороннего занятия. Расчет числа соединительных линий провести в предположении полнодоступного неблокируемого включения при следующих нормах величины потерь по исходящей и входящей связи: PУСС=1‰; PАМТС=10‰; PЦПС=5‰; PIP=7‰; Pвн.стан.=3‰, PАТС-АТС.=10‰.

Решение:

1. Расчёт необходимого числа линий на всех направлениях межстанционной связи.



Таблица 4.1

Наименование исходящих направлений Интенсивность нагрузки, Эрл. Норма потерь, P Табличное значение потерь, EV,V(А) Число линий,V
УСС 6.06 0.001 0,000048
АМТС+ 21.22 0.01 0.00037
ЦПС+ 6.06 0.005 0,00039
IP-сеть+ 3.03 0.007 0,00027
АТСЭ-1+ 57,25 0.003 0,0003
АТСДШ-2 73.18 0.003 0,00028
АТСК-3 64.16 0.003 0,00027
АТСЭ-4+ (внутристанционное) 73.18 0.003 0,00028



2.Зависимость числа линий V и коэффициента среднего использования от величины интенсивности нагрузки при величине потерь P=0,0NN, где NN- номер варианта. NN = 7





Таблица 4.2

№№ пп Нагрузка Y,Эрл. Число линий V Табличное значение потерь, EV,V(Y) Обслуженная нагрузка, Yo,Эрл. Коэффициент использования, η
      0,0625 0,9375 0,3125
      0,0521 2,84 0,474
      0,037 4,81 0,535
      0,057 9,4318 0,674
      0,064 14,044 0,74
      0,066 18,678 0,778
      0,0663 28,01 0,824
      0,0646 37, 4 0,85
      0,0635 42,14 0,86
      0,0625 46,88 0,868



Зависимость коэффициента среднего использования от величины интенсивности нагрузки



Рис. 5

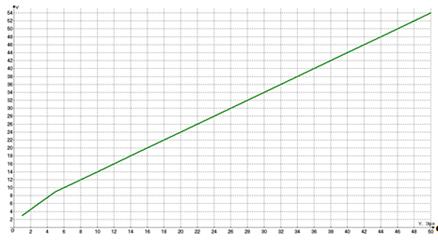

Зависимость числа линий V от величины интенсивности нагрузки



Рис. 6






3. Построим зависимость величины потерь от интенсивности поступающей нагрузки при фиксированном значении числа линий в направлении к УСС.



Таблица 4.3

NN пп
Y,Эрл. 5,5   6,5 7,5 8,5     10,5   11,5
0,0011 0,0022 0,0046 0,0114 0,0246 0,0337 0,0568 0,0704 0,0851 0,1008
