Конструкции теплоизоляции резервуаров с наружными обогревающими змеевиками

⇐ ПредыдущаяСтр 9 из 9




Изоляция устаивается на некотором расстоянии от боковых стен резервуара. создаваемый при этом зазор должен иметь такой размер, чтобы обеспечить конвективный обогрев стенок резервуара по высоте (обогревающие змеевики расположены в нижней части). Зазор может быть принят равным 150 мм. Для обеспечения такого зазора вокруг резервуара создается каркас из полосовой стали, расположенный на расстоянии 180 мм от стен резервуара (см. рис. 9.13). Каркас соединен специальными подвижными серьгами со стяжными бандажами, укрепленными на резервуаре.





а
б





Рис. 9.12. Изоляция вертикального цилиндрического резервуара с внутренними обогревающими змеевиками минераловатными матами с креплением на внутреннем каркасе [9]



а – общий вид; б, в – блоки для изоляции резервуаров емкостью более 700 м3; 1 – кирпич красный, 2 – рубероид. 3 – подвеска со штырями. 4 – стяжной бандаж, 5 – опорная планка для бандажа, 6 – стяжной болт; 7 – минераловатный мат; 8 – блоки для изоляции кровли; 9 – покрытие кровли металлическими листами; 10 – сшивка; 11 – подвесная скоба из проволоки; 12 – покровный слой из асбестоцементных листов; 13 – бандаж с пряжкой; 14 – стяжной бандаж; 15 – самонарезающийся винт; 16 - козырек из металлического листа; 17 – винт; 18 – скоба; 19 – стяжка; 20 – лента 3х30 мм; 21 – струна; 22 – каркас блока из уголков; 23 – опора блока для приварки к кровле

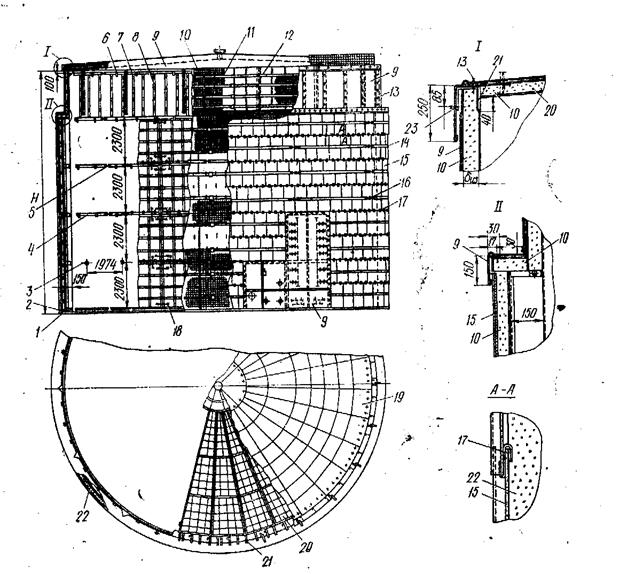

Рис. 9.13 – Изоляция вертикального цилиндрического резервуара объемом 1000 м3 и более с наружными обогревающими змеевиками теплоизоляционными конструкциями [9] 1 – кирпич красный; 2 – рубероид; 3 – планка для крепления теплоизоляционных конструкций; 4, 6 – стяжной бандаж; 5 - стяжной болт; 7, 8 – подвеска со штырями; 9 – покровный слой из тонколистового металла; 10 – минераловатный мат; 11 – сшивка; 12 – бандаж из упаковочной стали с пряжкой; 13 – самонарезающийся винт; 14 – стяжной бандаж; 15 – асбестоцементные листы; 16 – стяжной винт; 17 – скоба для подвешивания асбестоцементных листов; 18 – болт с гайкой; 19 – покрытие кровли тонколистовым металлом; 20 – изоляция кровли; 21 – скоба; 22 – теплоизоляционная конструкция для изоляции корпуса; 23 – винт; 24 – многоугольник каркаса; 25 – планка каркаса 2х30 мм; 26 – стяжка из проволоки; 27 – штырь; 28 – кронштейн из полосы 4х30 мм; 29 – опорная лапка из ленты 3х30 мм; 30 - диафрагма
