Построение заданного направления вне пункта разбивочной сети

Направления осей сооружений можно вынести способом угловых ходов. В отличие от теодолитного хода в угловом ходе измеряют только углы поворота трассы. В простейшем случае, когда с точки Р главной (основной) оси сооружения виден пункт В разбивочной сети, угловой ход может состоять всего из двух поворотных углов (рис. 2.19).

Для углового хода, как и для теодолитного, можно записать:

. (2.22)

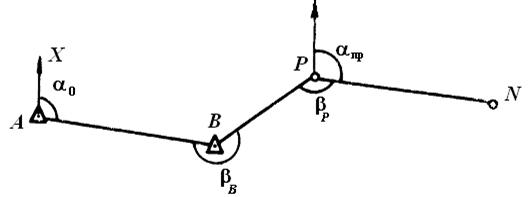

Рис. 2.19. Построение проектного направления способом углового хода

В рассматриваемом случае дирекционный угол конечной стороны хода равен проектному значению дирекционного угла оси сооружения. Тогда

(2.23)

и

. (2.24)

Практически ось сооружения выносят в натуру в такой последовательности. На пункте В выставляют теодолит, а на пункте А и точке Р – визирные марки (вехи). Далее измеряют угол и по формуле (2.24) вычисляют значение угла . Затем переносят теодолит на точку Р и откладывают горизонтальный угол . Положение точки N фиксируют.

Вынос в натуру планового положения точек сооружения

В зависимости от условий местности, взаимного расположения сооружений и пунктов разбивочных сетей, а также заданной точности измерений используются различные способы плановой разбивки точек пересечения осей сооружений и других точек проекта. Рассмотрим наиболее распространенные способы.
