Создание карты для навигатора

Процесс создания карты может занять некоторое время. Не тратьте его зря — сделайте заливку карт для навигатора. Данные карты заливаются только в навигаторы и позволяют группам, находящимся в лесу, привязываться к относительно новым и достоверным картам. Для поиска необходимо подготовить следующие карты

● Векторную топографическую карту ММБ;

● Растровая спутниковая и топографическая карта KMZ;

● Растровая спутниковая и топографическая карта JNX (для пропаченых навигаторов);

Сохранять файлы заливки рекомендуется в папки “2012-09-13_Bereznecovo\4Coordinator_search\4-4Garmin\”. Создайте карты для навигаторов с масштабом 17, но разбивать район поиска следует на 20 кусков. Это необходимо по следующей причине. Навигаторы могут не отобразить большой район поиска с высокой степенью детализации (z17). Но как только район поиска локализован, можно залить именно этот район. Подготовка карт для навигатора в целом похожа на склейку карт для OziExplorer (рис. 13), однако имеет несколько отличий (рис. 42).

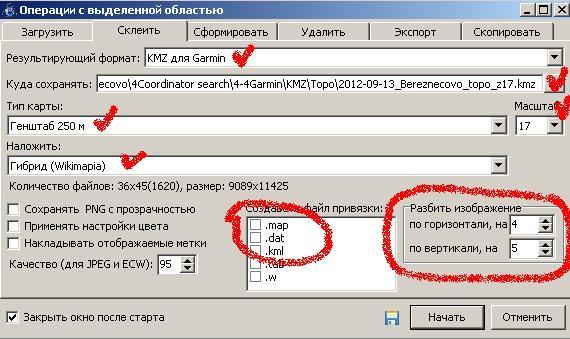

Рисунок 42. Подготовка карты для навигаторов Garmin.

Отличие состоит в следующем:

● Иной результирующий формат выходных данных;

● Нет необходимости создавать файлы привязки,

● Используется слой “Генштаб 250.” и информационный слой “Гибрид Wikimapia” как наиболее информативные для групп в лесу. Однако, если это возможно, стоит сделать также спутниковые карты для навигаторов масштаба z17 и z16 и сохранить их в папке 4Garmin‘ — “Satell”.

● Выберите, на сколько кусков будет разбита карта (рекомендуется не более 20).

Комментарий.. Вопрос на сколько кусков разбить карту очень важный. Можно, сделать карту одним куском. Но навигаторы не поддержат карту, размер которой более 100 тайлов (кусков карты соединённых программой. В нашем случае — имеется 912 тайлов см. рис. 33). Таким образом, поисковик останется в лесу вообще без карты на навигаторе. Если же вы разобъете имеющуюся карту на большое количество кусков (например 10 на 10), то навигатор не сможет обработать именно большое количество файлов (100шт.). Оптимально разбивать на куски содержащие до 100 тайлов ориентировочно. Это также даст преимущество тому, кто будет заливать эти карты в навигаторы на месте поисков. Например, если выяснилось, что пропавший ушел на юг от населенного пункта, то можно заливать не все карты z17 а только те, которые относятся к южной зоне поиска.

По нажатию кнопки “Начать” пойдет процесс создания карты.

Если на нужный нам участок есть карты ММБ, скачайте векторную карту для навигатора для выбранного района. Если нужный нам район может быть на нескольких картах — скачайте их все. Полная склейка всех карт ММБ для garmin.

Отрядные навигаторы, и некоторые личные, проапгрейжены и понимают карты формата JNX. Сделайте их также (спутник и Генштаб 250) в приближении z17. Для этого в программе SAS Планета выберите “Операции с выделенной областью”, далее вкладку “Экспорт”, выберите нужный слой (Генштаб 250), приближение. Сохраните карту в ‘4Garmin‘ — “JNX”-“Topo”.

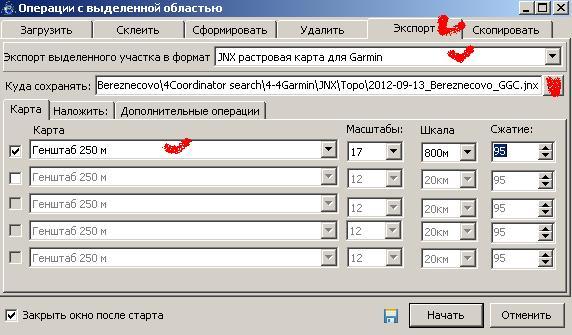

Рисунок 43. Создание карт JNX.

Далее выберите “Наложить” и подключите слой “Гибрид Wikimapia”. Кликните “начать” и топографическая карта JNX будет готова.

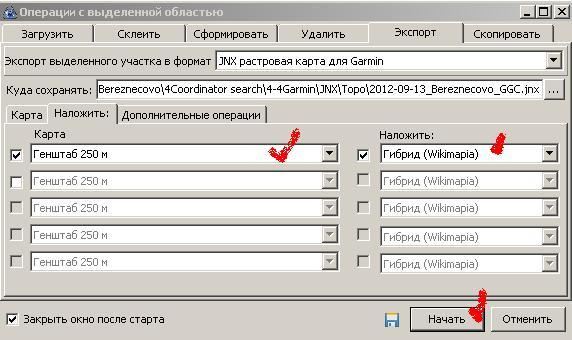

Рисунок 44. Создание карт JNX.

Повторите то же самое для спутникового снимка.
