Расчет болтов

Расчет болтового соединения, работающего на растяжение

В первом случае прочность болта проверяется по формуле:. .где Nbt — несущая способность одного болта на растяжение: Rbt — расчетное сопротивление болта на растяжение; Аbn — площадь поперечного сечения нетто; γc — коэффициент условия работы

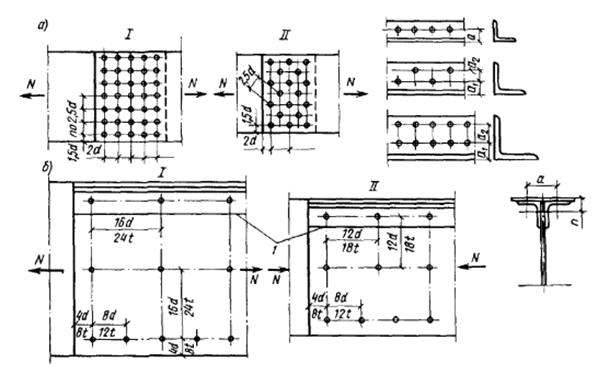

Расчет болтового соединения, работающего на срез.

Если соединение работает на срез, то необходимо проверить 2-а условия: расчет на срез по формуле:. . где Nbs — несущая способность одного болта на срез;.Rbs — расчетное сопротивление болта на срез;.Ab — площадь сечения болта брутто.ns — число срезов одного болта (если болт соединяет 2-е пластины, то число срезов равно одному, если 3-и, то 2-а и т.д.);γb — коэффициент условия работы болтового соединения.γc — коэффициент условия работы. и расчет на смятие по формуле:. .где Nbp — несущая способность одного болта на смятие;.Rbp — расчетное сопротивление болта на смятие;.db — наружный диаметр стрежня болта;.∑t — наименьшая суммарная толщина соединяемых элементов, сминаемых в одном направлении (если болт соединяет 2-е пластины, то принимается толщина одной самой тонкой пластины, если болт соединяет 3 пластины, то считается сумма толщин для пластин, которые передают нагрузку в одном направлении и сравнивается с толщиной пластины, передающей нагрузку в другом направлении и берется наименьшее значение);.γb — коэффициент условия работы болтового соединения, принимаемый согласно таблице (но не больше 1.0): γc — коэффициент условия работы,. Расчет соединения, работающего на срез и растяжение: При одновременном действии на болтовое соединение усилий, вызывающих срез и растяжение болтов, наиболее напряженный болт, следует проверять по формуле:
