Индукционные преобразователи

Это устройства, состоящие из катушки с электрообмоткой и магнитной системы, которые преобразуют входной параметр (скорость угловых или линейных перемещений) в ЭДС. Принцип действия основан на том, что в катушке при изменении магнитного потока образуется ЭДС. Величина этой ЭДС равна

, (4.17)

где W – количество витков в катушке; Ф – магнитный поток; Ψ – потокосцепление.

Существует три вида индукционных преобразователей (ИП):

– с линейно перемещающейся катушкой (рис. 4.21).

Рис. 4.21. ИП с линейно перемещающейся катушкой
относительно постоянного магнита:

1 – цилиндрическая катушка, связанная с контролируемым
объектом, с которой снимается выходной сигнал, пропорциональный скорости перемещения; 2 – постоянный магнит,
имеющий форму полого цилиндра

– с вращающейся катушкой (рис. 4.22).

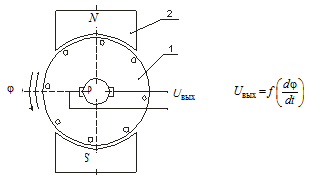

Рис. 4.22. ИП с вращающейся относительно постоянного
магнита катушкой:

1 – вращающаяся цилиндрическая катушка со щеточным
механизмом и коллектором; 2 – постоянный магнит

Выходной сигнал в виде напряжения, пропорционального скорости углового перемещения, снимается с катушки 1 с помощью щеточного механизма и коллектора;

– с ферромагнитным якорем (рис. 4.23).

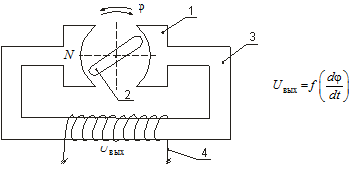

Рис. 4.23. ИП с ферромагнитным якорем:

1 –постоянный магнит; 2 – якорь (ферромагнитный материал);
3 – магнитопровод; 4 – катушка
