Генераторные преобразователи

В основе термопары – два разнородных металлических проводника, имеющие электрическую связь между собой (рис. 4.19).

Рис. 4.19. Термопара:

А, В – два проводника из разнородных металлов;
, – температуры нагрева спаек по концам проводников

При наличии разных температур на спайках между проводниками А и В возникает ЭДС

. (4.15)

Полагая, что = const, получим C = f (). Величина С является постоянной величиной, зависящей от вида материалов. С учетом этого, выражение (4.15) примет вид

. (4.16)

Материалы, используемые для изготовления термопар: платина, иридий, золото, родий, и их сплавы. Кроме того, могут быть использованы более дешевые материалы: сталь, медь, никель, нихром, константан, хромель, алюмель, копель и т.д.

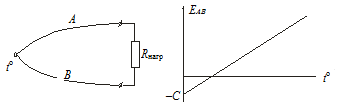

Схема включения термопары под нагрузку и ее характеристика изображены на рис. 4.20.

Рис. 4.20. Схема включения термопары под нагрузку
и ее статическая характеристика управления
