Классификация нивелиров

Согласно действующим ГОСТам нивелиры изготавливают трех типов: высокоточные – Н-05; точные – Н-3; технические – Н-10.

В названии нивелира числом справа от буквы Н цифрой обозначают допустимую среднюю квадратическую ошибку измерения превышения на 1 км двойного нивелирного хода.

В зависимости от того, каким способом визирный луч устанавливается в горизонтальное положение, нивелиры изготавливают в двух исполнениях: - с цилиндрическим уровнем при зрительной трубе, с помощью у которого осуществляется горизонтирование визирного луча (рис. 63); - с компенсатором – свободно подвешенная оптико-механическая система, которая приводит визирный луч в горизонтальное положение. В названии нивелира буква К обозначает компенсатор (Н-3К, Н-3КЛ), где Л – лимб (рис. 64). На рис. 65 приведен технический нивелир второго поколения с компенсатором и лимбом 2Н-10КЛ

Н-3

Рис. 63. Точный нивелир Н-3 с цилиндрическим уровнем при зрительной трубе: 1 – подъемные винты; 2 – круглый уровень; 3 – элевационный винт; 4 – окуляр зрительной трубы с диоптрийным кольцом; 5 – визир; 6 – кремальера; 7 – объектив зрительной трубы; 8 – закрепительный винт; 9 – наводящий винт; 10 – контактный цилиндрический уровень; 11 – юстировочные винты цилиндрического уровня

ЗН-3КЛ

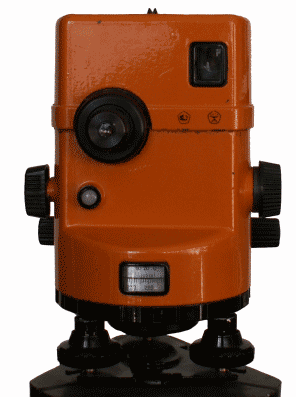

Рис. 64. Точный нивелир ЗН-3КЛ с компенсатором и лимбом: 1 – лимб; 2 – наводящий винт; 3 – кремальера; 4 – визир. ЗН-3КЛ

Н-10КЛ

Рис. 65. Технический нивелир 2Н-10КЛ
