Детальная разбивка кривой при помощи углов и хорд

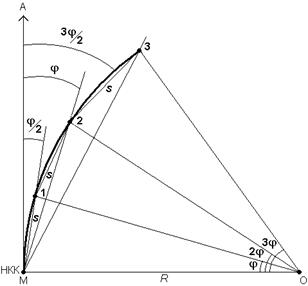

Рис. 86. Способ углов и хорд.

Данный способ основывается на том, что углы с вершиной в какой-либо точке круговой кривой, образованные касательной и секущей и заключающие равные дуги, равны половине соответствующего центрального угла (рис. 86).

Для разбивки кривой при помощи углов и хорд вычисляют центральный угол , опирающийся на хорду s

.

Рассчитывают углы между касательной и направлением на определяемые точки

Сначала выполняют разбивку кривой от её начала НКК до середины СКК. Для этого теодолит устанавливают в начале кривой НКК, совмещают нуль алидады с нулем лимба и вращением лимба направляют визирную ось по тангенсу. Затем, освободив алидаду, в сторону кривой откладывают от тангенса угол и по направлению луча визирования отмеряют лентой заданное расстояние s. Так находят точку 1. После этого откладывают угол , а ленту переносят и совмещают её нуль с точкой 1. Взявшись пальцем у деления, равного s, вращают ленту вокруг точки 1 в сторону кривой до тех пор, пока деление не попадет на луч визирования. В данном месте отмечают точку 2. Продолжают действовать в той же последовательности, откладывая точку 3 и т.д.

Аналогичным образом выполняют разбивку кривой от её конца ККК до середины СКК.

В рассмотренном способе линейные измерения выполняют вблизи кривой, что выгодно при разбивке точек в стесненных условиях, например, на насыпи. Но так как положение последующей точки получают относительно предыдущей, то с возрастанием длины кривой точность её детальной разбивки быстро падает. В этом главный недостаток способа углов и хорд.
