Мензульная съемка. Мензульная съемка – топографическая съемка местности, выполняемая с помощью мензулы и кипрегеля и дальномерной рейки

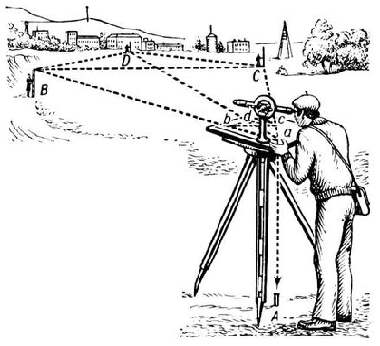

Мензульная съемка – топографическая съемка местности, выполняемая с помощью мензулы и кипрегеля и дальномерной рейки.

Мензула и кипрегель представляют собой своего рода тахеометр, позволяющий не только проводить съемку местности, но и вычерчивать план непосредственно в поле. Горизонтальные углы при мензульной съемке не измеряются, а получаются графическим построением, поэтому мензульную съемку называют углоначертательной.

Мензульная съемка производится для получения топографических планов небольших участков местности в масштабах 1: 5000 – 1: 500, когда отсутствуют материалы аэрофотосъемки либо применение их является экономически нецелесообразным. Недостатки мензульной съемки заключаются в том, что она в значительной степени зависит от погоды, план местности можно составить только в одном, заранее выбранном масштабе, затруднено разделение труда, так как измерения и вычерчивание плана выполняются одним исполнителем. Все это в известной степени снижает производительность съемочных работ и повышает их стоимость. Основное преимущество мензульной съемки по сравнению с другими видами съемок обусловлено тем, что план местности строится непосредственно в поле. Это позволяет свести к минимуму объем камеральных работ, дает возможность сопоставить получаемое на плане изображение с натурой и тем самым достичь более полного соответствия между планом и местностью. Стоит отметить, что в настоящее время мензульная съемка практически утратила свое значение. С появлением электронных тахеометров и обработки топографических съемок при помощи ЭВМ использовать мензулу и кипрегель стало экономически невыгодно.
