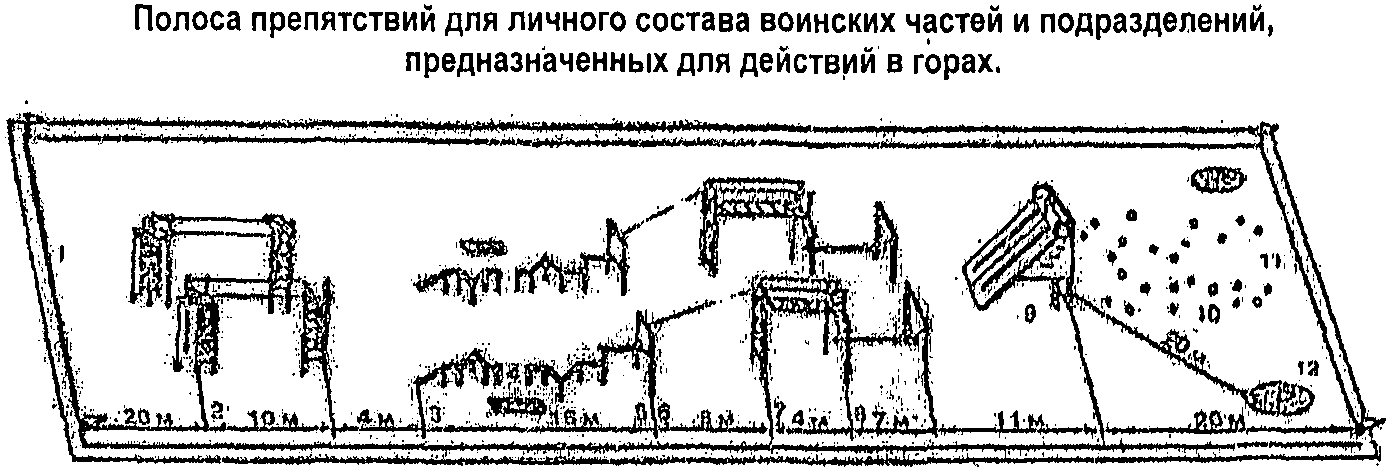

Полоса препятствий для личного состава воинских частей и подразделений, предназначенных для действий в горах

1 - линия начала полосы; 2 - канатный переход, состоящий из двух 6,5 м вышек, удаленных одна от другой на 8 м и соединенных двумя тросами (нижний - основной - диаметром 10-12 мм, верхний-страховочный - диаметром 5-6 мм); первая вышка - на четырех опорных столбах, установленных в квадрате 1х1 м, на вышке на высоте 5 м от земли устроена терраса 1х1 м, с внешней стороны террасу огораживают перила (нижние - высотой 0,5м, верхние - 1,5 м), со стороны нижних перил на уровне террасы приваривают боковые перила, вынесенные в сторону на 0,5 м; груз высотой 8,5 м и массой 20 кг подвешен' на основной веревке, перекинутой через боковые перила и привязанной к нижним перилам; вторая вышка - на двух опорных столбах, установленных в 1 м один от другого, к верхним перилам, вынесенным на 1 м в сторону, прикрепляют основную веревку, сложенную вдвое (канат), длинной 4 м; на обеих вышках через 0,4 м приварены ступени диаметром 0,03 м; 3 - первый участок тропы, состоящий из трех отрезков (балки шириной 0,2 м, толщиной 0,1 м); первый - наклонный - длиной 2 м, второй - 3,5 м с изгибом в 135 градусов (длина от начала до изгиба - 2 м); третий - 2,5 м с изгибом в 135 градусов (длина от начала до изгиба -1,5 м); между вторым и третьим отрезками угол 90 градусов; высота 1, 2, 4 и 5-го столбов, поддерживающих балки, - 1 м, 3-го -1,5 м; 4 - ограниченный проход длинной не менее 4 м (смещен от оси полосы на 3 м), образованный из закопанных вертикально вплотную одна к другой автомобильных покрышек, имеющих диаметр внутреннего отверстия не более 0,52 м; нижний край отверстия должен быть на уровне земли; 5 - второй участок тропы, состоящий из трех отрезков (балки шириной 0,2 м, толщиной 0,1 м); первый длиной 2,5 м с изгибом в 135 градусов (длина от начала до изгиба - 0,5 м); второй - 3 м с изгибом в 135 градусов (длина от начала до изгиба - 2 м); третий - 2 м, между первым и вторым отрезками угол 90 градусов; высота столбов, поддерживающих балки; 1-го и 2-го - 1 м; 3-го и 4-го - 1,5 м; 5-го - 2 м; в конце тропы установлена жесткая опора высотой 3,5 м, шириной 1 м; б - веревочный мост - основная веревка, сложенная в двое; 7 - металлическая конструкция, состоящая из вертикальной лестницы высотой 5 м и шириной 0,5 м (ступени длиной 0,03 м приварены через 0,4 м до высоты 4 м); на высоте 5 м вертикальные стойки соединены для крепления веревочного моста; на высоте 4 м к верхней ступени лестницы крепится конец горизонтальной лестницы (ширина - 0,5 м, длина - 4 м) со ступенями диаметром 0,03 м (ступени приварены через 0,4 м); на вертикальных стойках вдоль лестницы (по обеим сторонам) на высоте 5 м натянуты страховочные тросы (веревки); 8 - качающееся бревно длиной 8 м, толщиной не более 0,25 м подвешено на высоте 0,6 м от земли к жестким опорам высотой 4 м с помощью тросов (расстояние между опорами столбами - 2 м); 9 - горка; основание образовано из четырех опорных столбов высотой 5 м, установленных в прямоугольнике размером 2x1 м; на высоте 5 м устроена терраса размером 2x1 м, ограниченная перилами высотой 0,6 м; наклонная стенка (деревянная) шириной 2 м и длиной 7 м, вдоль каждого направления которой справа и слева делаются упоры высотой 0,05 м и длинной 0,2 м, расстояние между упорами - 0,5 м; вертикальная стенка шириной 2 м, на которой для каждого направления сверху донизу на расстоянии 0,5 м один от другого сделаны вырезы треугольной формы со стороной 0,15 м, с боковых сторон между наклонной и вертикальной стенками на высоте 2 м от земли оборудованы боковые стенки, имеющие четыре карниза; нижний длиной 2 м, верхний длиной 0,5 м на высоте 4 м от земли, средние карнизы длинной 0,5 м размещены равномерно между верхним и нижним карнизами (ширина карнизов - 0,08 м); основная веревка длиной 10 м крепится за верхний обрез наклонной стенки; 10 - сухое русло реки длиной 20 м с двенадцатью выступающими на 0,25-0,3 м камнями; первый камень - на расстоянии 2 м от вертикальной стенки горки и смещен вправо (влево) от боковой оси горки на. 0,75 м; второй - 3,25 м, смещен влево (вправо) на 0,5 м; третий - 4,75 м, на оси; четвертый - 6 м, смещен вправо (влево) на 1 м; пятый - 7 м, на оси; шестой - 8,25 м, смещен влево (вправо) на 0,5 м; седьмой - 9,5 м, смещен вправо (влево) на 0,5 м; восьмой - 11 м, смещен вправо (влево) на 1 м; девятый - 12,25 м, на оси; десятый - 13,75 м, смещен влево (право) на 0,5 м; одиннадцатый - 14,5 м, смещен вправо (влево) на 0,75 м; двенадцатый - 16 м, на оси; размер камней по верху - 0,25x0,25 м; 11 - линия финиша; 12 - круг диаметром 3 м - цель для метания гранат; 13 - беговая дорожка шириной 2,5 м.
