Выбор положения отливки

Положение отливки в форме выбираем горизонтальное. Такое расположение отливки обеспечивает удобство изготовления и сборки формы. Вся отливка расположена в нижней опоке во избежание перекосов и других дефектов, поверхность разъема плоская. Этот способ расположения отливки обеспечит равномерное и направленное отвердевание (начнется в более тонких местах, постепенно распространится на более толстые и закончится в прибыли, установленной на самой массивной части), хорошую вентиляцию полости формы и спокойное заполнение ее расплавом, исключающее разрушение струей металла участков формы и стержня.

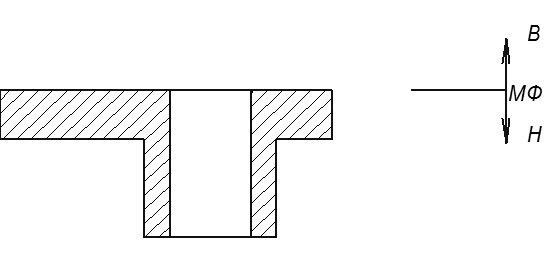

Разъем модели формы

Рис.4.1.

Припуски на механическую обработку и технологические припуски.

Технологические припуски.

Технологические припуски применяются для упрощения и облегчения процесса изготовления отливки. К ним относятся формовочные уклоны, напуски, приливы, усадочные ребра и стяжки, галтели. В данной отливке предусмотрены следующие технологические припуски.

Формовочные уклоны служат для удобства извлечения модели из формы без разрушения ее.

Напуск служит для упрощения изготовления отливки и назначается взамен элементов, которые не выполняются при литье. В качестве напуска для изготовления данной отливки принимаем

1. два отверстия диаметра 40мм;

2. упрощаем внутреннюю поверхность отливки, диаметр стержня принимаем наименьшим (с учетом припуска на механическую обработку).
