Составление графика движения рабочих

График движения рабочих размещают под графической частью календарного плана в соответствующем масштабе (например, 1 см – 5 человек).

Численность рабочих по всем процессам складывается в каждый рабочий день, график имеет ступенчатую форму. Из-за резкого колебания числа рабочих появляются перепады и пики. Оптимально, когда эти колебания незначительны.

Выравнивание потребности в рабочих кадрах достигается путем перераспределения сроков начала и окончания работ, не нарушая при этом технологической последовательности.

График движения рабочих оценивается коэффициентом неравномерности движения рабочих кадров К_н, который должен быть меньше или равен 1,5.

К_н = , (5)

где N_max – максимальное число рабочих в день, занятых на строительстве, чел.;

N_ср – среднее число рабочих, чел.

N_ср = , (6)

где W – общие трудозатраты выполнения работ, чел-смен;

П_ф – фактическая продолжительность строительства, дни.

Технико-экономические показатели календарного плана

Расчет выполняется в пояснительной записке с целью оценки решений, принятых при разработке календарного плана.

1 Продолжительность строительства:

- нормативная (П_н) по СНиП 1.04.03-85 «Нормы продолжительности строительства»;

- фактическая (П_ф) по календарному плану.

2 Коэффициент продолжительности строительства К_пр

К_пр = (7)

3 Трудоемкость общестроительных работ, чел-дни.

4 Трудоемкость на 1 м³ здания, чел-дни, определяется отношением общей трудоемкости к строительному объему здания.

5 Коэффициент неравномерности движения рабочих, К_пер £ 1,5.

6 Коэффициент совмещения строительных процессов во времени, К_с

К_с = > 1 (8)

где П_пос – продолжительность работ по объекту (сумма графы 7 в календарном плане)

П_фак – фактическая продолжительность работ по календарному плану

Графическое оформление календарного плана и пояснительной записки

Календарный план строительства объекта составляется на листе ватмана формата А1. Вначале необходимо определить нормативный срок строительства по СНиП 1.04.03-85* «Нормы продолжительности строительства».

После ведомости расчета трудоемкости и затрат машинного времени приступают к проектированию календарного плана.

Компоновка графического материала на листе «Календарный план» представлена на рисунке 3.

Размер граф таблицы 6 календарного плана произволен, но надо помнить, что графа 11 занимает большую часть листа и зависит от продолжительности строительства по нормативу (два, три и т.д. месяцев). Заполнив расчетную часть плана, вычерчивают графическую часть.

Опыт проектирования показал, что этот документ наиболее трудоемок в исполнении, поэтому важно рационально распределить свою работу, чтобы не сорвать своевременную защиту курсового проекта.

Пояснительная записка данного документа начинается с определения нормативной продолжительности строительства. Далее приводится ведомость подсчета объемов работ (земляных, каменных, монтажных и т.д.) с промежуточными расчетами.

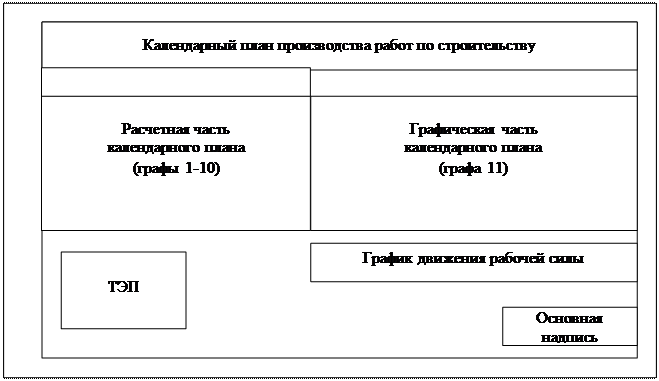

Рисунок 3. – Схема размещения графического материала на листе «Календарный план»

Ведомость затрат труда и машинного времени приводится также в пояснительной записке.

Выбор методов производства содержит краткое описание технологии выполняемых процессов, начиная с подготовительных работ и заканчивая благоустройством. Строительный процесс, рассматриваемый в технологической карте, описанию не подлежит, достаточно только ссылки на нее.

Расчет ТЭП завершает пояснительную записку к календарному плану.

5.3 Состав, содержание и порядок разработки технологической карты.

Практическая реализация проекта здания осуществляется при обязательном соблюдении определенной технологической последовательности возведения инженерного сооружения, которая с максимальной технологической проработкой строительных процессов изложена в технологических картах (ТК).

Технологические карты – технически и технологически регламентированный документ, обеспечивающий рациональные решения по организации и технологии строительного производства и высокий уровень качества.

Технологические карты разрабатываются по единой схеме, рекомендуемой указаниями Центрального научно-исследовательского института организации, механизации и технической помощи в строительстве (ЦНИИОМТП). Согласно «Руководству по разработке технологических карт в строительстве» технологическая карта состоит из 6 разделов:

Раздел 1. Область применения

В разделе приводятся:

- наименование технологического процесса, конструктивного элемента или части здания;

- номенклатура (состав) видов работ, охватываемых картой;

- наименование строительных материалов;

- размеры и масса элементов;

- характеристика условий и особенностей производства работ, принятых в карте.

Раздел 2. Технология и организация выполненных работ

Раздел содержит:

- требования законченности подготовительных и предшествующих работ;

- требования к технологии производства работ с указанием состава, последовательности и способов выполнения технологических процессов;

- указания по организации рабочих мест;

- разбивка здания на захватки и ярусы;

- технологические схемы производства работ в виде плана и разреза той конструктивной части здания, на которой будут выполняться работы, предусмотренные ТК.

На схеме должны быть указаны расстановка машин, механизмов и оборудования, средства подмащивания, площадки складирования и приема бетона (раствора), подъездные пути, опасные зоны работ.

Раздел 3. Требования к качеству и приемке работ

В разделе приводятся:

- требования к качеству поставляемых материалов и изделий, перечень инструментов и приспособлений для контроля качества конструкций и материалов;

- схемы операционного контроля качества;

- перечень технологических процессов, подлежащих контролю, с указанием предмета контроля, способа и инструмента контроля, времени проведения контроля, ответственного за контроль;

- форма контроля может быть дополнена аксонометрической схемой объекта контроля с указанием мест проведения замеров отклонений.

Раздел 4. Техника безопасности и охраны труда

В разделе приводятся следующие сведения:

- решения по охране труда и технике безопасности;

- схемы с указанием ограждения (границ) опасных зон, предупреждающих надписей и знаков;

- правила безопасной работы при выполнении рабочих процессов;

- средства подмащивания и индивидуальные средства защиты.

Раздел 5. Потребность в ресурсах

В разделе приводятся:

- перечень машин, механизмов и оборудования с указанием технических характеристик, типов, марок, количества на звено;

- перечень технологической оснастки, инструмента, инвентаря и приспособлений с указанием ГОСТа, ТУ и т.п.

- ведомость потребности в материалах, изделиях и конструкциях для выполнения предусмотренных объемов работ (номенклатура и количество материалов, изделий определяется по проекту здания); расход материалов, необходимых для получения измерителя конечной продукции, определяется на основании общих производственных норм расхода материалов в строительстве («Сборники элементных сметных норм»).

Раздел 6. Технико-экономические показатели

В разделе приводятся:

- продолжительность выполнения работ (в сменах, днях);

- нормативные затраты труда рабочих (трудоемкость) (чел.-дни) и машинного времени (маш.-смен);

- калькуляция затрат труда и машинного времени, в которой объемы работ определяют по принятому измерителю конечной продукции (м³, м², шт). Рабочие процессы приводятся в технологической последовательности.

- график производства работ, составленный на принятый измеритель конечной продукции с использованием данных калькуляции. График составляется на строительный процесс, исходя из восьмичасового рабочего дня.

Технологическая карта разрабатывается в следующей последовательности:

- изучение рабочих чертежей объекта;

- выбирают метод производства работ с анализом вариантов;

- намечают правильную технологическую последовательность выполнения работ и выполняют поясняющие чертежи и схемы;

- выполняют подсчет объемов работ по заданному строительному процессу;

- определяют трудоемкость выполнения данного вида работ;

- составляют график производства работ;

- определяют потребность в материально-технических ресурсах;

- разрабатывают мероприятия по безопасному методу выполнения работ;

- определяют ТЭП.
