Тест модулей зажигания ⇐ ПредыдущаяСтр 4 из 4 Выбор имитируемой частоты оборотов двигателя осуществляется с помощью кнопок: "1000 об/мин", "2500 об/мин" и "5000 об/мин". Поступление управляющих импульсов на модуль зажигания сигнализируется индикатором «». 1. Нажать и удерживать кнопку "1000 об/мин" - загорится индикатор «». На разрядниках должно появиться искрообразование. 2. Отпустить кнопку "1000 об/мин - индикатор «» погаснет. 3. Повторить пункты 1...2 с кнопками "2500 об/мин" и "5000 об/мин ". 4. Поменять местами разрядники в канале 1-4 модуля зажигания. Поменять местами разрядники в канале 2-3 модуля зажигания. 5. Повторить пункты 1..3. 6. Модули зажигания считаются исправными, если на всех имитируемых частотах оборотов двигателя искрообразование устойчивое по обоим каналам, отсутствуют электрические пробои высоковольтных проводов, наконечников и корпуса модуля. 7. Отсоединить тестер и восстановить штатное подключение жгута ЭСУД. В тестере реализована диагностика цепей прохождения управляющих импульсов (выходные каналы тестера - входы модуля зажигания) на короткое замыкание (на "плюс", на "минус", между собой). Их состояние можно определить по характеру свечения индикатора «» во время теста модулей зажигания. См. табл. 1.
Таблица 1 Возможные неисправности модуля зажигания
Отсутствие управляющих импульсов на одном или обоих входах модуля зажигания может быть связано как с неисправностью модуля зажигания (короткое замыкание во входных цепях), так и с неисправностью тестера.
Порядок работы с разрядником высоковольтным Для поверки модулей зажигания необходимо выполнить следующие действия: 1. Подключить высоковольтные провода согласно схеме рис. 3. 2. Массовый провод разрядника надежно соединить с массой двигателя. 3. Подключить к модулю зажигания тестер ТМЗ-2 при помощи соответствующих кабелей. 4. Подать питание на тестер от источника питания напряжением 12 В. Провести проверку модуля (см. тест модулей зажигания). 5. На всех оборотах искрообразование должно быть устойчивым. Не должно быть электрических пробоев высоковольтных проводов, наконечников и корпуса модуля. Искрообразование должно быть одинаковым по обоим каналам модуля зажигания 6. Подключить высоковольтные провода согласно схеме рис. 4. 7. Повторить п. 4. 8. При отсутствии искры проверить сопротивление высоковольтных проводов. Если провода исправны, то значит, неисправен модуль зажигания. 9. Сделать заключение об исправности модуля зажигания.
Рис. 3. Схема подключения разрядника Рис. 4. Схема подключения разрядника Проверка вторичных цепей зажигания при помощи мотор-тестера Мотор-тестер предназначен для сопряжения аналоговых цепей, измерительных клещей, датчиков, стробоскопа и других дополнительных устройств с компьютером. МТ-4 позволяет производить углубленную диагностику систем зажигания (классических, электронных, микропроцессорных) с механическим либо статическим распределением энергии, электронных систем управления двигателем (ЭСУД) как отечественного, так и импортного производства. Подготовка к работе ПРЕДОСТЕРЕЖЕНИЯ! ВЫВОДЫ КАБЕЛЕЙ СНАЧАЛА ПОДКЛЮЧАЮТСЯ К ПРИСТАВКЕ KRP-4M, А ЗАТЕМ К АВТОМОБИЛЮ! ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ КЛЕЩИ, ПОДКЛЮЧАЕМЫЕ К ВЫСОКОВОЛЬТНЫМ ЦЕПЯМ ЗАЖИГАНИЯ, ТАКЖЕ ДОЛЖНЫ СНАЧАЛА ПОДКЛЮЧАТЬСЯ К ПРИСТАВКЕ, А ЗАТЕМ К АВТОМОБИЛЮ! ВСЕ ПОДКЛЮЧЕНИЯ К СИСТЕМЕ ЗАЖИГАНИЯ ПРОИЗВОДИТЬ НА ЗАГЛУШЁННОМ ДВИГАТЕЛЕ! Назначение входов и подключение кабелей и датчиков Вход синхронизации "IND" Предназначен для подключения индуктивных клещей синхронизации (датчика первого цилиндра) КСИ-2. Клещи подключаются к высоковольтному проводу какого-либо (обычно первого) цилиндра на автомобилях с классической схемой системы зажигания с механическим распределителем и формируют импульсы начала отсчета в режимах, где необходим счет цилиндров. Наличие этого датчика позволяет однозначно определять, какому цилиндру соответствует осциллограмма или отсчет измерений. Клещи синхронизации можно подключать к высоковольтному проводу любого цилиндра, но в программе необходимо указать, к какому именно проводу подключены клещи. Входы "KV+" и "KV-" Предназначены подключения к приставке KRP-4M емкостных клещей (датчиков высокого напряжения) для наблюдения осциллограмм электрического напряжения во вторичных цепях системы зажигания. Для подключения к классической системе зажигания с одной катушкой и распределителем клещи ДВН-2 подключаются к входу "KV-" приставки KRP-4M, к системе с двухвыводными катушками - клещи ДВН-4 на положительном выводе катушки - к входу "KV+", на отрицательных выводах - клещи ДВН-4 ко входу "KV-". Работа в режиме мотор-тестера Работа программы МТ10 в режиме мотор-тестера позволяет проверять систему зажигания, питания и зарядки и т.д. Примечание: скорость и точность технической диагностики зависит, прежде всего, от уровня квалификации диагноста, а приборы являются только средством получения информации, необходимой для анализа возможных причин неисправностей. Эффективная диагностика автомобильных двигателей с помощью мотор- тестеров, так же как и при использовании других средств автодиагностики (сканеров, газоанализаторов и т.д.), возможна только при наличии у пользователя (диагноста) определенных знаний и навыков. К ним относятся четкое понимание принципов работы двигателей внутреннего сгорания и устройства их механической части, а также знания об устройстве и принципах работы различных систем двигателя. В частности, это системы, отвечающие за приготовление топливовоздушной смеси, системы зажигания и элементы, обеспечивающие соблюдение норм токсичности выхлопных газов. Диагносту необходимо знать особенности устройства и принцип работы датчиков и исполнительных механизмов, применяемых в подобных системах. Сведения об устройстве и характеристиках двигателей, систем топливоподачи, зажигания, а также о параметрах сигналов управления, датчиков и исполнительных механизмов для конкретных моделей автомобилей содержатся в руководствах по ремонту автомобилей различных марок, в компьютерных базах данных, создаваемых производителями автомобилей и независимыми фирмами (например, AUTODATA, ALLDATA, MITCHELL, CAPS, ELS А и т.п.), в специализированных справочниках издательств Autodata, Haynes, Легион-Автодата, ПетерГранд и т.п. Настройка типа двигателя Перед проведением диагностики обязательно проверьте, какой двигатель выбран в окне «двигатель» (см. рис. 5)

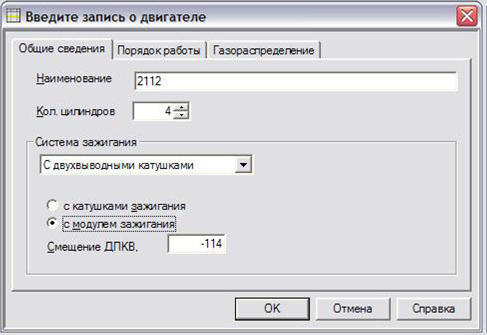

Рис. 5. Выбор двигателя Если в базе нет подходящего двигателя, его можно добавить, нажав кнопку «Новый». Порядок работы цилиндров можно выбрать из предложенных вариантов, либо ввести вручную. Для систем с двухвыводными катушками не всегда известно, какую именно полярность имеют выводы. В этом случае правильность можно установить только экспериментально. Для этого можно выбрать 2-х цилиндровый двигатель с двухвыводными катушками, и в режиме проверки синхронизации (меню 11 зажигание проверка синхронизации) выяснить - на каких проводах положительное, а на каких отрицательное высокое напряжение. В системах с механическим распределителем обычно используется отрицательное напряжение, но на некоторых автомобилях (например Peugeot) может быть и положительное. Диагностика вторичных цепей зажигания Диагностика систем с распределителем зажигания Для диагностики классических систем с одной катушкой и распределителем зажигания необходимо подключить емкостные клещи ДВН-2Э ко входу "KV-" (для систем с отрицательным высоким напряжением) или ко входу "KV+" (для систем с положительным высоким напряжением) и на высоковольтный провод, идущий от катушки зажигания к распределителю зажигания (не забудьте правильно указать полярность высокого напряжения в описании двигателя!). Индуктивный датчик первого цилиндра КСИ-2 подключить ко входу "I" и высоковольтному проводу первого цилиндра. При неустойчивой синхронизации перевернуть клещи. Индуктивные клещи (датчика первого цилиндра) необходимо прицепить на высоковольтный провод первого цилиндра. Они нужны для правильного отображения номеров цилиндров в измерениях. На заведенном двигателе проверить сигнал синхронизации, выбрав испытание II зажигание Проверка синхронизации. При неустойчивой синхронизации канала «IND» (луч голубого цвета) (см. рис. 6) можно попробовать перевернуть клещи синхронизации или переместить их ближе или дальше к свече зажигания или отодвинуть высоковольтный провод от остальных проводов. В этом же испытании проверяется правильность подключения емкостных клещей. При малой амплитуде высокого напряжения возможен сбой синхронизации, в этом случае можно подрегулировать уровень срабатывания движком «Уровень синхронизации, кВ» (запись этого уровня для дальнейших испытаний происходит при выходе из испытания). Уровень регулируется так, чтобы было срабатывание на каждый импульс зажигания (луч красного цвета - «синхронизация Kv»). Следует учесть, что при повышении оборотов двигателя амплитуда импульсов падает. Поэтому нужен как можно более низкий уровень срабатывания, но чтобы не было срабатывания от помех. Если в выбранном Вами двигателе применяется и/или положительная полярность высоковольтных импульсов (например, двухвыводные катушки), то установите уровень срабатывания синхронизации kV-ь (переключите кнопку kV+ слева от графика).

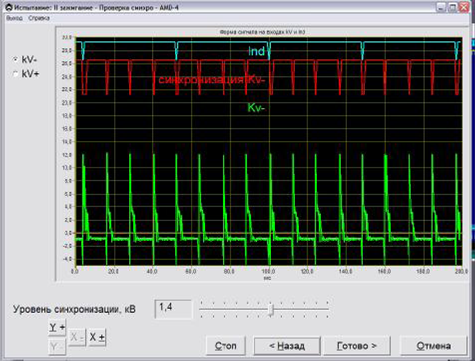

Рис. 6. Синхронизация При невозможности подсоединения к центральному проводу возможно по очереди подключать клещи к проводам цилиндров. В этом случае необходимо выбрать «одноцилиндровый» двигатель. Клещи синхронизации не нужны. Но форма сигнала будет несколько искажена ввиду остаточного напряжения. Просмотр формы напряжения вторичной цепи зажигания возможен в виде "каскада" (см. рис. 7), выбрав испытание II зажигание Каскад по одному цилиндру или по всем с наложением -II зажигание 1 цилиндр.

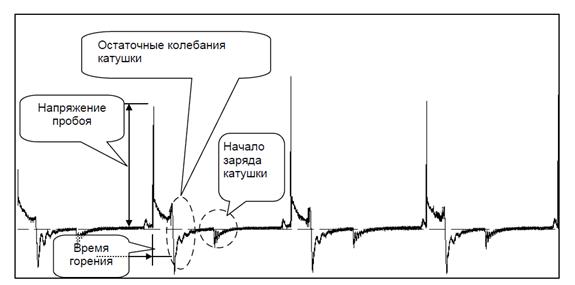

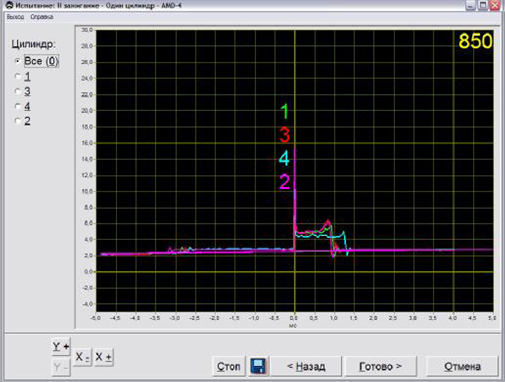

Рис. 7. Просмотр формы напряжения вторичной цепи зажигания в виде "каскада" Рис. 8. Форма импульсов во вторичной цепи зажигания Время горения искры при нормальных условиях должно быть более 1 мс (см. рис. 8). Меньшее время горения говорит о плохом горении искры. Если с уменьшением длительности горения повышается напряжение горения, то это говорит об очень большом зазоре искрового промежутка в свече или искровом пробое снаружи (наконечника или провода). Напряжение горения во вторичной цепи должно быть постоянным. Если имеет место сильный спад напряжения в процессе горения, то это говорит о высоком сопротивлении во вторичной цепи. Если во время горения искры напряжение во вторичной обмотке наоборот возрастает, то это говорит о низком сопротивлении вторичной цепи (возможно из-за нагара на свече). Пульсации напряжения в зоне горения могут говорить о возможной трещине или пробое изолятора свечи. Если в зоне горения наблюдаются колебания большой амплитуды, затухающие в точке начала зарядки - нарушен контакт провода свечи или его обрыв. Диагностика систем с двухвыводными катушками зажигания Для диагностики микропроцессорных систем с двухвыводными катушками зажигания необходимо емкостные клещи, подключенные к входу “KV-” подключить к проводам отрицательных выводов катушек, а подключенные к входу “KV+’’-к проводам положительных выводов катушек. Если на катушках не указана полярность выводов, правильное подключение клещей определяется экспериментально в испытании Проверка синхронизации. В микропроцессорной системе искра появляется на двух свечах одновременно. В каждом цилиндре происходит два искровых разряда (один в момент рабочего такта, второй в конце такта выпуска). Напряжение пробоя такта выпуска будет значительно ниже, чем рабочего такта. Сам импульс рабочего такта вторичного напряжения (см. рис. 8) ничем не отличается от импульсов бесконтактной системы зажигания. Просмотр напряжений холостого или рабочего тактов выбирается включением/выключением переключателя «рабочие» Измерение параметров сигналов вторичных цепей зажигания Цифровые значения напряжений пробоя, горения и времени горения искры по цилиндрам удобно измерять в испытании II зажигание>Измерения. При работе с системой зажигания с двухвыводными катушками напряжения пробоя рабочих тактов будет показываться зеленым цветом а холостых - красным. Ход выполнения работы: 1. Изучить теоретический материал; 2. Изучить технологию снятия-установки модуля зажигания; 3. Выполнить проверку ЭСУД на наличие кодов ошибок • Если кодов ошибок нет, выполнить проверку модуля по карте С-4А - С-4С; • Если коды ошибок есть, произвести проверку по карте кода ошибки, а затем выполнить проверку модуля зажигания по карте С-4А - С4-С. 4. Выполнить проверку испытуемых модулей зажигания при помощи тестера модулей зажигания. 5. Выполнить проверку высоковольтной цепи системы зажигания при помощи мотор-тестера.
Приложение Протокол испытания модулей зажигания Таблица 1
Протокол испытания вторичной цепи системы зажигания Таблица 2
Контрольные вопросы
1. Назначение, устройство модуля зажигания. 2. Функционирование модуля зажигания. 3. Основные неисправности, связанные с модулем зажигания, проявления неисправностей. 4. Методика поиска неисправностей, вязанных с модулем зажигания. 5. Как блок управления реагирует на неисправности модуля зажигания (возможность продолжения движения)? 6. Технология снятия-устанвовки модуля зажигания. 7. Особенности проявления неисправностей модуля зажигания. 8. Влияние зазора между электродами свечи зажигания на электрические характеристики во вторичной цепи зажигания.
Литература 1. Диагностика электронных систем автомобиля приборами НПП «НТС». – Самара: НПП «НТС», Изд. 12-е доп. 2010. – 240 с. Электронный учебник. 2. Мотор-тестер МТ – 10. Руководство по эксплуатации. 3. Системы распределенного впрыска топлива автомобилей ВАЗ – устройство и диагностика ТИ 3100.25100.12021/ Сост. А.В.Шишков. – Тольятти: ИТЦ Автотехобслуживание, 2003. – 128 с. 4. Разрядник высоковольтный Р4-6С. Паспорт. 5. Тестер модулей зажигания ТМЗ-2. Паспорт
|
