Составление физической модели машины
|
|
Общие положения
Всякая машина состоит из двигателя, передачи и исполнительного органа или механизма. Для определения действующих нагрузок целесообразно действительные схемы машин представлять в виде физических моделей, т.е. в приведенном виде.
В зависимости от целей исследований и конструктивных особенностей машин приведенные расчетные схемы содержат одну массу или систему сосредоточенных масс (две, три, иногда четыре), соединенных упругими звеньями, или распределенных в пределах определенных участков.
Приведенные массы могут быть по величине постоянными или переменными. Жесткость упругих звеньев и внешние силы (движущие силы и силы сопротивления) в общем случае являются переменными, зависящими от положения элементов системы и места их нагружения или скорости ведущего элемента. В некоторых случаях внешние силы выражаются в функции времени.
Точки приведения обычно выбирают в местах расположения основных масс механизма. Приведенные значения масс, находящихся по одну сторону от упругого элемента, для которого определяется расчетная нагрузка, складывают.
  |
Например, при составлении физической модели приведенной одномассовой системы для токарного станка (рис. 1), приведенный момент инерции масс к валу патрона будет состоять из приведенных значений моментов инерции масс движущихся частей электродвигателя, муфты, вращающихся элементов коробки скоростей и патрона.
Рис. 1. Одномассовая система:
M1 – момент привода; M2 – момент сопротивления;
I1 – приведенный момент инерции масс; с – приведенная жесткость элементов системы.

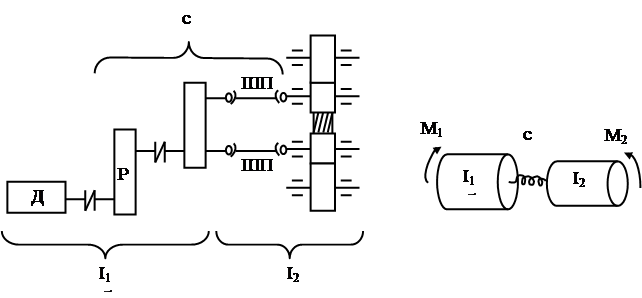

В качестве примера составления двухмассовой физической расчетной модели можно рассмотреть прокатный стан кварто (рис. 2).
В этом случае один из приведенных моментов инерции масс I1 будет состоять из приведенных значений моментов инерции масс якоря двигателя, муфт, вращающихся частей редуктора и шестеренной клети. Моменты инерции масс шпинделей могут быть отнесены к ведомой приведенной массе, включающей рабочие и опорные валки. В такой схеме дальнейшие расчеты позволят определить наибольшую из возможных нагрузок на шпинделях.
Рис. 2. Двухмассовая система

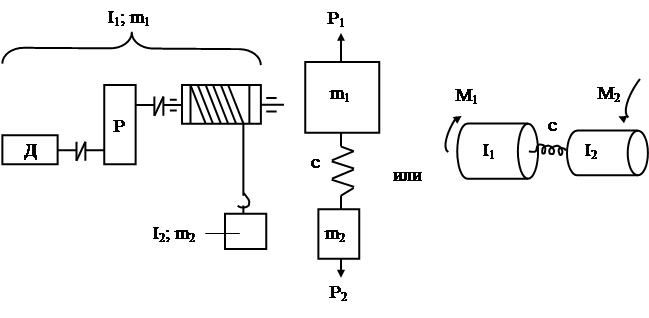

Если в состав механизма в процессе его работы входят вращающиеся и поступательно движущиеся массы, физическую модель можно представить как в виде совокупности приведенных масс, так и в виде совокупности приведенных моментов инерции масс (рис. 3).
Рис. 3. Смешанная двухмассовая модель
Переход от массы к моменту её инерции и обратно будет рассмотрен ниже.
К внешним нагрузкам машины относятся силы и моменты сил, которые оказывают сопротивление движению машины или её элементов.
Рассмотрим механизм, состоящий из двигателя и передач (рис. 4).
Требуется привести все моменты к концам вала III. Тогда приведенный момент с левой стороны вала III будет равен
,
а с правой
.
Для вала II аналогично получим
,
.
Здесь
,
,
– моменты сопротивления вращению на соответствующих валах. Если внешние нагрузки выражены в виде сил и моментов, то приведенное значение должно быть одноименным (в виде только сил или только моментов).
Силы в виде моментов или моменты в виде сил выражают через соответствующие радиусы приведения.
Например, силы сопротивления P передвижению тележки (рис. 5) необходимо привести к валу двигателя и выразить в виде момента.
 |
Рис. 5. Схема механизма передвижения тележки
Радиус приведения в данном случае равен радиусу ходового колеса R, а приведенный момент
.
