Уэцн, устр-во и принцип действия. Марки прим-ых в нгду насосов

Установки погружных центробежных насосов предназначены для откачки из нефтяных скважин, в том числе и наклонных пластовой жидкости, содержащей нефть, воду и газ, и механические примеси. В зависимости от количества различных компонентов, содержащихся в откачиваемой жидкости, насосы установок имеют исполнение обычное и повышенной корозионно-износостойкости.

Установка погружного центробежного насоса включает в себя погружное и наземное оборудование.

В погружное оборудование входит: электронасосный агрегат, который спускают в скважину под уровень жидкости на колонне насосно-компрессорных труб (НКТ). Электронасосный агрегат состоит из: электродвигателя с гидрозащитой, газосепаратора, центробежного насоса, а также обратного и сливного клапанов.

К наземному оборудованию относится: электрооборудование установки и устьевое оборудование скважины (колонная головка и устьевая арматура, обвязанная с выкидной линией). Электрооборудование, в зависимости от схемы токоподвода, включает в себя либо комплектную трансформаторную подстанцию для погружных насосов (КТППН), либо трансформаторную подстанцию (ТП), станцию управления и трансформатор.

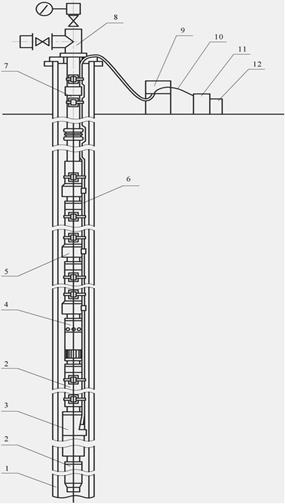

Схема установки электроцентробежного насоса

Рис. 2 Схема установки электроцентробежного насоса

1 – обсадная колонна скважины; 2 – гидрозащита; 3 – электродвигатель; 4 – газосепаратор; 5 – насосные секции; 6 – кабель с оптиковолоконным модулем;

7 – насосно-компрессорная труба; 8 – оборудование устья скважины; 9 – выносной пункт подключения кабеля; 10 – оптоволокно; 11 – блок формирования сигнала и приемный блок;

12 – блок микропроцессора

Во время работы агрегата центробежный ток насос всасывает жидкость через фильтр, установленный на приеме насоса и нагнетает ее по насосам. Трубам на поверхность. В зависимости от напора, т.е. высоты подъема жидкости, применяют насосы с различным числом ступеней. Над насосом устанавливают обратный и сливной клапан. Обратный клапан используется для поддерживания в НКТ, что облегчает пуск двигателя и контроль его работы после пуска. Во время работы обратный клапан находится в открытом положении под действием давления снизу. Сливной клапан устанавливают над обратным, и используется для слива жидкости из НКТ подъеме их на поверхность.
