БИЛЕТ №1. 1. Конструкция СКВ., конструкция забоя

1. Конструкция СКВ., конструкция забоя.

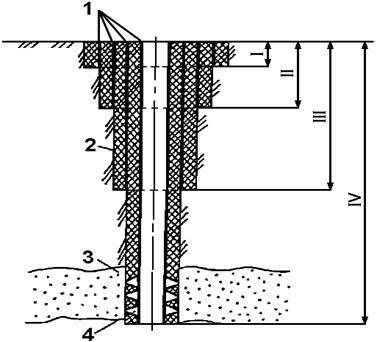

1 – обсадные трубы; 2 – цементный камень; 3 – пласт; 4 – перфорация в обсадной трубе и цементном камне; I – направление; II – кондуктор; III – промежуточная колонна; IV – эксплуатационная колонна.

Скважиной называется цилиндрическая горная выработка, имеющая при малом поперечном сечении значительную длину. Начало скважины называется устьем, ее конец - забоем. Все полое пространство скважины от устья до забоя называется стволом.

В скважину опускают следующие ряды труб:

· направление - наибольшая обсадная колонна, предназначенная для предохранения устья скважины от размыва, предохранения стенок скважины от осыпания, направления промывочной жидкости в желобную систему. В зависимости от прочности пород глубина спуска составляет от 5 до 40 м;

· кондуктор - изолирует водоносные пласты, перекрывает неустойчивые породы, обеспечивает возможность установки противовыбросового оборудования. Глубина спуска от 200 до 800 м;

· промежуточная колонна - служит для перекрытия пластов при трудных геологических условиях бурения (несовместимые по пластовым давлениям пропластки, зоны высокого поглощения, отложения, склонные к набуханию, осыпанию и т.п.);

· эксплуатационная колонна - необходима для эксплуатации скважины. Она спускается до глубины залегания продуктивного пласта. Ввиду сложности ее назначения большое внимание уделяется прочности и герметичности колонны.

· Оборудование устья скважин состоит из трех частей: колонной головки (оборудование для обвязки обсадных колонн), трубной головки и фонтанной елки.

· Для обвязки обсадных колонн и герметизации межколонного пространства предназначены колонные головки. На скважинах применяются колонные головки типа ГКК, ОКК-1. На колонную головку устанавливается фонтанная арматура: трубная головка и фонтанная елка. Трубная головка предназначена для подвески насосно-компрессорных труб и герметизации кольцевого пространства между насосно-компрессорными трубами и эксплуатационной колонной.

· Фонтанная елка, монтируется выше верхнего фланца трубной головки, предназначена для освоения скважины, контроля ее режима и закрытия скважины.

В любом случае конструкция забоя скважины должна обеспечивать:

- механическую устойчивость призабойной части пласта, доступ к забою скважин спускаемого оборудования, предотвращение обрушения породы;

- эффективную гидродинамическую связь забоя скважины с нефтенасыщенным пластом;

- возможность избирательного вскрытия нефтенасыщенных и изоляцию водо- или газонасыщенных пропластков, если из последних не намечается добыча продукции;

- возможность избирательного воздействия на различные пропластки или на отдельные части (по толщине) монолитного пласта;

- возможность дренирования всей нефтенасыщенной толщины пласта.

Рис. 4.1. Способы вскрытия пласта:

а - открытый забой; б - забой, перекрытый хвостовиком колонны, перфорированным

перед ее спуском; в - забой с фильтром; г - перфорированный забой.

Существенным достоинством открытого забоя является его гидродинамическая эффективность. Скважина с открытым забоем принимается за эталон и ее коэффициент гидродинамического совершенства принимается равным единице. Вместе с тем, невозможность избирательного вскрытия нужных пропластков и избирательного воздействия на них вместе с постоянной угрозой обвалов в призабойной зоне при создании больших депрессий сильно ограничивают возможности использования открытого забоя. Поэтому менее 5 % всего фонда скважин имеют открытый забой.

2 В чем закл-ся технич экспл НГПО? Виды, сроки и перечень работ.

Технич экспл закл-ся в том, чтобы обеспеч безперебойную работу НГПО, своевременно проводить ТО, планово предупредительные работы согласно графику утвержд главн инженером.

3 состав и св-ва Н. понятие о газовом факторе, его влияние на работу насоса?

Нефть — горючая жидкость со специфическим запахом. Состоит она в основном из жидких углеводородов, которые образованы только углеродом и водородом. Причём в составе нефти углерод преобладает — его содержится 79—88%, а водорода всего 11—14%. Кроме жидких углеводородов нефть в небольших количествах (до 5%) содержит серу, кислород и азот. В очень незначительных концентрациях (до 0,03%) в нефти присутствуют металлы — ванадий, никель, железо, алюминий, медь, магний, барий, стронций, марганец, хром,

Одна из важных характеристик сырой (непере-работанной) нефти — плотность. Она возрастает с увеличением процентного содержания в ней тяжёлых углеводородов (например, смол).

По плотности выделяют лёгкую (800— 870 кг/м3, среднюю (871—910 кг/м3) и тяжёлую (свыше 910 кг/м3) разновидности нефти.

Для специалистов важны и такие показатели, как температура начала кипения (выше 28° С), удельная теплота сгорания (43,7—46 МДж/кг)и температура вспышки (35—120° С).

Вязкость — показатель текучести сырой нефти— возрастает с увеличением её плотности.

Газовый фактор - отношение полученного из месторождения через скважину количества газа (в м3), приведённого к атмосферному давлению и температуре 20°С, к количеству добытой за то же время нефти (в т или м3) при том же давлении и температуре. ( чем больше газовый фактор тем меньше произв-ть насоса) По результатам определения коэффициента подачи насоса при работе с газом можно определить коэффициент наполнения насоса по формуле

…(8)

где: a- средний коэффициент подачи насоса.

Коэффициент подачи насоса при откачке однородной жидкости определяется для среднего значения фактических показателей производительности насоса по q_ф по формуле:

q_ф-фактич произв-ть, q _т-теоретич.

Давление насыщения – это Р при котором из Н начнут выделяться первые пузырьки Г.
