Защитное заземление. Однофазные замыкания на корпус создают опасные потенциалы на нем и возле него из-за растекания тока с основания на землю

Однофазные замыкания на корпус создают опасные потенциалы на нем и возле него из-за растекания тока с основания на землю. Существуют три способа защиты от поражения:

- автоматическое отключение за время менее допустимого; этот способ называется защитным отключением;

- снижение потенциала на корпусах до допустимой величины путем защитного заземления;

- зануление – обеспечивает автоматическое отключение и снижение потенциала на корпусах до допустимой величины.

В сетях с изолированной нейтралью токи замыкания (в случае попадания напряжения на корпус) недостаточны по величине для срабатывания автоматического отключения. Поэтому в таких сетях используют защитное заземление.

Заземление обязательно при во всех случаях; при в помещениях особо опасных и с повышенной опасностью; независимо от U во взрывоопасных помещениях.

В этом случае при попадании фазы на корпус он окажется под напряжением

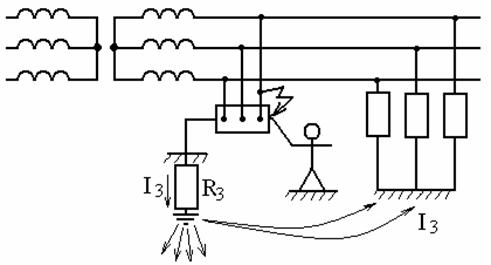

Рис.15.Схема заземления: а) принципиальная,

Ток через тело человека при прикосновении к корпусу будет равен.

Чем меньше , тем меньше ток .

Рассмотрим два случая. Корпус электроустановки не заземлен. В этом случае прикосновение к корпусу электроустановки также опасно, как и прикосновение к фазному проводу сети.

Корпус электроустановки заземлен (рис.4.2). В этом случае напряжение корпуса электроустановки относительно земли уменьшится и станет равным:

(4.1)

Напряжение прикосновения и ток через тело человека в этом случае будут определяться по формулам:

(4.2)

где a ₁- коэффициент напряжение прикосновения.

Уменьшая значение сопротивления заземлителя растеканию тока R _З, можно уменьшить напряжение корпуса электроустановки относительно земли, в результате чего уменьшаются напряжение прикосновения и ток через тело человека.
