Сепарация нефти и газа, отделение воды и твердых примесей на разных ступенях сепарации

Поступающая из нефтяных и газовых скважин продукция не представляет собой соответственно чистые нефть и газ. Из скважин вместе с нефтью поступают пластовая вода, попутный (нефтяной) газ, твердые частицы механических примесей (горных пород, затвердевшего цемента).

Пластовая вода - это сильно минерализованная среда с содержанием солей до 300 г/л. Содержание пластовой воды в нефти может достигать 80%. Минеральная вода вызывает повышенное коррозионное разрушение труб, резервуаров; твердые частицы, поступающие с потоком нефти из скважины, вызывают износ трубопроводов и оборудования. Попутный (нефтяной) газ используется как сырье и топливо.

Технически и экономически целесообразно нефть перед подачей в магистральный нефтепровод подвергать специальной подготовке с целью ее обессоливания, обезвоживания, дегазации, удаления твердых частиц.

Продукция нефтяных скважин прежде всего подвергается процессу сепарации (отделению от нефти газа, а также воды). Сепарацию нефти выполняют в специальных агрегатах-сепараторах, которые бывают вертикальными и горизонтальными. Вертикальный сепаратор состоит из четырех секций.

Секция 1 - это секция интенсивного выделения газа из нефти. Газоводонефтяная смесь под большим давлением поступает в рабочее пространство сепаратора с увеличенным объемом. За счет резкого снижения скорости потока вода и газ отделяются от нефти и поступают: вода в нижние секции, а газ удаляется из сепаратора через верхний патрубок. Затем нефть поступает в секцию II сепаратора, где стекает под действием тяжести вниз по наклонным полкам тонким слоем. Это создает лучшие условия для выделения газа из нефти за счет снижения толщины ее слоя и увеличения времени пребывания смеси в секции II. После секции II нефть попадает в секцию III - сбора нефти. Секция IV - каплеудаления предназначена для улавливания капель жидкости, увлекаемых выходящим потоком газа.

I - основная сепарационная секция;

II ‑ осадительная секция;

III - секция сбора нефти;

IV ‑ секция каплеудаления.

1 - патрубок ввода газожидкой смеси; 2 - раздаточный коллектор со щелевым выходом; 3 - регулятор давления "до себя" на линии отвода; 4 - жалюзный каплеуловитель; 5 ‑ предохранительный клапан; 6 ‑ наклонные полки; 7 - поплавок; 8 ‑ регулятор уровня и линии отвода нефти; 9 - линия сбора шлама; 10 ‑ перегородки; 11 - уровнемерное стекло; 12 - дренажная труба

Горизонтальные сепараторы имеют ряд преимуществ перед вертикальными: большую пропускную способность и более высокий эффект сепарации. Принцип работы горизонтальных сепараторов аналогичен вертикальным. Но за счет того, что в горизонтальных сепараторах капли жидкости падают перпендикулярно к потоку газа, а не навстречу ему, как в вертикальных сепараторах, горизонтальные сепараторы имеют большую пропускную способность.

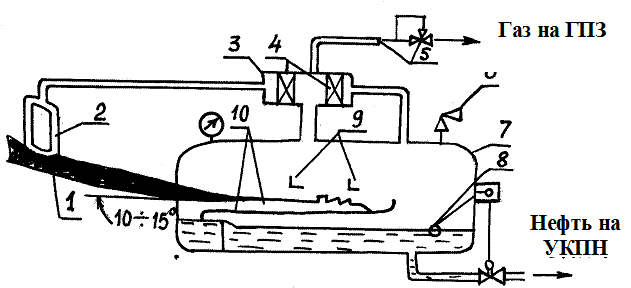

1 - входной трубопровод; 2 - вилка для предварительного отбора газа; 3 - каплеуловитель (сепаратор газа); 4 - жалюзийные насадки; 5 - газопровод с регулятором давления "до себя"; 6 ‑ предохранительный клапан; 7 - корпус сепаратора; 8 - поплавок; 9 - пеногасители; 10 ‑ наклонные полки
