Контроль пятого этапа

Рис.64. Контроль пятого этапа: 1 - сота резиновая на ранце; 2 - звено; 3 - парашют стабилизирующий в камере; 4 - лента зачековки; 5 - кольцо на ранце; б - направляющее кольцо для фала; 7 - фал гибкой шпильки; 8 - лента-завязка; 9 - контровка гибкой шпильки с прибором; 10 - прибор ППК-У-165А-Д или АД-3У-Д-165; 11 - петля звена

Проверьте:

- укладку стабилизирующего парашюта на верхнюю часть ранца поверх основного парашюта (рис.64);
- зачековку резиновой соты лентой зачековки, смонтированной на карабине;
- расположение свободных концов подвесной системы между силовыми лентами (рис.50);
- узел соединения фала гибкой шпильки узлом-удавкой с петлей звена и контровку петли звена к кольцу на ранце, а также пропущен ли фал гибкой шпильки в направляющее кольцо для фала (рис. 64); на рис.64, А узел для наглядности показан незатянутым;
- установку корпуса прибора в карман на ранце (рис.59);
- привязку лентами-завязками корпуса прибора в кармане и шланга прибора па ранце (рис.60);
- установку времени на шкале прибора - 3 с и высоты на шкале высот - 4000 м (4,0 км);
- заправку фала гибкой шпильки прибора в карман для фала гибкой шпильки и прикрытие его клапаном (рис.64), а также контровку шпильки с прибором (рис.57);
- монтаж штифта хомута в отверстие пластины двухконусного замка, привязку шланга лентами-завязками (рис.65);
- присоединение серьги к петле прибора и установку ее и петли троса звена ручного раскрытия на конусы затвора замка, а также установку пряжек силовых лент на конусы замка и контровку двухконуспого замка контровочной нитью в одно сложение (рис.65).

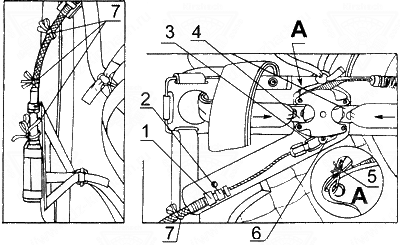

Рис.65. Контроль пятого этапа: 1 - хомут; 2 - наконечник шланга; 3 - петля прибора; 4 - пряжки силовых лент; 5 - нить контровочная; 6 - серьга; 7 - лента-завязка

Убедившись в правильности перечисленных операций, двухконусный замок закройте клапаном и застегните на кнопки (рис.63).
