Укладка камеры с уложенным основным парашютом в ранец. Разведите клапаны ранца в стороны, на дно но центру положите свободные концы (рис.36) так, чтобы пряжки располагались по линии метки внутренней части ранца

Разведите клапаны ранца в стороны, на дно но центру положите свободные концы (рис.36) так, чтобы пряжки располагались по линии метки внутренней части ранца.

Рис.36: Размещение свободных концов подвесной системы на дне ранца и поворот камеры с уложенным парашютом перед укладкой на дно ранца: 1 - клапаны; 2 - концы свободные; а - метка

Поверните камеру с уложенным парашютом сотами вниз (рис.36) и положите ее на дно ранца так, чтобы соты со стропами расположились на дне ранца (рис.37).

Рис.37: Размещение камеры с уложенным основным парашютом в ранце: 1 - дно ранца; 2 - камера с уложенным парашютом; 3 - соты со стропами

Положите на камеру с основным парашютом сначала левый клапан, а затем правый (рис.38).

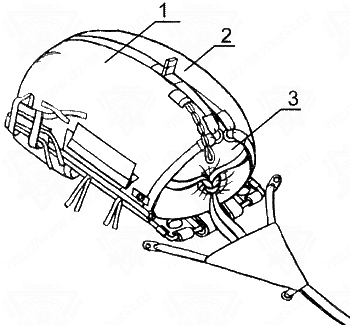

Рис.38: Размещение камеры с уложенным основным парашютом на дне ранца:

1 - клапан правый; 2 - клапан левый; 3 - камера с уложенным основным парашютом

Произведите затяжку клапанов ранца. Возьмитесь за кольцо левого клапана и, расправляя клапан, подтяните его к правому круглому отверстию на ранце (рис. 39).

Пропустите в кольцо и круглое отверстие ту силовую ленту с пряжкой, на продолжении которой нашито направляющее кольцо для фала гибкой шпильки (рис.39, А).
