Письменные задания
1. Заполните приведенную ниже таблицу
| Режим передачи | Левая часть уравнения Максвелла | Правая часть | Частота, Гц; соот-ношение D и l | Тип волны | НС для режима | ||
| Металл | Диэлектрик | ||||||
| Статичес-кий | |||||||
| Стационар-ный | |||||||
| Квазиста-ционарный | |||||||
| Электроди-намический | |||||||
| Волновой и квази-оптический | |||||||

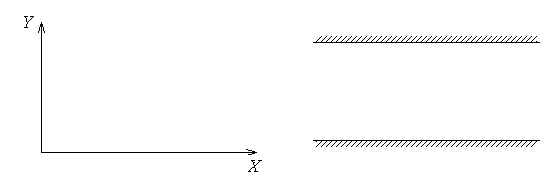

2. Изобразите структуру ТЕМ-волны в:
|
|
а) свободное пространство; б) проводящие плоскости.
3. Изобразите преобразование 2-х проводящих плоскостей и линии поля для следующих структур:
а) преобразование в б) преобразование в
коаксиальную цепь; симметричную цепь.
4. Прямоугольный волновод имеет размеры 2´4 см. Могут ли в нем распространяться гармонические колебания с частотой 10 МГц?
5. Определить типы НС, если:
a)
б)
в)
г)
6. Волновод имеет поперечные размеры 1´3 см. По волноводу распространяются моды с l=1,5 см; l=3 см; l=1 см; l=0,5 см. Какие из этих мод являются модами высшего порядка?
