Электронныестрахующие приборы
Электронные приборы изготавливаются на основе микроконтроллеров, не содержат каких-либо пружин, для раскрытия парашюта перерубают петлю зачеков-ки с помощью миниатюрного резака с пороховым зарядом и электрическим запалом. Включаются с помощью кнопки или DIP-переключателя и имеют обратную связь с пользователем — ЖК-дисплей и/или светодиодные индикаторы. К электронным страхующим приборам относятся немецкий Cypres, американский FXC Astra и недавно выпущенный бельгийский прибор Vigil. Cypres v Наибольшее распространение в настоящее время получил Cypres (рис. 53), поэтому рассмотрим подробно его, а затем — отличия его ближайших конкурентов. Cypres — электронно-пиротехнический прибор (CYbernetic Parachute RElease System), состоит из центрального блока с управляющей электронной схемой и датчиками, пульта управления, одного или двух резаков (пиропатронов), соединительных кабелей. Центральный блок Cypres размещают в специальном кармане в контейнере запасного парашюта, пульт управления — обычно на спинке ранца или под верхним клапаном запасного парашюта также в специальном прозрачном пластиковом кармане, позволяющем на-
Рис. 53. Cypres

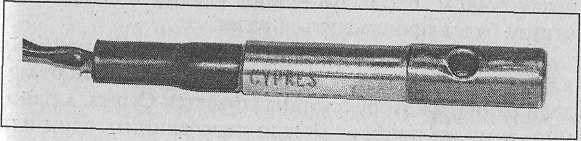

жимать единственную кнопку и видеть индикаторы (светодиод и жидкокристаллический цифровой эк-ранчик). Пиропатрон (рис. 54) устанавливают на дне ранца или на одном из клапанов так, чтобы через его отверстие проходила петля зачековки ранца. Соединительные кабели размещаются в специально для этого предназначенных каналах внутри контейнера запаски. Текущую высоту и скорость ее изменения Cypres определяет с помощью датчика атмосферного давления, производя замер несколько раз в секунду. По величине давления и скорости его изменения прибор может определять высоту и скорость снижения парашютиста. Прибор срабатывает, если в заданном интервале высоты скорость падения парашютиста превышает заданную величину. Установленные показатели скорости и высоты на разных версиях прибора разные. Прибор наиболее распространенной версии Cypres Expert срабатывает, если на высоте 225 м парашютист снижается со скоростью не менее 35 м/с. При срабатывании Cypres выдает электрический импульс, воспламеняющий пиропатрон, который маленьким резаком перерубает петлю зачековки клапанов запасного парашюта, и тот раскрывается. Пороховые газы остаются в герметичном пространстве пиропатрона и не угрожают сохранности парашютной системы. Сработавший пиропатрон следует заменить новым. Рис. 54. Пиропатрон Cypres Высота срабатывания прибора подобрана так, чтобы запасной парашют успел раскрыться, но не спутался с неотцепленным основным парашютом. У прибора версии Tandem высота срабатывания завышена, так как тандем-мастер с пассажиром имеют большую суммарную массу и при равных прочих условиях падают быстрее (имеется в виду падение без дрога), а штатная высота раскрытия основного купола тандема в полтора раза выше, чем у обычных парашютов. Прибор версии Student, предназначенный для начинающих, срабатывает при тех же параметрах, что и Expert, либо } при меньшей скорости снижения — в случае частичного отказа основного парашюта; такое дополнение очень важно, поскольку неопытный парашютист может растеряться, медленно действовать или произвести отцепку парашюта на небольшой высоте при частичных отказах, таких, как закрутка строп, порыв купола/строп, перехлест. Прибор включается перед первым прыжком в текущий день и выключается автоматически через 14 часов после включения. Можно также выключить его вручную. Для предотвращения самопроизвольного включения/выключения предусмотрена интерактивная схема (четырехкратное нажатие на кнопку после включения светодиодного индикатора). На случай, если взлет и приземление происходят на разных площадках неодинаковой высоты, программа Cypres позволяет установить разницу высоты площадки приземления относительно площадки взлета в пределах ±500 м. Включать прибор следует на площадке, откуда будет производиться взлет. Американская версия показывает все значения в футах, европейская — в метрах. В зависимости от модели ранца, в которую устанавливается Cypres, к одному и тому же прибору можно подсоединить один или два пиропатрона. Достоинствами Cypres являются высокая надежность, срабатывание только тогда, когда это необходимо, работа при любых отказах, простота обслуживания, установка внутри ранца (благодаря чему нельзя зацепиться прибором за что-либо или ударить его). Недостатки — достаточно высокая цена самого прибора (около 1000 евро), пиропатронов (100 евро), батарей (70 евро) и регламентных работ (230 евро). Срок службы прибора — 12 лет, батарей Cypres — 2 года или 500 прыжков. Через каждые 4 года необходимо производить регламентные работы. Для чего прибор следует отправлять на фирму-производитель Airtec (Германия) или в ее американский филиал SSK. Батареи может поменять квалифицированный риггер непосредственно в месте эксплуатации прибора. В 2003 году производство Cypres прекращено, его заменила новая версия — Cypres II. Отличия новой модели следующие: • срок замены батарей увеличен до четырех лет и выполняется одновременно с регламентом. Замена батарей риггером теперь не предусмотрена; • допускается кратковременное погружение в воду (с последующей заменой фильтров); • масса прибора уменьшена с 260 до 180 г; • время самотестирования прибора уменьшено до 10 с; • упрощен интерфейс управления прибором.
Vigil
Недавно появился конкурент Cypres — прибор Vigil (рис. 55). Он имеет близкие характеристики, но при этом немного дешевле. Наиболее заметные отличия: не нужно проведения регламента каждые четыре года, наличие только одной универсальной версии (режимы Pro, Student, Tandem переключаются с пульта), срок
Рис. 55. Электронный страхующий прибор Vigil службы — 20 лет. В отличие от Cypres возможен выбор единиц измерения (метры или футы). Дополнительные функции: прибор может показывать текущие температуру и атмосферное давление, высоту во время прыжка, подсчитывает общее количество прыжков, суммарное время свободного падения, максимальную скорость и время свободного падения во время крайнего прыжка, количество срабатываний. Сохраненные данные можно сбрасывать на компьютер через инфракрасный порт. Как и Cypres, данное устройство состоит из трех частей — центральный блок с системной платой и батареями; пиропатрон; пульт управления с одной кнопкой, двумя светодиодами и жидкокристаллическим графическим дисплеем/Прибор не защищен от воды. Интерфейс более дружественный, чем у Cypres: все сообщения выводятся понятными словами, а не числовыми кодами. Пульт управления не прямоугольного, а овального сечения, что оригинально в смысле дизайна, но не совсем удобно, так как он может самопроизвольно поворачиваться в своем кармане за счет жесткости провода. Прибор позволяет ввести поправку высоты срабатывания в диапазоне от 0 до +2000 м с шагом 50 м. Отрицательную величину задать нельзя (в последних версиях — можно, но производитель не рекомендует). Введенная поправка высоты сохраняется в памяти прибора и распространяется на все последующие прыжки. Питание Vigil — литиевая батарея, специально разработанная для этого прибора. Батарею необходимо менять через 4 года эксплуатации либо при возникновении на дисплее сообщения о низком напряжении (Bat Low). По своим характеристикам и богатству функций прибор составляет серьезную конкуренцию Cypres. Представители компании Airtec высказывают недовольство тем, что Vigil для установки в ранец использует посадочные места для Cypres, то есть наработки компании Airtec. Погрешность определения высоты — ±20 м. Параметры срабатывания приведены в табл. 2.
Таблица 2 Параметры страхующих приборов
