Расчет сечения киля по третьему узлу навески РН
|
|
Хорда ВО: B = 150 см
Изгибающий момент: Mизг = 10980 кг·см
Крутящий момент: Mкр = –11560 кг·см
Перерезывающая сила: Q = 960,8 кг
Высота переднего лонжерона: Hпл = 16,6 см
Высота заднего лонжерона: Hзл = 17 см
Положение переднего лонжерона: xпл = 27 см
Положение заднего лонжерона: xзл = 90 см
Количество стрингеров в сечении: nстр = 3
Определение суммарной площади поясов лонжеронов
где [σ] = 4200 кг/см2 для 1163Т,
Hср – средняя высота лонжеронов

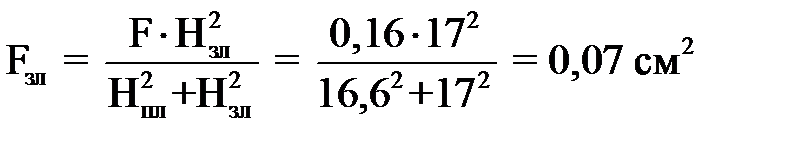

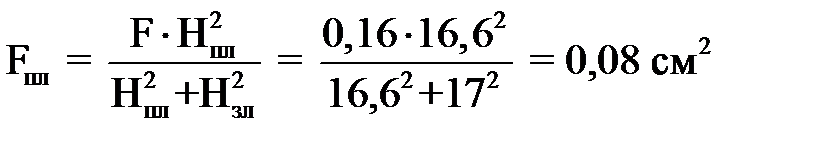

Распределение площади поясов лонжеронов пропорционально квадратам высоты
Расчет потоков касательных усилий от крутящего момента
где F0 – площадь замкнутого контура

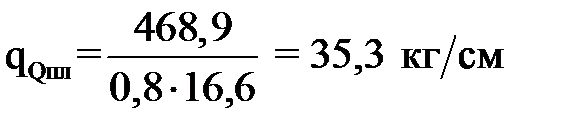

Расчет потоков касательных усилий от перерезывающих сил

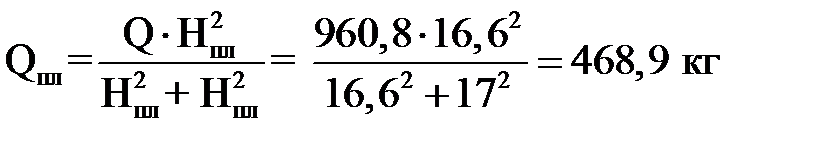

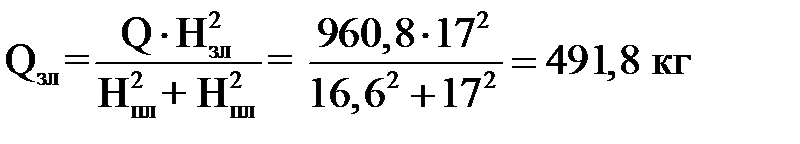

Распределяем перерезывающие силы между лонжеронами пропорционально квадратам высот:
