Расчет погонных изгибающих и крутящих моментов

⇐ ПредыдущаяСтр 8 из 18Следующая ⇒

хож = 0,39 – относительная координата оси жесткости в сечении киля по оси

хд = 0,59 – относительная координата центра давления сечения киля. Принимаем, что хд располагается на половине хорды киля.

χож = 33° – угол стреловидности киля по оси жесткости.

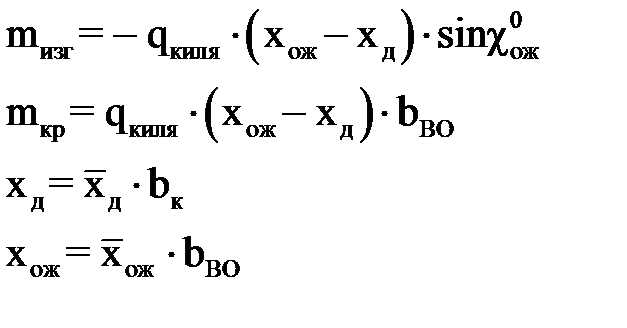

Значения погонного крутящего момента сводим в таблицу.



у, м bкиля, м bво, м qкиля, кг/м Хд= Хдbк Хож = Хожbво Хож –Хд mизг, кг mкр, кг

  1,31 1,98   0,779 0,772 -0,02 24,19 -87,88
0,25 1,29 1,92   0,768 0,749 -0,02 23,09 -81,35
0,86 1,15 1,69   0,684 0,659 -0,02 21,66 -67,17
1,46 1,03 1,5   0,613 0,585 -0,02 21,11 -58,11
1,8 0,98 1,42   0,583 0,554 -0,03 20,54 -53,51



Построение эпюры изгибающих моментов

Изгибающие моменты в сечениях киля определяются следующим образом:



Функция D(y) определяется по формуле:



Интеграл определяется численным интегрированием методом трапеций, в соответствии с которым он приводится к виду:



Величина ΔМизгi определяется по формуле:



Значения изгибающих моментов сводим в таблицу.

Y, м Δу, м Qp , кг mИЗГ, кг D(у), кг ΔMизгi , кг·м МPизг , кг·м
    4544,6 24,19 5410,2 5434,4   4656,5
  0,25
0,25   4070,7 23,09 4846,1 4869,2   3368,5
0,25   3541,7 23,09 4216,3 4239,4   3368,5
  0,61         2183,6
0,86   2434,5 21,66 2898,2 2919,9   1184,9
0,86   1983,5 21,66 2361,3     1184,9
  0,6         1075,1
1,46   990,8 21,11 1179,5 1200,6   109,8
1,46   507,8 21,11 604,5 625,6   109,8
  0,34         109,8
1,8     20,54   20,54
