Дифракция в сходящихся лучах (Дифракция Френеля)

Дифракция в сходящихся лучах (дифракция Френеля) — это дифракция сферических волн, осуществляемая в том случае, когда дифракционная картина наблюдается на конечном расстоянии от препятствия, вызвавшего дифракцию.

B

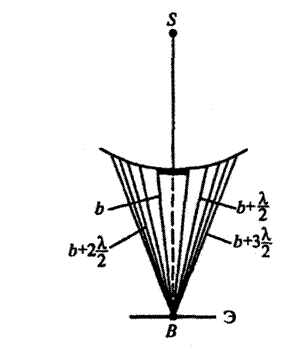

Дифракция на круглом отверстии. Сферическая волна, распростра­няющаяся из точечного источника 5, встречает на своем пути экран с круглым отверстием. Вид дифракционной картины зависит от числа зон Френеля, укладывающихся в отверстии. Амплитуда света в точке В экрана Э будет А = А₁/2±А_т/2, где знак " плюс " для случая, когда отверстие открывает нечетное число т зон Френеля, а знак " минус " — для четного т.

Дифракционная картина будет иметь вид чередующихся темных и светлых колец с центром в точке В (если т — четное, то центральное кольцо будет в Э темным, если т нечетное, то — светлым).
Дифракция на диске. Сферическая волна, распространяющаяся от точечного источника S, встречает на своем пути диск. Если диск закрывает первые т зон Френеля, то амплитуда колебания в точке В экрана Э:

Таким образом, в точке В всегда наблюдается интерференционный максимум (светлое пятно), соответствующий половине действия первой открытой зоны Френеля. Центральный максимум окружен концентрическими с ним темными и светлыми кольцами.
