РЕФЕРАТ

Курсовой проект. Пояснительная записка: стр.__, табл.__,__ источника.

ВЕТРЯНОЙ ДВИГАТЕЛЬ, КИНЕТИЧЕСКАЯ ЭНЕРГИЯ, ОКРУЖНОЕ УСИЛИЕ, ВРАЩАЮЩИЙ МОМЕНТ, РЕЗУЛЬТИРУЮЩАЯ СИЛА, ОМЕТАЕМАЯ ПЛОЩАДЬ, ОКРУЖНАЯ СКОРОСТЬ, ОТНОСИТЕЛЬНАЯ СКОРОСТЬ, АБСОЛЮТНАЯ СКОРОСТЬ, ЧАСТОТА ВРАЩЕНИЯ, ВЕТРЯНОЕ КОЛЕСО, УГОЛ НАБЕГАНИЯ, УГОЛ УСТАНОВКИ ЛОПАСТИ, ПОДЪЕМНАЯ СИЛА, СИЛА СОПРОТИВЛЕНИЯ, МОЩНОСТЬ, УГЛОВАЯ СКОРОСТЬ.

В данной работе выполнено вычисление всех искомых параметров по алгоритму. Построен график зависимости мощности N в от числа оборотов

N в ветряного колеса при различных углах атаки р. Проведен анализ влияния

угла установки р на вращающий момент и мощность колеса.

Введение:

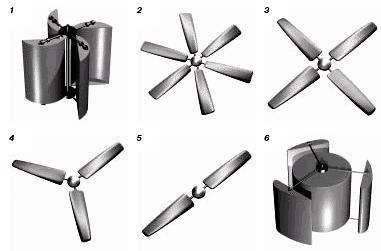

Известны различные типы ветродвигателей, в том числе роторные, карусельные, барабанные и др. Однако в большинстве стран широкое применение получили только горизонтально-осевые крыльчатые ветродвигатели. Основным рабочим органом таких ветродвигателей является ветроколесо с лопастями, расположенными по радиусам под некоторым углом к плоскости вращения. Число лопастей может быть различным, но для ветроэлектрических агрегатов преимущественно применение получили трех- и двухлопастные ветроколеса. Отдельные фирмы (Германия, Италия) разработали и освоили производство однолопастных ветроагрегатов различной мощности, но массового применения они до сих пор не получили.

Основной частью ветроустановки, является ветроколесо. Посредством его преобразовывается кинетическая энергия ветра, в энергию механическую.

Делятся ветроколеса на две группы:
1 - с горизонтальной осью вращения;
2 – с вертикальной осью вращения.

Мы пока будем рассматривать ветроколесо с горизонтальной осью вращения. Оно может иметь одну или много лопастей, которые устанавливаются под некоторым углом к плоскости вращения ветроколеса. Ветроколесо может быть быстроходным или тихоходным. В зависимости от диаметра и количества лопастей обороты ветроколеса при одной и той же скорости ветра будут разные. Этот показатель называется быстроходностью ветроколеса и определяется отношением окружной скорости конца лопасти к скорости ветра.

В состав ветродвигателя входят следующие основные части: ветроколесо, головка, устройство ориентации ветроколеса на ветер, башня или опорная мачта.

Ветроколесо – это часть, которая воспринимает ветровой поток и преобразует энергию ветра в механическую энергию вращающегося ветроколеса.

Устройство ориентации ветроколеса обеспечивает автоматический установ ветроколеса по направлению ветра для эффективной работы ветродвигателя.

Головка ветродвигателя содержит опорную конструкцию, в которой устанавливается вал ветроколеса, мультипликатор, генератор, органы управления и тормоз.

Устройство ограничения частоты вращения ветроколеса и защиты ветроколеса от действия штормовых ветров.

Башня или мачта служит для размещения головки с ветроколесом и устройства ориентации ветроколеса на ветер на некоторой высоте относительно уровня земли, что необходимо для производительной работы ветродвигателя и соблюдения требований техники безопасности.

Каждый ветродвигатель должен также иметь тормозное устройство, обеспечивающее надежный останов работающего ветродвигателя дистанционным или ручным способом.
