Центробежный насос ЦНС 105*294

Характеристика насоса ЦНС – 105*294:

- Подача 105 м³/час

- Напор 294 метра

- Частота вращения 2950 об/мин.

- Мощность насоса 134 кВт.

- Тип электродвигателя ВАО2-450С-2

Центробежный насос ЦНС 105*294 относится к механизмам, в которых жидкости сообщается кинетическая энергия, впоследствии преобразующаяся в энергию давления.

Центробежный насос в основном состоит из корпуса и рабочего колеса с лопатками, расположенными между двумя дисками. Колесо вращается с большой скоростью и благодаря развивающейся при вращении центробежной силе отбрасывает находящуюся в нем жидкость от центра к периферии. Эта жидкость поступает в пространство нагнетания, а соответствующий объем жидкости поступает из пространства всасывания к центру рабочего колеса. Так осуществляется непрерывный ток жидкости и увеличивается в то же время её удельная энергия.

В отличие от поршневого, центробежный насос не обладает способностью засасывать жидкость в начале своей работы, так-так возникающая при вращении колеса насоса центробежная сила вследствие небольшой плотности воздуха относительно жидкости недостаточна для удаления воздуха из насоса и всасывающего трубопровода и создания необходимого разрежения. По этой причине перед пуском насоса всасывающий трубопровод и корпус насоса необходимо залить жидкостью.

Насосы ЦНС 105*294 (рис. 2.19.) применяются в качестве насосов внешней перекачки. На приеме каждого насоса установлен сетчатый фильтр. Перепад давления на фильтре контролируется по техническим манометрам, установленным до и после фильтра.

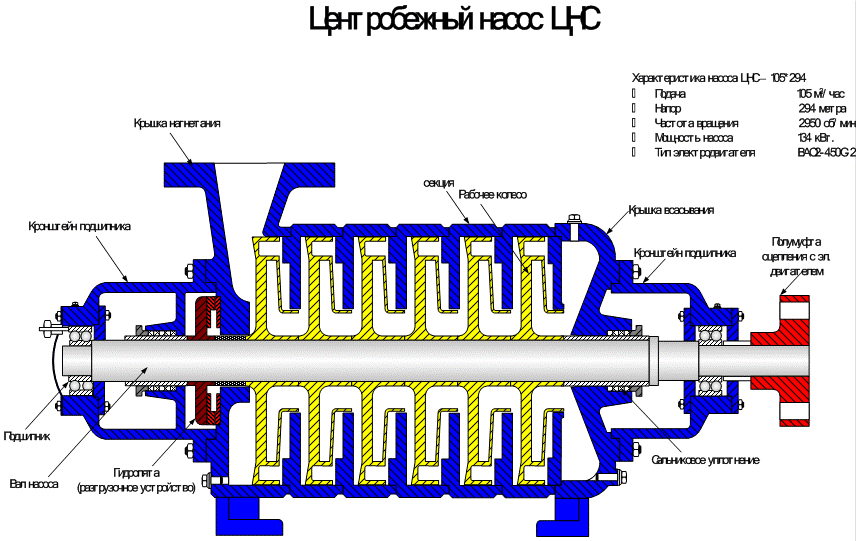

Рисунок 2.19. Центробежный насос типа ЦНС 105*294
