О команде ОБРЕЖЬ

Командой ОБРЕЖЬ пользуются для стирания частей объектов точно по режущей кромке, определяемой одним или несколькими объектами.

При вызове команды ОБРЕЖЬ AutoCAD запрашивает указать сначала объекты, которые будут использованы в качестве режущей кромки. После этого AutoCAD запрашивает указать объекты, которые должны быть обрезаны. После этого часть объектов, отрезаемая кромкой, стирается.

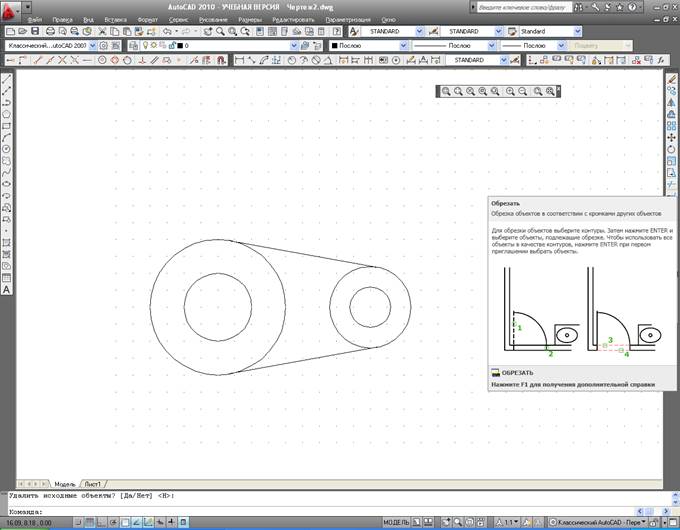

1. В панели «Редактировать» нажать кнопку «Обрезать».

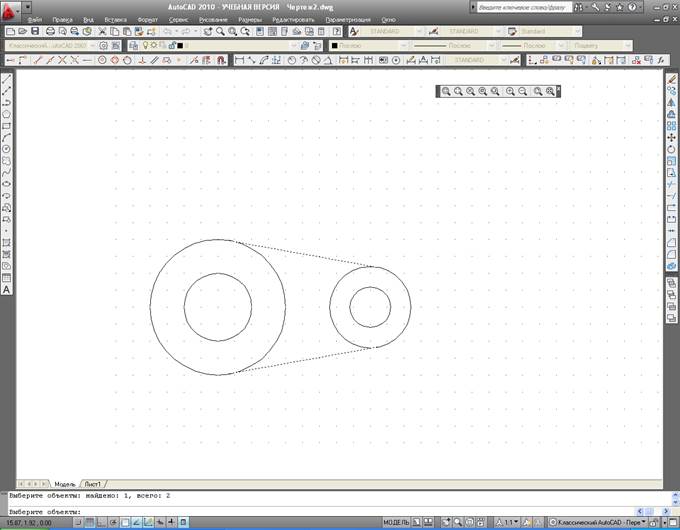

В качестве режущих кромок необходимо выбрать построенные касательные и нажать ENTER для завершения выбора режущих кромок

После этого необходимо указать обрезаемый объект (Выберите левую часть правого внешнего круга).

AutoCAD отрезает от круга участок между двумя касательными.

Для завершения выбора обрезаемых кромок нажмите ENTER

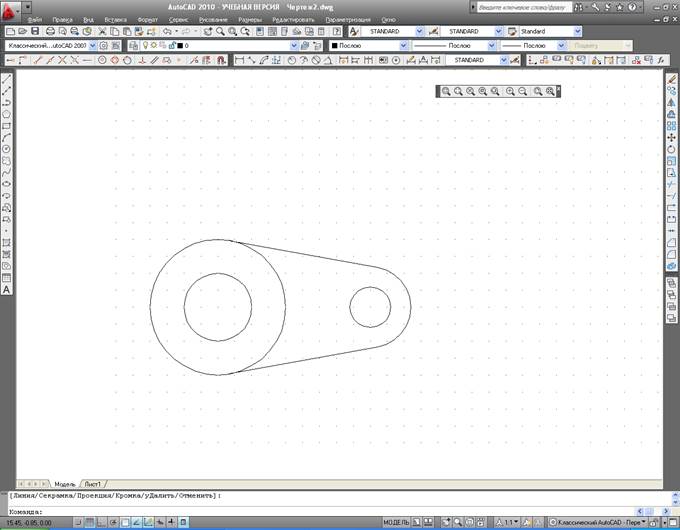

Полученный рисунок должен выглядеть подобно изображенному ниже:

Резюме

При его выполнении данного упражнения вы использовали следующие понятия, режимы, команды и функции:

Шаблон рисунка

Единицы

Лимиты

Сетка

ПОКАЖИ

КРУГ

Абсолютные координаты

ОТРЕЗОК

СМЕЩЕНИЕ

Режим объектной привязки «Касательная»

Режим объектной привязки «Центр»

ЗЕРКАЛО

ОБРЕЖЬ
