Об абсолютных координатах

В двумерной (2М) системе координат точки задаются путем ввода двух значений, определяющих положение точки относительно горизонтальной (X) и вертикальной (Y) осей. Эти два значения должны отделяться друг от друга запятой, например,

0,0

2,3

2.25,6.05

1 В панели «Рисование» нажать кнопку «Круг» или выбрать в меню Рисование команду Круг – Центр, радиус.

В командной строке необходимо указать центр круга 3,4 и нажать Enter:

Далее указывается радиус круга 2

Результатом выполненной команды будет:

Теперь нужно нарисовать другой круг, обозначающий наружный контур правой втулки.

2 В панели «Рисование» необходимо снова нажать кнопку «Круг». AutoCAD запрашивает центральную точку (Введите в командной строке 7.5,4 Enter)

Радиус круга зададим 1.2.

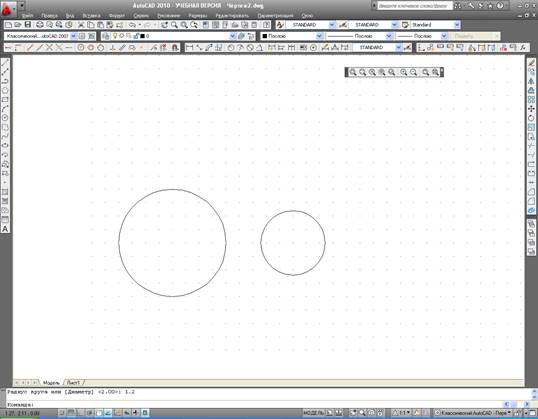

Полученный рисунок должен выглядеть подобно изображенному ниже:

Теперь необходимо нарисовать внутренний контур левой втулки.

3 В панели «Редактировать» нажать кнопку «Смещение» («Подобие») или выбрать данную команду в меню.

О команде ПОДОБИЕ(СМЕЩЕНИЕ)

Данная команда позволяет копировать объекты параллельно самим себе, либо со смещением на заданное расстояние, либо с прохождением через заданную точку. В данном упражнении используется вариант с заданием расстояния.

Задайте расстояние в командной строке 1. Нажмите Enter

После этого AutoCAD запрашивает указать объект для создания подобного.

Выберите левый круг (Для этого щелкните мышью по контуру круга).

Далее требуется указать сторону, в которую будет смещаться подобный объект относительно исходного.

Необходимо указать любую точку внутри левого круга.

Для завершения работы с командой ПОДОБИЕ следует нажать ENTER.

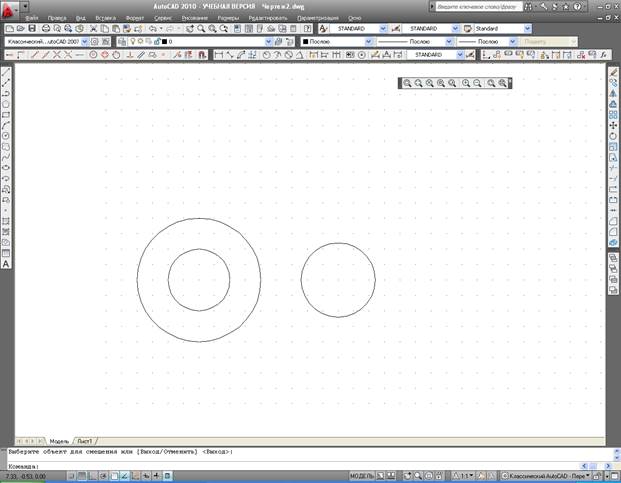

Полученный рисунок должен выглядеть подобно изображенному ниже.

Вышеописанную операцию нужно повторить для правой втулки.

4 В панели «Редактирование» нажать кнопку «Смещение»(«Подобие»).

Так как радиус правой втулки равен 1.2, введите значение смещения 0.6

Выберите правый круг, и укажите любую точку внутри правого круга в качестве стороны смещения

После выполнения команды «подобие» полученный рисунок должен выглядеть Следующим образом:

Совет

При работе с двухкнопочной мышью вместо нажатия ENTER можно нажимать правую кнопку мыши. Если мышь имеет большее число кнопок, то одна из них также обычно настраивается на дублирование клавиши ENTER.
