Строение. Основные характеристики глазной системы человека. Глаз человека

[править | править вики-текст]

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 28 июня 2013; проверки требуют 9 правок.

У этого термина существуют и другие значения, см. Глаз (значения).

Основная статья: Зрительная система

Глаз человека (правый)

Фотография глазного дна

Глаз человека — парный сенсорный орган (орган Зрительной системы) человека, обладающий способностью восприниматьэлектромагнитное излучение в световом диапазоне длин волн и обеспечивающий функцию зрения. Глаза расположены в передней части головы и вместе с веками, ресницами и бровями, являются важной частью лица. Область лица вокруг глаз активно участвует в мимике. Говорят даже, что «глаза — зеркало души».

Глаз позвоночных животных представляет собой периферическую часть зрительного анализатора, в которомфоторецепторную функцию выполняют фотосенсорные клетки («нейроциты») его сетчатой оболочки.

Максимальный оптимум дневной чувствительности человеческого глаза приходится на максимум непрерывного спектрасолнечного излучения, расположенный в «зелёной» области 550(556) нм. При переходе от дневного освещения к сумеречному, происходит перемещение максимума световой чувствительности по направлению к коротковолновой части спектра, и предметы красного цвета (например, мак) кажутся чёрными, синего (василёк) — очень светлыми (феномен Пуркинье).

Строение глаза человека[править | править вики-текст]

Глаз, или орган зрения, состоит из глазного яблока, зрительного нерва (см. Зрительная система) и вспомогательных органов (веки, слёзный аппарат, мышцы глазного яблока).

Он легко вращается вокруг разных осей: вертикальной (вверх-вниз), горизонтальной (влево-вправо) и так называемой оптической оси. Вокруг глаза расположены три пары мышц, ответственных за перемещение глазного яблока [и обладающих активной подвижностью]: 4 прямые (верхняя, нижняя, внутренняя и наружная) и 2 косые (верхняя и нижняя) (см. рис.). Этими мышцами управляют сигналы, которые нервы глаза получают из мозга. В глазу находятся, пожалуй, самые быстродействующие двигательные мышцы в организме человека. Так, при рассматривании (сосредоточенной фокусировке) иллюстрации, наприм., глаз совершает за сотую долю секунды огромное количество микродвижений (см. Саккада). Если же вы задержали (сфокусировали) взгляд на одной точке, глаз при этом непрерывно совершает небольшие, но очень быстрые движения-колебания. Их количество доходит до 123 в секунду.

Глазное яблоко отделено от остальной части глазницы плотным фиброзным влагалищем — теноновой капсулой (фасцией), позади которой находится жировая клетчатка. Под жировой клетчаткой скрыт каппилярный слой

Конъюнктива — соединительная (слизистая) оболочка глаза в виде тонкой прозрачной плёнки покрывает заднюю поверхность век и переднюю часть глазного яблока поверх склеры до роговицы (образует при открытых веках — глазную щель). Обладая богатым сосудисто-нервным аппаратом, конъюнктива реагирует на любые раздражения (конъюнктивальный рефлекс, см. Зрительная система).

Собственно глаз, или глазное яблоко (лат. bulbus oculi), — парное образование неправильной шарообразной формы, расположенное в каждой из глазных впадин(орбит) черепа человека и других животных.

Внешнее строение человеческого глаза [править | править вики-текст]

Для осмотра доступен только передний, меньший, наиболее выпуклый отдел глазного яблока — роговица, и окружающая его часть; остальная, большая, часть залегает в глубине глазницы.

Глаз имеет не совсем правильную шарообразную (почти сферическую) форму, диаметром примерно 24 мм. Длина его сагиттальной оси в среднем равна 24 мм, горизонтальной — 23,6 мм, вертикальной — 23,3 мм. Объём у взрослого человека в среднем равен 7,448 см³. Масса глазного яблока 7—8 г.

Размер глазного яблока в среднем одинаков у всех людей, различаясь лишь в долях миллиметров.

В глазном яблоке различают два полюса: передний и задний. Передний полюс соответствует наиболее выпуклой центральной части передней поверхности роговицы, а задний полюс располагается в центре заднего сегмента глазного яблока, несколько снаружи от места выхода зрительного нерва.

Линия, соединяющая оба полюса глазного яблока, называется наружной осью глазного яблока. Расстояние между передним и задним полюсами глазного яблока является его наибольшим размером и равно примерно 24 мм.

Другой осью в глазном яблоке является внутренняя ось — она соединяет точку внутренней поверхности роговицы, соответствующую её переднему полюсу, с точкой на сетчатке, соответствующей заднему полюсу глазного яблока, её размер в среднем составляет 21,5 мм.

При наличии более длинной внутренней оси лучи света после преломления в глазном яблоке собираются в фокусе впереди сетчатки. При этом хорошее зрение предметов возможно только на близком расстоянии — близорукость, миопия.

Если внутренняя ось глазного яблока относительно короткая, то лучи света после преломления собираются в фокусе позади сетчатки. В этом случае видение вдаль лучше, чем вблизи, — дальнозоркость, гиперметропия.

Наибольший поперечный размер глазного яблока у человека в среднем равен 23,6 мм, а вертикальный — 23,3 мм. Преломляющая сила оптической системы глаза (при покоеаккомодации) (зависит от радиуса кривизны преломляющих поверхностей (роговица, хрусталик — передняя и задняя поверхности обоих, — всего 4) и от отстояния их друг от друга) составляет в среднем 59,92 D. Для рефракции глаза имеет значение длина оси глаза, то есть расстояние от роговицы до жёлтого пятна; оно составляет в среднем 25,3 мм (Б. В. Петровский). Поэтому Рефракция глаза зависит от соотношения между преломляющей силой и длиной оси, что определяет положение главного фокуса по отношению к сетчатке и характеризует оптическую установку глаза. Различают три основные рефракции глаза: «нормальную» рефракцию (фокус на сетчатке), Дальнозоркость (за сетчаткой) и Близорукость (фокус спереди кнаружи).

Выделяют также зрительную ось глазного яблока, которая простирается от его переднего полюса до центральной ямки сетчатки.

Линия, соединяющая точки наибольшей окружности глазного яблока во фронтальной плоскости, называется экватором. Он находится на 10—12 мм позади края роговицы. Линии, проведённые перпендикулярно экватору и соединяющие на поверхности яблока оба его полюса, носят название меридианов. Вертикальный и горизонтальный меридианы делят глазное яблоко на отдельные квадранты.

Внутреннее строение [править | править вики-текст]

1. Стекловидное тело
2. Зубчатый край
3. Ресничная (аккомодационная) мышца
4. Ресничный (цилиарный) поясок
5. Шлеммов канал
6. Зрачок
7. Передняя камера
8. Роговица
9. Радужная оболочка
10. Кора хрусталика
11. Ядро хрусталика
12. Цилиарный отросток
13. Конъюнктива
14. Нижняя косая мышца
15. Нижняя прямая мышца
16. Медиальная прямая мышца
17. Артерии и вены сетчатки
18. Слепое пятно
19. Твердая мозговая оболочка
20. Центральная артерия сетчатки
21. Центральная вена сетчатки
22. Зрительный нерв
23. Вортикозная вена
24. Влагалище глазного яблока
25. Жёлтое пятно
26. Центральная ямка
27. Склера
28. Сосудистая оболочка глаза
29. Верхняя прямая мышца
30. Сетчатка

Глазное яблоко состоит из оболочек, которые окружают внутреннее ядро глаза, представляющее его прозрачное содержимое — стекловидное тело, хрусталик, водянистая влага в передней и задней камерах.

Ядро глазного яблока окружают три оболочки: наружная, средняя и внутренняя.

1. Наружная — очень плотная фиброзная оболочка глазного яблока (tunica fibrosa bulbi), к которой прикрепляются наружные мышцы глазного яблока, выполняет защитную функцию и благодаря тургору обусловливает форму глаза. Она состоит из передней прозрачной части — роговицы, и задней непрозрачной части белесоватого цвета — склеры.

2. Средняя, или сосудистая, оболочка глазного яблока (tunica vasculosa bulbi), играет важную роль в обменных процессах, обеспечивая питание глаза и выведение продуктов обмена. Она богата кровеносными сосудами и пигментом (богатые пигментом клетки хориоидеи препятствуют проникновению света через склеру, устраняя светорассеяние). Она образована радужкой, ресничным телом и собственно сосудистой оболочкой. В центре радужки имеется круглое отверстие — зрачок, через которое лучи света проникают внутрь глазного яблока и достигают сетчатки (величина зрачка изменяется [в зависимости от интенсивности светового потока: при ярком свете он у́же, при слабом и в темноте — шире] в результате взаимодействия гладких мышечных волокон — сфинктера и дилататора, заключённых в радужке и иннервируемых парасимпатическим исимпатическим нервами; при ряде заболеваний возникает расширение зрачка — мидриаз, или сужение —миоз). Радужка содержит различное количество пигмента, от которого зависит её окраска — «цвет глаз».

3. Внутренняя, или сетчатая, оболочка глазного яблока (tunica interna bulbi), — сетчатка — это рецепторная часть зрительного анализатора, здесь происходит непосредственное восприятие света, биохимические превращения зрительных пигментов, изменение электрических свойств нейронов и передача информации вцентральную нервную систему.

С функциональной точки зрения оболочки глаза и её производные подразделяют на три аппарата: рефракционный (светопреломляющий) и аккомодационный (приспособительный), формирующие оптическую систему глаза, и сенсорный (рецепторный) аппарат.

Светопреломляющий аппарат [править | править вики-текст]

Светопреломляющий аппарат глаза представляет собой сложную систему линз, формирующую на сетчатке уменьшенное и перевёрнутое изображение внешнего мира, включает в себя роговицу (диаметр роговицы — около 12 мм, средний радиус кривизны — 8 мм), камерную влагу — жидкости передней и задней камер глаза (Периферия передней камеры глаза, так называемый угол передней камеры (область радужно-роговичного угла передней камеры), имеет важное значение в циркуляции внутриглазной жидкости), хрусталик, а также стекловидное тело, позади которого лежит сетчатка, воспринимающая свет.

Аккомодационный аппарат [править | править вики-текст]

Аккомодационный аппарат глаза обеспечивает фокусировку изображения на сетчатке, а также приспособление глаза к интенсивности освещения. Он включает в себя радужку с отверстием в центре — зрачком — и ресничное тело с ресничным пояском хрусталика.

Фокусировка изображения обеспечивается за счёт изменения кривизны хрусталика, которая регулируется цилиарной мышцей. При увеличении кривизны хрусталик становится более выпуклым и сильнее преломляет свет, настраиваясь на видение близко расположенных объектов. При расслаблении мышцы хрусталик становится более плоским, и глаз приспосабливается для видения удалённых предметов. Так же в фокусировке изображения принимает участие и сам глаз в целом. Если фокус находится за пределами сетчатки — глаз (за счёт глазодвигательных мышц) немного вытягивается (чтобы видеть вблизи). И наоборот округляется, при рассматривании далёких предметов.(Теория, выдвинутая Бейтс, Уильям Горацио в 1920 г. впоследствии опровергнутая многочисленными исследованиями)

Зрачок представляет собой отверстие переменного размера в радужке. Он выполняет роль диафрагмы глаза, регулируя количество света, падающего на сетчатку. При ярком свете кольцевые мышцы радужки сокращаются, а радиальные расслабляются, при этом зрачок сужается, и количество света, попадающего на сетчатку уменьшается, это предохраняет её от повреждения. При слабом свете наоборот сокращаются радиальные мышцы, и зрачок расширяется, пропуская в глаз больше света.

Рецепторный аппарат [править | править вики-текст]

Рецепторный аппарат глаза представлен зрительной частью сетчатки, содержащей фоторецепторные клетки (высокодифференцированные нервные элементы), а также тела и аксоны нейронов (проводящие нервное раздражение клетки и нервные волокна), расположенных поверх сетчатки и соединяющиеся в слепом пятне взрительный нерв.

Сетчатка также имеет слоистое строение. Устройство сетчатой оболочки чрезвычайно сложное. Микроскопически в ней выделяют 10 слоёв. Самый наружный слой является свето-(цвето-)воспринимающим, он обращён к сосудистой оболочке (вовнутрь) и состоит из нейроэпителиальных клеток — палочек и колбочек, воспринимающих свет и цвета (у человека световоспринимающая поверхность сетчатки очень мала — 0,4-0,05 мм, следующие слои образованы проводящими нервное раздражение клетками и нервными волокнами).

Свет входит в глаз через роговицу, проходит последовательно сквозь жидкость передней и задней камеры, хрусталик и стекловидное тело, пройдя через всю толщу сетчатки, попадает на отростки светочувствительных клеток — палочек и колбочек. В них протекают фотохимические процессы, обеспечивающие цветовое зрение(подробнее см. Цвет и Цветоощущение). Сетчатка позвоночных анатомически «вывернута наизнанку», поэтому фоторецепторы расположены в задней части глазного яблока (конфигурацией «задом наперёд»). Чтобы достичь их, свету необходимо пройти через несколько слоёв клеток.

Областью наиболее чувствительного (центрального) зрения в сетчатке является жёлтое пятно с центральной ямкой, содержащей только колбочки (здесь толщина сетчатки до 0,08­-0,05 мм). В области жёлтого пятна сосредоточена также основная часть рецепторов, ответственных за цветовое зрение (цветоощущение). Световая информация, которая попадает на жёлтое пятно, передаётся в мозг наиболее полно. Место на сетчатке, где нет ни палочек, ни колбочек, называется слепым пятном; оттуда зрительный нерв выходит на другую сторону сетчатки и далее в мозг.

Заболевания глаз[править | править вики-текст]

Извлечение осколков из глаза с помощьюэлектромагнита. 1915

Изучением заболеваний глаз занимается наука офтальмология.

Существует множество заболеваний, при которых происходит поражение органа зрения. При некоторых из них патология возникает первично в самом глазу, при других заболеваниях вовлечение в процесс органа зрения происходит как осложнение уже существующих заболеваний.

К первым относят врождённые аномалии органа зрения, опухоли, повреждения органа зрения, а также инфекционные и неинфекционные заболевания глаз у детей и взрослых.

Также поражение глаз происходит при таких общих заболеваниях как сахарный диабет, базедова болезнь, гипертоническая болезнь и других.

Инфекционные болезни глаз: трахома, туберкулёз, сифилис и др.

Паразитарные болезни глаз: демодекоз глаз, онхоцеркоз, офтальмомиаз (см. Миазы), телязиоз, цистицеркоз и др.

Некоторые из первичных заболевания глаз:

· Катаракта

· Глаукома

· Миопия (Близорукость)

· Отслоение сетчатки

· Ретинопатия

· Ретинобластома

· Дальтонизм

· Демодекоз

· Ожог глаза

· Бленнорея

· Кератит

· Иридоциклит

· Косоглазие

· Кератоконус

· Деструкция стекловидного тела

· Кератомаляция

· Выпадение глазного яблока

· Астигматизм

· Конъюнктивит

· Вывих хрусталика

Палочки (сетчатка)

[править | править вики-текст]

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Палочки.

Сечение слоя сетчатки глаза

Строение палочки сетчатки глаза: 1 — наружный сегмент (содержит мембранные диски), 2 — связующий отдел (ресничка), 3 — внутренний отдел (содержит митохондрии), 4 — основание с нервными окончаниями.

Па́лочки (англ. rodcells) — один из двух типов фоторецепторов, периферических отростков светочувствительных клеток сетчатки глаза, названный так за свою цилиндрическую форму. В сетчатке глаза человека содержится приблизительно около 120 миллионов палочек. Размеры их невелики: длина палочек 0,06 мм, диаметр 0,002 мм. Это высокоспециализированные клетки, преобразующие световые раздражения в нервное возбуждение.

Палочки чувствительны к свету благодаря наличию в них специфического пигмента — родопсина (или зрительный пурпур). Под действием света происходит ряд очень быстрых превращений и обесцвечивание зрительного пигмента. Чувствительность палочки достаточна, чтобы зарегистрировать попадание даже 2-3фотонов.

Плотность размещения палочек на различных участках сетчатки глаза неравномерна и может составлять от 20 до 200 тысяч на квадратный миллиметр. Причём на периферии сетчатки их плотность выше, чем к её середине, что определяет их участие в ночном и периферийном зрении. В центре сетчатки, в центральной ямке (жёлтом пятне), палочки практически отсутствуют.

Палочки и колбочки сходны по строению и состоят из четырех отделов.

В строении палочки принято различать (см. рисунок):

1. Наружный сегмент (содержит мембранные диски с родопсином),

2. Связующий отдел (ресничка),

3. Внутренний сегмент (содержит митохондрии),

4. Область с нервными окончаниями.

В наружном сегменте палочки находится столбик содержащий большое количество мембранных дисков (около тысячи). Мембраны дисков содержат множество молекул светочувствительного пигмента родопсина. Диски представляют собой уплощенные мембранные мешочки, уложенные в виде стопки. Обращённая к свету, наружная часть столбика из дисков, постоянно обновляется, за счет фагоцитоза "засвеченных" дисков клетками пигментного эпителия, и постоянного образования новых дисков, в теле фоторецептора. Диски в колбочке постоянно обновляются (до сотни дисков в сутки). На полное обновление всех дисков фоторецептора требуется около 10 дней.

Внутренний сегмент — это область активного метаболизма, она заполнена митохондриями, поставляющими энергию для обеспечения процессов световосприятия, и полирибосомами, на которых синтезируются белки, участвующие в образовании мембранных дисков и зрительного пигмента. В этом же участке палочки располагается ядро.

К одному интернейрону, собирающему сигнал c сетчатки, как правило, подсоединяются несколько палочек, что дополнительно увеличивает чувствительность глаза (конвергенция). Такое объединение палочек в группы делает периферийное зрение очень чувствительным к движениям и отвечает за феноменальные способности отдельных индивидов к зрительному восприятию событий лежащих вне угла их зрения.

Палочки обладают интересной особенностью. В связи с тем, что все палочки содержат один и тот же светочувствительный пигмент — родопсин, их спектральная характеристика сильно зависит от уровня освещения. При слабом освещении, максимум поглощения родопсина составляет около 500 нм. (спектр сумеречного неба), при этом палочки ответственны за ночное зрение, когда цвета предметов неразличимы. При высоком уровне освещения, родопсин выцветает, его чувствительность падает, и максимум поглощения смещается в синюю область, что позволяет глазу, при достаточном освещении, использовать палочки как приёмник коротковолновой (синей) части спектра^[1]. Доказательством того, что приёмником синей части спектра в глазу является палочка, может служить и тот факт, что при цветоаномалии третьего типа (тританопия), глаз человека не только не воспринимает синюю часть спектра, но и не различает предметы в сумерках (куриная слепота), а это указывает именно на отсутствие нормальной работы палочек. Сторонники трёхкомпонентных теорий объяснить эту закономерность до сих пор не могут (почему всегда, одновременно с прекращением работы синего приёмника, перестают работать и палочки).

Таким образом, при ярком свете, палочки совместно с колбочками (которые чувствительны к жёлто-зелёной и жёлто-красной частям спектра)^[2] позволяют глазу различать и цвета окружающего нас мира.

Цветное зрение[править | править вики-текст]

Нормализованные графики чувствительности человеческих клеток-колбочек различных видов (К, С, Д) и клеток-палочек (П) к различным частям спектра. NB: ось длин волны на данном графике логарифмическая.

Палочки чувствительны в изумрудно-зеленой части спектра (максимум — 498 нм). В остальных частях спектра чувствительны колбочки разных видов. Наличие палочек и разных видов колбочек даёт человеку цветное зрение.

Длинноволновые и средневолновые колбочки (с пиками в жёлто-красном и сине-зелёном диапазонах) имеют широкие зоны чувствительности со значительным перекрыванием, поэтому колбочки определённого типа реагируют не только на свой цвет; они лишь реагируют на него интенсивнее других.^[3]

В ночное время, когда поток фотонов недостаточен для нормальной работы колбочек, зрение обеспечивают только палочки, поэтому ночью человек не может различать цвета.

Колбочки

[править | править вики-текст]

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 21 марта 2013; проверки требуют 7 правок.

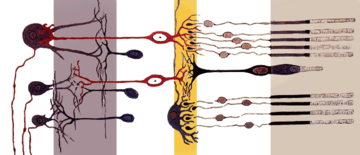

Сечение слоя сетчатки глаза

Строение колбочки (сетчатка).
1 — мембранные полудиски;
2 — митохондрия;
3 — ядро;
4 — синаптическая область;
5 — связующий отдел (перетяжка);
6 — наружный сегмент;
7 — внутренний сегмент.

Ко́лбочки — (англ. cone) один из двух типов фоторецепторов, периферических отростков светочувствительных клеток сетчатки глаза, названный так за свою коническую форму. Это высокоспециализированные клетки, преобразующие световые раздражения в нервное возбуждение.

Колбочки чувствительны к свету благодаря наличию в них специфического пигмента — йодопсина. В свою очередь йодопсин состоит из нескольких зрительных пигментов. На сегодняшний день хорошо известны и исследованы два пигмента: хлоролаб (чувствительный к жёлто-зелёной области спектра) и эритролаб (чувствительный к жёлто-красной части спектра).

В сетчатке глаза у взрослого человека со 100 % зрением насчитывается около 6-7 млн колбочек. Размеры их очень невелики: длина около 50 мкм, диаметр — от 1 до 4 мкм. Колбочки приблизительно в 100 раз менее чувствительны к свету, чем палочки (другой тип клеток сетчатки), но гораздо лучше воспринимают быстрые движения.

Строение фоторецепторов[править | править вики-текст]

Основная статья: Фоторецептор

Колбочки и палочки сходны по строению и состоят из четырех участков.

В строении колбочки принято различать (см. рисунок):

· наружный сегмент (содержит мембранные полудиски),

· связующий отдел (перетяжка),

· внутренний сегмент (содержит митохондрии),

· синаптическую область.

Наружный сегмент заполнен мембранными полудисками, образованными плазматической мембраной, и отделившимися от неё. Они представляют собой складки плазматической мембраны, покрытые светочувствительным пигментом. Обращённая к свету, наружная часть столбика из полудисков - постоянно обновляется, за счет фагоцитоза "засвеченных" полудисков клетками пигментного эпителия, и постоянного образования новых полудисков, в теле фоторецептора. Так происходит регенерация зрительного пигмента. В среднем, за сутки фагоцитируется около 80 полудисков, а полное обновление всех полудисков фоторецептора, происходит примерно за 10 дней. В колбочках мембранных полудисков меньше, чем дисков в палочке, и их количество порядка нескольких сотен. В районе связующего отдела (перетяжки) наружный сегмент почти полностью отделен от внутреннего впячиванием наружной мембраны. Связь между двумя сегментами осуществляется через цитоплазму и пару ресничек, переходящих из одного сегмента в другой. Реснички содержат только 9 периферических дублетов микротрубочек: пара центральных микротрубочек, характерных для ресничек, отсутствует. Внутренний сегмент это область активного метаболизма; она заполнена митохондриями, доставляющими энергию для процессов зрения, и полирибосомами, на которых синтезируются белки, участвующие в образовании мембранных дисков и зрительного пигмента. В этом же участке располагается ядро. В синаптической области клетка образует синапсы с биполярными клетками. Диффузные биполярные клетки могут образовывать синапсы с несколькими палочками. Это явление называемое синаптической конвергенцией.

Моносинаптические биполярные клетки связывают одну колбочку с одной ганглиозной клеткой, что обеспечивает большую по сравнению с палочками остроту зрения. Горизонтальные и амакриловые клетки связывают вместе некоторое число палочек и колбочек. Благодаря этим клеткам зрительная информация еще до выхода из сетчатки подвергается определенной переработке; эти клетки, в частности, участвуют в латеральном торможении. ^[1]

Цветное зрение[править | править вики-текст]

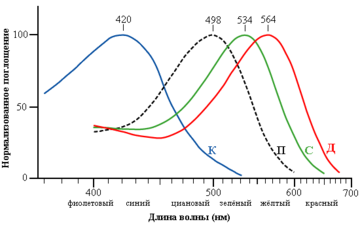

Нормализованные графики чувствительности человеческих клеток-колбочек различных видов (К, С, Д) и клеток-палочек (П) к различным частям спектра. NB: ось длин волны на данном графике логарифмическая.

Различают три вида колбочек, по чувствительности к разным длинам волн света (цветам). Колбочки S-типа чувствительны в фиолетово-синей (S от англ. Short — коротковолновый спектр), M-типа — в зелено-желтой(M от англ. Medium — средневолновый), и L-типа — в желто-красной (L от англ. Long — длинноволновый) частях спектра. Наличие этих трех видов колбочек (и палочек, чувствительных в изумрудно-зеленой части спектра) даёт человеку цветное зрение.

Длинноволновые и средневолновые колбочки (с пиками в жёлто-красном и сине-зелёном диапазонах) имеют широкие зоны чувствительности со значительным перекрыванием, поэтому колбочки определённого типа реагируют не только на свой цвет; они лишь реагируют на него интенсивнее других.^[2]

Пигмент, чувствительный к фиолетово-синей области спектра, названный цианолаб, у человека кодируется геном OPN1SW ^[3][4][5].

В ночное время, когда поток фотонов недостаточен для нормальной работы колбочек, зрение обеспечивают только палочки, поэтому ночью человек не может различать цвета.

Пространственное разрешение глаза человека различается для разных цветов: На белом фоне ориентацию жёлтых линий определить сложно, поскольку жёлтый отличается от белого синей (коротковолновой) компонентой

Колбочки трёх видов распределены в сетчатке неравномерно^[6]. Преобладают длинно- и средневолновые, коротковолновых колбочек гораздо меньше и они (как и палочки) отсутствуют в центральной ямке. Такая асимметрия объясняется цветовой аберрацией — изображение хорошо сфокусировано на сетчатке только в длинноволновой части спектра, то есть если количество «синих» колбочек и увеличить, чётче изображение не станет^[7].

3. Монокль, характерные особенности построения изображения, моносистема.

Монокль (из др.-греч. μόνος — один и лат. oculus — глаз) — один из видов оптических приборов для коррекции или улучшения зрения. Состоит из линзы, как правило с оправой, к которой может быть прикреплена цепочка для закрепления на одежде, во избежание потери монокля.

4. Сравнительные характеристики, обще и различия систем глаз-обьектив.

Общие сведения

Наши глаза способны окидывать происходящее взглядом и динамически адаптироваться в зависимости от объекта, в то время как камера записывает одиночное неподвижное изображение. Многие считают это основным преимуществом глаз перед камерой. Например, наши глаза способны компенсировать дисбаланс яркости различных предметов, могут смотреть по сторонам, чтобы получить более широкий угол зрения, а также могут фокусироваться на объектах на различных расстояниях.

Однако результат скорее подобен работе видеокамеры — не фото — поскольку наше сознание собирает несколько взглядов в один мысленный образ. Быстрый взгляд наших глаз был бы более честным сравнением, но в итоге уникальность нашей зрительной системы неопровержима, поскольку:

То, что мы видим, является мысленной реконструкцией объектов на основе образов, предоставленных глазами — отнюдь не тем, что наши глаза в действительности увидели.

Вызывает скепсис? У большинства — по крайней мере поначалу. Следующие примеры демонстрируют ситуации, в которых сознание можно заставить видеть нечто отличное от того, что видят глаза:

ложный цвет		полосы Маха

Ложный цвет: наведите курсор на край изображения и смотрите на центральный крест. Отсутствующий кружок будет перемещаться по кругу, и через некоторое время начнёт казаться зелёным — хотя в изображении зелёного цвета нет.

Полосы Маха: наведите курсор на изображение. Каждая из полос покажется чуть темнее или светлее вблизи верхней или нижней границы, соответственно, — несмотря на то, что каждая из них окрашена равномерно.

Впрочем, это не должно помешать нам сравнивать наши глаза и камеры! Во многих случаях честное сравнение всё же возможно, но только если мы принимаем во внимание и то, как мы видим, и то, как наше сознание обрабатывает эту информацию. Последующие разделы проведут границу между этими двумя, насколько возможно.

Обзор различий

Данная статья группирует сравнения по следующим визуальным категориям:

1. угол зрения

2. различимость деталей

3. чувствительность и динамический диапазон

Всё это зачастую считается предметом максимальных отличий глаз от камеры, и как раз по этому поводу возникает больше всего разногласий. Есть и другие характеристики, такие как глубина резкости, объёмное зрение, баланс белого и цветовая гамма, но они не являются предметом данной статьи.

1. Угол зрения

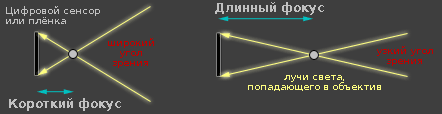

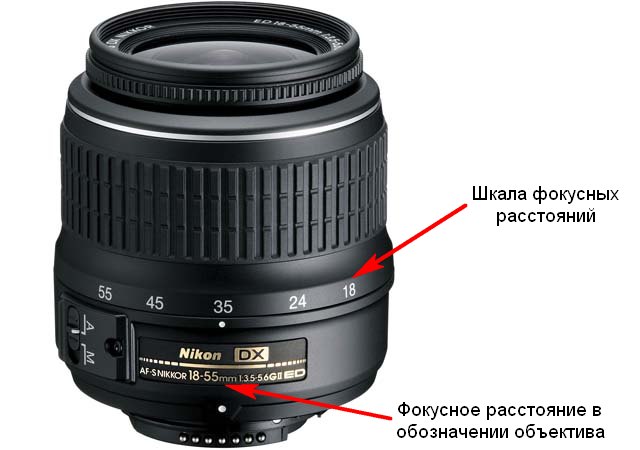

Для камер он определяется фокусным расстоянием объектива (а также размером сенсора). Например, фокусное расстояние телеобъектива больше, чем стандартного потретного, а потому угол зрения меньше:

К сожалению, с нашими глазами не всё так просто. Хотя фокусное расстояние человеческого глаза приблизительно равно 22 мм, эта цифра может ввести в заблуждение, поскольку глазное дно закруглено (1), периферия нашего поля зрения значительно менее детальна, чем центр (2), и к тому же то, что мы видим, является комбинированным результатом работы двух глаз (3).

Каждый глаз по отдельности имеет угол зрения порядка 120-200°, в зависимости от того, насколько строго объекты определены как "наблюдаемые". Соответственно, зона перекрытия двух глаз составляет порядка 130° — она практически настолько же широка, как у объектива типа "рыбий глаз". Однако по эволюционным причинам наше периферийное зрение пригодно только для обнаружения движения и крупных объектов (таких как прыгающий сбоку лев). Более того, настолько широкий угол выглядел бы сильно искажённым и неестественным, будучи снятым камерой.

левый глаз	оба глаза	правый глаз

Наш центральный угол зрения — порядка 40-60° — максимально влияет на наше восприятие. Субъективно это соотносится с углом, в пределах которого вы сможете вспомнить объекты, не двигая глазами. Кстати, это близко к углу зрения "нормального" объектива с фокусным расстоянием 50 мм (если совсем точно, то 43 мм) на камере полного кадра или 27 мм на камере с кроп-фактором 1.6. Хотя он и не воспроизводит полный угол нашего зрения, он хорошо передаёт то, как мы видим, достигая наилучшего компромисса между различными типами искажений:

широкоугольный объектив (большая разница в размерах)	телеобъектив (размеры практически одинаковы)

Сделайте угол зрения слишком большим, — и разница в размерах объектов будет преувеличена, ну а слишком узкий угол зрения делает относительные размеры объектов практически одинаковыми, и вы теряете ощущение глубины. Сверхширокие углы к тому же ведут к тому, что объекты по краям кадра оказываются растянуты.

	искажение перспективы

(при съёмке стандартным/прямолинейным объективом)

Для сравнения, несмотря на то, что наши глаза создают искажённое широкоугольное изображение, мы реконструируем его в объёмный мысленный образ, в котором искажения отсутствуют.

2. Различимость и детальность

Большинство современных цифровых камер имеют 5-20 мегапикселей, что зачастую преподносится как полный провал по сравнению с нашим собственным зрением. Это основано на том факте, что при идеальном зрении человеческий глаз по разрешающей способности эквивалентен 52-мегапиксельной камере (принимая за угол зрения 60°).

Однако эти подсчёты вводят в заблуждение. Лишь наше центральное зрение может быть идеальным, так что в действительности мы никогда не достигаем такой детальности за один взгляд. По мере удаления от центра наши зрительные способности драматически падают — настолько, что всего на 20° от центра наши глаза различают уже всего одну десятую от исходной детальности. На периферии мы обнаруживаем только крупномасштабный контраст и минимум цветов:

Качественное представление визуальной детальности одного взгляда.

Принимая это во внимание, можно утверждать, что один взгляд наших глаз способен различать детали всего лишь сравнимые с 5-15 мегапикселями камеры (в зависимости от зрения). Однако наше сознание в действительности не запоминает образы попиксельно; оно записывает памятные детали, цвет и контраст для каждого изображения по-разному.

В результате, чтобы воссоздать детальный зрительный образ, наши глаза фокусируются на нескольких представляющих интерес предметах, быстро их чередуя. Вот наглядное представление нашего восприятия:

исходная сцена		предметы интереса

Конечным результатом является зрительный образ, детальность которого эффективно приоритизируется на основе интереса. Из этого следует важное для фотографов, но часто оставляемое без внимания свойство: даже если снимок максимально использует всю технически возможную детальность камеры, эта детальность не будет иметь особого значения, если сам по себе снимок не содержит ничего запоминающегося.

К прочим важным отличиям того, как наши глаза различают детали, относятся:

Асимметрия. Каждый глаз способен воспринимать больше деталей ниже линии зрения, чем выше, а периферийное зрение гораздо более чувствительно по направлению от носа. Камеры снимают изображения абсолютно симметрично.

Зрение при слабом свете. В условиях очень слабого света, например, лунного или звёздного, наши глаза фактически начинают видеть монохромно. В таких ситуациях наше центральное зрение к тому же становится менее зорким, чем слегка в сторону от центра. Многие астрофотографы в курсе этого и извлекают из этого преимущества, глядя чуть в сторону от неяркой звезды, если хотят разглядеть её невооружённым глазом.

Малые градации. Различимости малейших деталей зачастую уделяется чрезмерное внимание, однако малые тональные градации тоже важны — и похоже, именно по этой части наши глаза и камеры отличаются сильнее всего. Для камеры увеличенную деталь всегда легче передать на снимке — а вот для наших глаз, хоть это и противоречит интуиции, увеличение детали может сделать её менее видимой. На следующем примере оба изображения содержат текстуру с одинаковым контрастом, однако на изображении справа она не видна, поскольку была увеличена.

	→ больше в 16 раз
мелкая текстура (едва видна)		грубая текстура (не видна)

3. Чувствительность и динамический диапазон

Динамический диапазон является одной из характеристик, по которой глаз зачастую рассматривают как имеющий огромное преимущество. Если рассматривать ситуации, в которых наш зрачок расширяется и сужается, адаптируясь к разнице яркостей, тогда да, наши глаза намного превосходят возможности одиночного снимка (и могут иметь диапазон, превышающий 24 f-ступени*). Однако в таких ситуациях наши глаза динамически адаптируются, как это делает видеокамера, так что это, очевидно, нечестное сравнение.

фокус на фоне	фокус на переднем плане	зрительный образ

Если же вместо этого мы оценим мгновенный динамический диапазон нашего глаза (при неизменной ширине зрачка), то камеры будут выглядеть намного лучше. Аналогию можно получить, глядя на один элемент сцены, дав глазам настроиться и не глядя никуда более. В этом случае как правило говорят, что наши глаза могут воспринимать динамический диапазон порядка 10-14 f-ступеней, что абсолютно перекрывает большинство компактных камер (5-7 ступеней), но на удивление недалеко от возможностей зеркальных камер (8-11 ступеней).

С другой стороны, динамический диапазон нашего глаза зависит также от яркости и контраста предмета, так что вышесказанное справедливо только при обычном дневном свете. При слабом звёздном свете, например, наши глаза могут достичь гораздо более широкого моментального динамического диапазона.

* Динамический диапазон. Наиболее распространённой единицей его измерения в фотографии является f-ступень, так что мы продолжим её использовать. Динамический диапазон описывает соотношение яркостей наиболее яркого и наиболее тёмного предметов в кадре в степенях двойки. То есть, в сцене с динамическим диапазоном в 3 f-ступени белый цвет в 8 раз ярче чёрного (покольку 2³ = 2x2x2 = 8).

фиксация движения	чувствительность к слабому свету

Авторами левого (спички) и правого (ночное небо) снимков являются lazlo и dcysurfer, соответственно.

Чувствительность. Это ещё одна важная зрительная характеристика, которая описывает способность различать нечёткие или быстродвижущиеся предметы. При ярком свете современные камеры превосходят возможности зрения относительно быстродвижущихся объектов, как показано ниже весьма необычно выглядящим результатом скоростной съёмки. Это зачастую возможно для камер со светочувствительностью ISO свыше 3200; эквивалент светочувствительности ISO для человеческого глаза при дневном свете считается равным всего лишь 1.

Впрочем, при слабом свете чувствительность наших глаз существенно возрастает (если дать им не менее получаса на адаптацию). Астрофотографы часто оценивают её диапазоном ISO 500-1000; всё же не настолько высока, как у цифровых камер, но близко. С другой стороны, камеры имеют преимущество в том, что способны посредством длительной выдержки выявлять и ещё более неяркие объекты, тогда как наши глаза не увидят никаких новых подробностей, рассматривая что-нибудь дольше, чем 10-15 секунд.

Итоги и дополнительная информация

Можно возразить, что рассуждения о том, может ли камера превзойти зрение, непоследовательны, поскольку для камер требуется другой стандарт: они нужны для создания реалистично выглядящих отпечатков. Напечатанный снимок не знает, на каких предметах сфокусируется глаз, так что каждая часть кадра должна быть предельно детальна — просто на случай, если она привлечёт внимание. Это в особенности справедливо для больших или рассматриваемых с близкого расстояния отпечатков. Однако можно и возразить, что дать сравнительную оценку возможностям камеры тоже полезно.

В целом, большинство преимуществ нашей зрительной системы проистекают из того факта, что наше сознание способно разумно интерпретировать информацию, передаваемую глазами, тогда как в случае с камерой всё, что у нас есть, — это результат работы сенсора. Но даже в этом случае современные цифровые камеры справляются на удивление неплохо, а по некоторым визуальным характеристикам даже превосходят наши глаза. По-настоящему выигрывает тот фотограф, который способен разумно собрать несколько снимков — и тем самым превзойти даже изображение, реконструированное сознанием.

Дополнительную информацию по данной теме вы можете найти в следующих статьях:

5. Основные параметр оптической системы

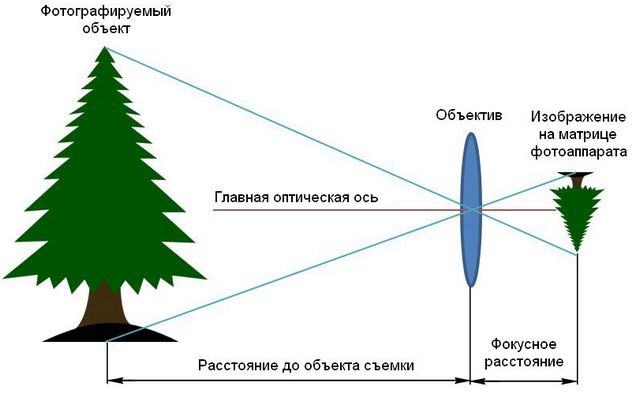

Формирование оптического сигнала в любой ОИС происходит в ее оптической системе

(ОС). Рассмотрим основные понятия и законы, характеризующие ОС с точки зрения

преобразования (формирования) в ней оптического сигнала, а также качества этого сигнала

(изображения) на выходе системы.

ОС– это организованная определенным образом совокупность оптических деталей: линз,

призм, зеркал, пластинок (плоскопараллельных и др.), диафрагм и т.д., - задачей которой

является преобразование оптического сигнала в форму, удобную для последующей регистрации

и контроля. ОС располагается между источником света и его приемником. Взаимодействие

оптического излучения (ОИ) с объектом контроля (ОК) может происходить как на входе ОС, так

и внутри нее. Последнее означает, что ОИ предварительно преобразуется ОС, приобретая

нужную для данного вида контроля форму.

Источником оптического сигнала служит предмет, а результатом преобразования этого

сигнала в ОС – изображение (этого предмета). Любые предметы конечных размеров, как

источник оптических сигналов, можно считать совокупностью светящихся точек, которые

образуют пространство предметов. Каждая светящаяся точка создает расходящийся из нее

(гомоцентрический) пучок лучей, а каждая точка изображения формируется сходящимся

световым пучком. Именно эти точки образуют пространство изображений.

Если каждая точка предмета после преобразования света в ОС дает только одну

сопряженную ей точку изображения (сохранение гомоцентричности пучков), то такое

изображение, как и система, называется стигматическим (точечным) или идеальным.

Все реальные ОС частично нарушают стигматичность пучков, (возникает астигматизм), что

ухудшает качество изображения. Однако на практике от реальных систем не требуется, чтобы

они давали идеальные изображения. Существенно лишь, чтобы погрешности изображения не

искажали основную информационную структуру оптического сигнала, например, были небольше, чем погрешности фотоприемника.

5.2. Кардинальные точки и плоскости

Подавляющее большинство оптических систем составляют центрированные ОС, т.е. такие,

все преломляющие и отражающие поверхности которых являются поверхностями вращения,

имеющими общую ось вращения. Это главная оптическая ось системы AA(рис. 5.1) Луч

идущий вдоль оптической оси не изменяет своего направления.

Рис. 5.1 Положительная оптическая система (свет распространяется слева направо)

5.Характеристики оптических систем

Основные оптические характеристики

Любая оптическая система характеризуется так называемой функцией передачи модуляции (ФПМ) и ее модулем - коэффициентом передачи модуляции (КПМ), описывающим зависимость контраста изображения, получаемого в результате проецирования пространственной частоты (чередующихся черных и белых линий) через эту оптическую систему на плоскость фотоприемника. Применительно к телевизионным системам это не что иное, как зависимость глубины модуляции видеосигнала от частоты штриховой миры испытательной телевизионной таблицы.

При оценке качества оптики телевизионными средствами измерения интерес представляет зависимость глубины модуляции видеосигнала как по центру, так и по полю формируемого изображения тест-объекта для фиксированных значений пространственной частоты, то есть от функции передачи модуляции объектива. В оптике пространственная частота определяется как количество пар линий (черная вместе с белой), укладывающихся в миллиметре плоскости фотоприемника. В телевидении разрешающая способность характеризуется количеством телевизионных линий (ТВЛ), различимых на экране монитора, которые способна передать ТВ-камера, и определяется она количеством черных и белых линий (черная и белая считаются двумя ТВЛ), укладывающихся по горизонтали или по вертикали. Эта характеристика универсальна и применима к ТВ-камере совместно с объективом.

Зная количество ТВЛ и геометрический размер фотоприемника ТВ-камеры, можно перейти к числовым значениям линий на миллиметр. Например, для ПЗС-матрицы формата 1/3", имеющей ширину активной области 4,8 мм при разрешении 500 ТВЛ, величина пространственной частоты составит 500/(2х4,8)=52 лин/мм. В качестве фотоприемника для снятия характеристик ФПМ оптики, предназначенной для систем видеонаблюдения, разумно применить ТВ-камеру, что близко к реальным условиям. ПЗС-матрица имеет высокую равномерность чувствительности по полю, что позволяет использовать ее в качестве измерительного инструмента.

Объектив характеризуется следующими параметрами:

* светосила (относительное отверстие);
* дисторсия, или геометрические искажения;
* расфокусировка, вызванная наличием хроматических аберраций (IR-коррекция);
* неравномерность освещенности по полю изображения;
* кривизна поля изображения;
* уход плоскости наилучшего изображения (ПНИ) при изменении величины диафрагмы (важная характеристика для объективов с АРД и "варифокалов").

6. Fи угол поля зрения обьектива, зависимость

Уго́л по́ля зре́ния объекти́ва — угол между двумя лучами, проходящими через центр входного зрачка объектива к наиболее удалённым от оптической осиотображаемым точкам объекта в пространстве предметов^[1]. В фото- и кинотехнике крайние отображаемые точки обычно находятся на концах диагонали поля зрения объектива. Это не означает, что, применив к данному объективу фотоприёмник бо́льшего формата, можно расширить поле объектива, так как полевая диафрагма (кадровое окно) является частью оптической системы и не только ограничивает поле зрения, но и, в частности, «срезает» (экранирует) сильно аберрированныенаклонные пучки лучей.

7. В случае, когда полевая диафрагма находится далеко от плоскости изображения, а зрачки оптической системы велики, некоторые наклоные пучки ограничиваются лишь частично. Такое ограничение отдельных лучей наклонных пучков вызывает виньетирование, поэтому углом поля зрения объектива (или другой оптической системы) принято условно считать угол 2ω’, соответствующий зоне поля изображения, имеющий виньетирование не более 50 %.

8. При этом диагональ кадрового окна (вблизи фотоприёмника), в зависимости от назначения объектива и допустимого виньетирования, может ограничивать большую или меньшую область. Например, в обычных фотографических объективах широкого применения допускается виньетирование 40-50 %, в то время как в нормальных кинопроекционных объективах — не более 20 %.

9. При отсутствии телеувеличения полевые углы в пространстве предметов и пространстве изображений равны, поэтому угол поля зрения объектива определяет и так называемый «угол изображения объектива»^[2].

10. Объектив фотоаппарата представляет собой систему линз и одной из основных его характеристик является фокусное расстояние.

11. Для того чтобы разобраться с вопросом что такое фокусное расстояние объектива и на что оно влияет, придется немного вспомнить физику.

12. Итак, лучи света, отражаясь от объектов, проходят через линзу объектива (в объективах устанавливается не одна, а несколько линз, но пока усложнять не будем). Поскольку снимаемый объект обычно находится на значительном удалении от линзы, то лучи отраженного света можно считать параллельными друг другу.

13.

14. При прохождении линзы лучи преломляются и на некотором удалении от нее они «собираются» в точку. Эта точка называется фокусом, а расстояние от фокуса до линзы – фокусным расстоянием. Плоскость, которая перпендикулярна главной оптической оси линзы и проходящая через фокус, называется фокальной плоскостью. На ней и формируется изображение.

15. На рисунке представлена идеальная ситуация, но тем не менее будем исходить именно из нее.
По сути весь принцип «перенесения» реального изображения на матрицу фотоаппарата, можно представить вот так:

16.

17. Можно сказать, что фокусное расстояние объектива – это расстояние от его оптического центра до матрицы фотоаппарата, то есть до плоскости, на которую проецируется изображение.

18. Это мы рассмотрели физический смысл понятия «фокусное расстояние», но если не вдаваться в подробности оптики и вообще забыть про физику, то фокусное расстояние определяет на сколько объектив будет способен «приблизить» объект съемки. Поэтому можно запомнить одно простое правило:

19. чем больше фокусное расстояние объектива, тем визуально ближе будет находиться снимаемый объект на фотографии

20. Фокусное расстояние измеряется в миллиметрах и обычно указывается на объективе фотоаппарата.

21.

22.

23. На фото вы видите китовый объектив NIKKOR с фокусным расстоянием 18-55 мм и корпус компактного фотоаппарата NIKON S6300, на котором также указано фокусное расстояние 4.5-45.0 мм.

24. В обоих примерах указывается два значения, например 18 и 55 мм. Это минимальное и максимальное значение фокусных расстояний, которые доступны в фотоаппарате или объективе. Такие объективы могут изменять фокусное расстояние в этих пределах и поэтому называются зум-объективами.

25. Есть также объективы с фиксированным фокусным расстоянием. Их так и называют – фикс-объективы.

7.Максимальная диафрагма и ГрИП Диафрагма

Этот термин происходит от греческого слова diaphragma, что означает перегородка. Другое название «апертура», от англ. aperture.

Объективы камер имеют разную светосилу, то есть способность пропускать через себя разное количество света. В объективы встроено специальное устройство, которое регулирует диаметр отверстия, пропускающего свет на светочувствительный элемент (матрицу) – диафрагма. Светосила определяется как отношение диаметра отверстия объектива к фокусному расстоянию.

Диафрагменное число обозначается латинской буквой F и является величиной, обратной значению относительного отверстия объектива. Определяется как отношение фокусного расстояния к диаметру входного зрачка объектива. В разных источниках можно встретить разное обозначение – диафрагма, соответствующая показателю 2.8, будет обозначаться f/2.8 либо f:2.8.

Объектив Гелиос-44-2, установлена диафрагма f11. Шкала диафрагмы - верхняя, с белыми цифрами. Как видно по шкале глубины резкости (зеленая - средняя), при установке расстояния на 2 метра (желтая шкала расстояния - нижняя) в пределах от 1,6 м до 2,9 м на снимке все объекты будут резкими. Это видно по интервалу, отмеренному цифрами 11 зеленой шкалы

Меняя F на одну ступень (или F-стоп), получаем изменение диаметра отверстия диафрагмы в 1,4 раза. Количество света, попадающего на матрицу, меняется в 2 раза. Существует стандартный ряд значений F – 1,0, 1,4, 2, 2,8, 4, 5,6, 8, 11, 16, 22, 32.

При большей светосиле объектива вы можете установить более короткую выдержку. Это преимущество, когда нужно снять движущийся объект. Также большая светосила объектива очень полезное преимущество при съемке, когда освещения недостаточно: например, съемка в помещении вечером – вечеринка, концертный зал и т.п.

В зависимости от модели фотоаппарата нужную диафрагму можно установить вручную через меню камеры, вращая управляющее колесо на корпусе камеры или же вращая кольцо диафрагмы на объективе (не на всех моделях съемной оптики оно имеется). Во всех случаях результат будет один – увеличится или уменьшится диаметр отверстия, пропускающего свет.

Что вам даст возможность менять диаметр отверстия? Чем меньше отверстие диафрагмы, тем больше глубина резко изображаемого пространства (ГРИП), кратко – глубина резкости, то есть область четкой фокусировки вокруг снимаемого объекта. ГРИП зависит от диафрагмы, фокусного расстояния, расстояния до объекта, а также и от размера матрицы. Наиболее эффективный способ управления ГРИП – это регулировка диафрагмы.

Date: 2015-07-27; view: 1284; Нарушение авторских прав
