Принципиальная схема релейной защиты блока генератор





трансформатор с генератором ТГВ-300
Блок присоединяется через два выключателя высшего напряжения к ОРУ 500 кВ, выполняемому по схеме «3/2», «4/3» или «многоугольник». Нейтраль трансформатора блока всегда наглухо заземлена. В цепи генератора отсутствует выключатель, поэтому не требуется устанавливать дополнительный трансформатор напряжения на низшей стороне блока.

Дифференциальная защита трансформатора блока, выполненная на реле ДЗТ-21, включена со стороны высшего напряжения на встроенные в силовой трансформатор трансформаторы тока. Данная защита не охватывает ошиновку на стороне высшего напряжения, поэтому последняя защищается дифференциальной защитой на реле с торможением.

Замыкание на землю в цепи возбуждения сигнализируется защитой типа КЗР-3. Защита КЗР-2 на генераторе данного блока не предусматривается. В качестве защиты от замыкания на землю обмотки статора применено устройство типа ЗЗГ-11.

На блоке устанавливается защита от повышения напряжения.

Токовая защита обратной последовательности, защита ротора от перегрузки типа РЗР-1М и дистанционная защита выполнены со ступенчатым действием.

Как и на предыдущей схеме, в выходных цепях основных и резервных защит для большей наглядности схемы условно показано по одному общему для разных защит выходному реле.

Рисунок 31 - Схема релейной защиты блока генератор- трансформатор.

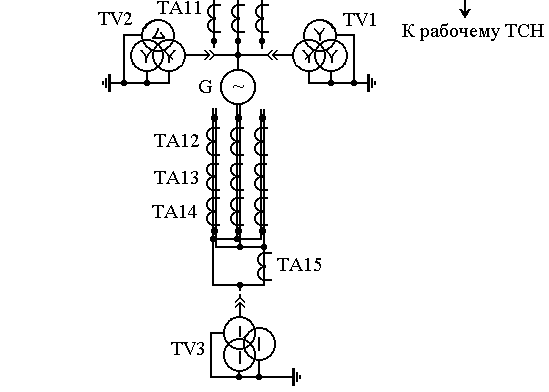

Цепи переменного тока


Рисунок 31 - Продолжение. Цепи переменного тока

Рисунок 31 - Продолжение. Цепи переменного тока


Рисунок 31 - Продолжение. Цепи переменного тока

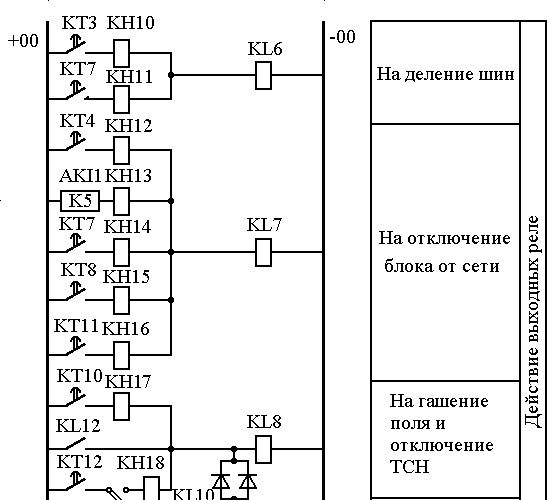

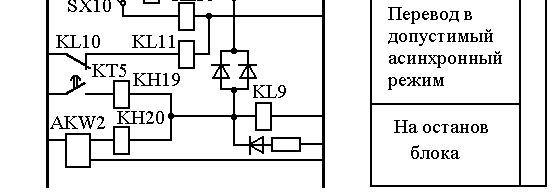

Рисунок.31- Продолжение. Оперативные цепи


Рисунок.31- Продолжение. Оперативные цепи


Рисунок.31- Продолжение. Оперативные цепи


Рисунок.31- Продолжение. Оперативные цепи

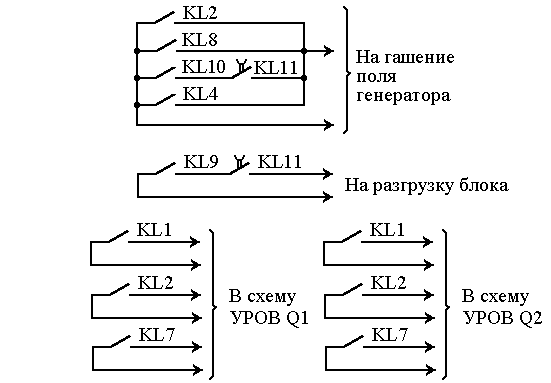

Рисунок.31- Продолжение. Цепи отключения выключателей

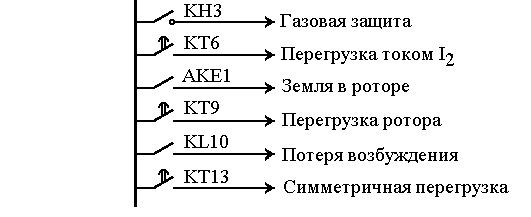

Рисунок.31- Продолжение. Цепи сигнализации

ЛИТЕРАТУРА


1.
Правила устройства электротехнических установок. М.: Энергия, 1985. 480 c.

2.
Вавин В.Н. Релейная защита блоков турбогенератор-трансформатор. М.: Энергоиздат, Энергия, 1976. 463 c.


3. Электротехнический справочник. В 3-х т. Т.3. Кн. 2. Производство и распределение электрической энергии. /Под общ. ред. профессоров МЭИ: И.Н.Орлова и др.- 7 изд., испр. и доп. М.: Энергоатомиздат, 1988.-880 c.
