Bound - логическая переменная, которая при значении true позволяет игнорировать параметры tics(2) и tics(4)

title - заголовок, который будет выводится над графической областью;

x-leg, y-leg - подписи осей графика X и Y;

x, y - координаты верхнего левого угла области в графическом окне,

w - ширина, h - высота окна.

Значения x, y, w, h измеряются в относительных единицах и лежат в диапазоне [0, 1].

После определения области в нее можно вывести график функции с помощью команды plot.

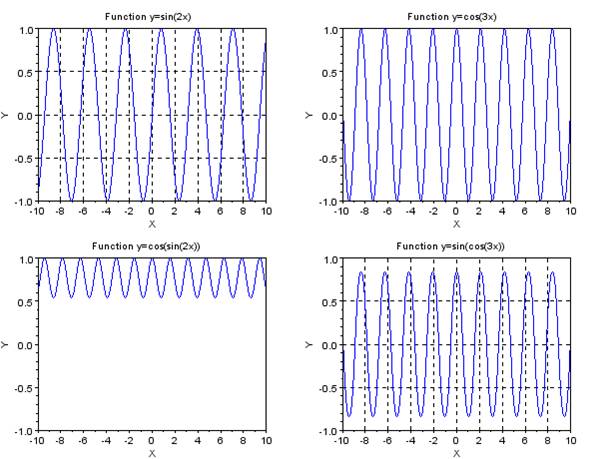

Пример. Построить графики функций z = cos(3x),
в одном графическом окне, каждый в своей системе координат.

Допустим, что изменяется на интервале [−10: 10] с шагом 0,01. Сформируем массивы значений функций Y, Z, U, V.

Используя параметр rect как самостоятельную команду, задаем шаблон размера координатных осей каждой области построения кривой.

Теперь ось X будет ограничена минимальным и максимальным значением (зависит от конкретной функции), а ось Y для всех областей ограничивается значениями y -1 и 1.

Командой tics указываем, что на всех выводимых графиках, во всех областях на оси абсцисс, должно быть 11 основных и по 2 промежуточных деления, на оси ординат-5 основных и по 10 промежуточных делений.

Для создания областей внутри графического окна используем функцию plotframe со всеми параметрами: прорисовыванием сетки комбинацией значений (%t) и (%f), выводом подписи графика и координатных осей, а также разметкой каждой из областей - массив, в котором первые два числа-координаты верхнего левого угла, а последние два - ширина и высота области.

Для формирования нового графика после каждого вызова функции plotframe выполняем функцию plot(x,y).

Еще одним способом изображения нескольких графиков в одном окне является использование функции subplot. Она также разделяет графическое окно на несколько отдельных областей, однако, по мнению авторов, имеет более простой синтаксис. Обращение к ней имеет вид:

subplot(m,n,p) или subplot(mnp)

Выполнение функции приводит к тому, что графическое окно разбивается на m окон по вертикали и n окон по горизонтали, текущим окном становится окно с номером p.

Пример. Построить графики функций ,
, , и
в одном графическом окне, каждый в своей системе координат, используя команду subplot.

Пусть x изменяется на интервале [−10: 10] с шагом 0,01. Сформируем массивы значений функций Y, Z, U, V, W, R.

C помощью функции subplot разбиваем графическое окно на заданное количество областей. Определимся, что в каждом столбце по вертикали должно быть 3, а по горизонтали 2 области для вывода графиков.

Третье число в записи функции subplot указывает, в которую из областей (счет ведется по порядку - слева направо и сверху вниз) выводится график, формируемый функцией plot(x,y).
