Управление яркостью дисплея

Для возможности ручной установки яркости экрана БИ при нажатии на клавиши *↑ (увеличить) или *↓ (уменьшить) вызывается окно для изменения яркости экрана БИ (в соответствии с рисунком 3.33).

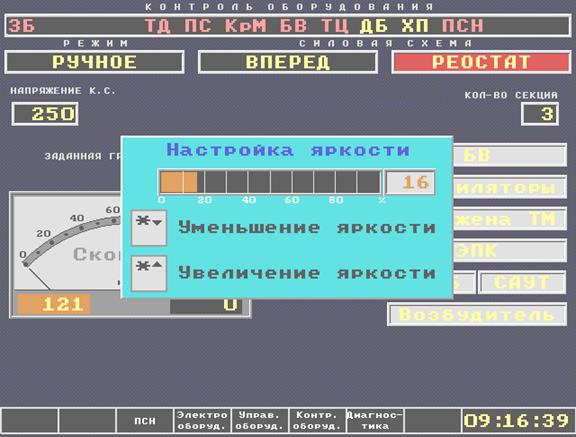

Рисунок 3.33 – Настройка яркости БИ

3.10 Кадр «Автоведение»

Кадр «Автоведение» включается путем нажатия в основном кадре клавиши «0». При этом на экране отобразится кадр, содержащий следующую информацию (рисунок 3.34):

– заданный режим управления;

– состояние силовой схемы электровоза;

– скорость движения;

– ток якоря;

– работа светофора;

– название маршрута;

– данные для автоведения.

Рисунок 3.34 – Кадр «Автоведение»

Для ввода исходных данных необходимо нажать клавишу «5 – Ввод данных», в появившемся окне (рисунок 3.35) ввести данные.

Просмотр ограничений осуществляется нажатием клавиши «6 – Просмотр огр-ний» (рисунок 3.36).

Корректировка ограничений осуществляется нажатием клавиши «7 – Измен-е огр-ний» (рисунок 3.37).

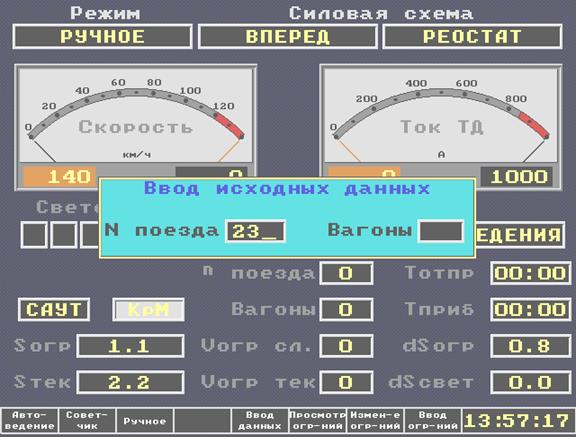

Рисунок 3.35 – Ввод исходных данных для автоведения

Рисунок 3.36 – Просмотр ограничений

Рисунок 3.37 – Корректировка ограничений
