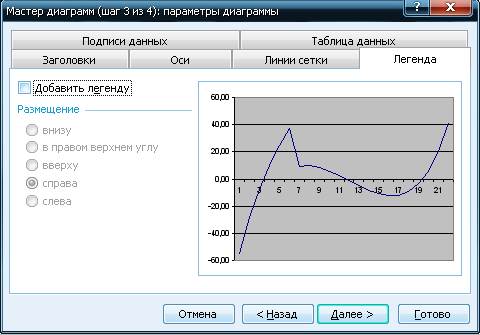

Эпюра Q, кН ⇐ ПредыдущаяСтр 3 из 3

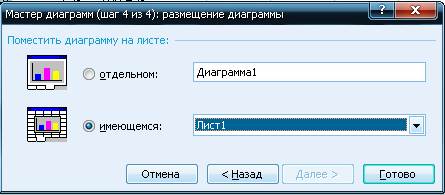

д) В окне Размещение диаграммы ставим флажок во вкладку имеющемся. Нажимаем кнопку Готово.

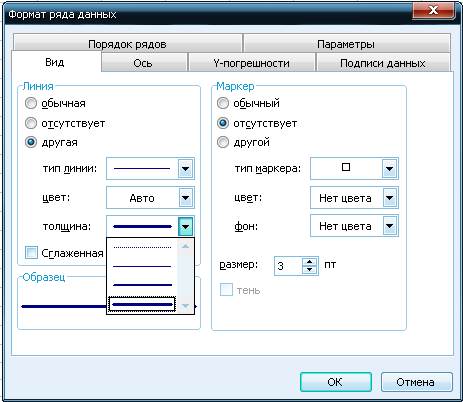

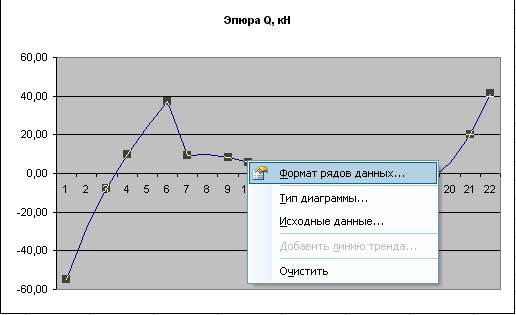

е) Щелчок по линии получившейся эпюры. Правой кнопкой мыши вызываем КМ, в окне диалога выбираем Формат рядов данных. Во вкладке Вид изменить толщину линии. Нажать кнопку ОК.
2)Для эпюр M и N делаем то же.
Нечётный вариант 1)Записываем данные своего варианта. 2)Записываем в ячейки: x, y, tga, sin a, cos a, Qб, Mб, Q, M, N. 3)Обозначаем точки в строке X. (В точках, где приложена сосредоточенная нагрузка, записываем значение точки 2 раза) 4)В строке Y вводим формулу. Формула начинается со знака “=”
=4-$B$2/$A$2^2*A7*($A$2-A7) 5) Щёлкаем левой кнопкой мыши полученное значение. В правом нижнем углу щёлкаем по маркеру и протягиваем до конечной точки 6) В строке tga вводим формулу. =4*$B$2/$A$2^2*($A$2-2*A7) 7)В строке sina вводим формулу.
=C7/КОРЕНЬ(1+C7^2) (С7 - tga) 8) В строке cosa вводим формулу.
=1/КОРЕНЬ(1+C7^2) (С7 - tga) Разбиваем арку на участки с однородной нагрузкой. 9)Определяем балочные изгибающие моменты в точках (M б, кНм) (В точках, где приложена сосредоточенная нагрузка записываем значение точки 2 раза). 10)Определяем балочные поперечные силы. (Q б, кН) 11)Определим арочные изгибающие моменты:
M=Mб-H*y Определяем арочные поперечные силы:
Q=Qб*cosa-H*sina Определим продольные силы:
N= Qб* sina+ H*cosa 12)Строим эпюры по примеру чётного варианта.
Пример 28 варианта:
|
