Глава 6 «СТАТИКА СООРУЖЕНИЙ». Определение усилий в сечениях трёхшарнирной арки
Министерство образования и науки Российской Федерации
Федеральное государственное образовательное учреждение
Среднего профессионального образования
«Ижевский монтажный техникум»
Определение усилий в сечениях
Трёхшарнирной арки
Методические рекомендации для студентов
| СОГЛАСОВАНО Цикловая комиссия Естественно-научных дисциплин Председатель _____________ И.Н. Невоструева «» __________ 2011 г. | Составлена в соответствии с Государственными требованиями к минимуму содержания и уровню подготовки выпускников по специальностям СПО Заместитель директора по учебной работе ___________ О.Л. Меркушева «» __________ 2011 г. |
Составители: Шадрин А.В., И.Н. Невоструева
Рецензент: Курбанова Д.М., преподаватель ИМТ
Содержание
Введение. 3
Глава 6 «СТАТИКА СООРУЖЕНИЙ». Определение усилий в сечениях трёхшарнирной арки. 4
(Пример нечётного варианта) 4
Построение эпюр в Microsoft Excel 9
Чётный вариант. 9
Построение эпюр изгибающих моментов, поперечных и продольных сил. 12
Нечётный вариант. 16
Формулы используемые для вычисления x, y, tga, sin a, cos a, Qб, Mб, Q, M, N. 20
Список литературы.. 24
Введение.
Дисциплина «техническая механика» содержит в себе задания для расчётно-аналитических и расчётно-графических работ по всем разделам курса технической механики. Данная методичка содержит задание для расчётно-графической работы «Определение усилий в сечениях трёхшарнирной арки» как для чётного так и нечётного вариантов и построения эпюр Q,M,N в Excel.
Глава 6 «СТАТИКА СООРУЖЕНИЙ». Определение усилий в сечениях трёхшарнирной арки.

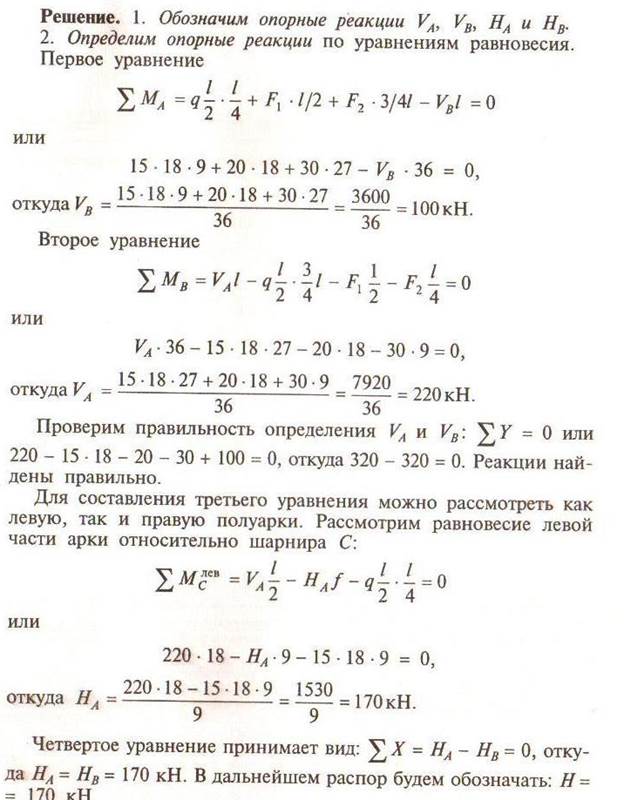

(Пример нечётного варианта)
