Электропровода

Электропроводки осветительных и силовых сетей выполняют незащищенными изолированными проводами, защищенными проводами и кабелями.

Рисунок 5 – Вид плоских проводов: а –двужильные типов АППВ, ППВ, АППР;
б – то же, трехжильные; в – двужильные типов АППВС, ППВС.

Незащищенные изолированные провода, наиболее часто используемые в электропроводках, показаны на рисунке 5.

Защищенные провода марок АПРН, ПРН, ПРГН, ПРВД, АВТ, АВТУ, АВТВ, АВТВУ, АПРФ и ПРФ используют в электропроводках с учетом способа прокладки, характера помещений и зон окружающей среды. Технология монтажа электропроводок содержит много операций, выполняемых при их ремонте.

Технология монтажа и ремонта электропроводок

Монтаж и ремонт открытых электропроводок, выполняемых плоскими проводами АППР, АППВ, ППВ, проводят в определенной технологической последовательности. Сначала размечают места установки светильников, выключателей и штепсельных розеток, линий электропроводки, крепления провода, т.е. точек забивки гвоздей, Установки скоб и мест прохода провода через стены и перекрытия, Начиная от группового щитка с постепенным переходом к отдельным помещениям.

Места установки светильников на потолке размечают в зависимости от их числа. Если в центре помещения устанавливают один светильник, то место его положения определяют натягиванием из противоположных углов крест-накрест двух шнуров. Точку их пересечения на полу отмечают мелом, затем со стремянки отвесом эту точку переносят на потолок. Если нужно установить два светильника в помещении на потолке, то на полу отбивают среднюю линию, делят ее на четыре равные части. Разметку переносят на потолок. Светильники устанавливают от стены на расстоянии 1/4 длины помещения.

После определения мест установки светильников на стене и потолке с помощью шнурка отбивают линию будущих электропроводок. На линии отмечают точки крепления провода, а также точки сквозных отверстий для прохода проводов через стены и перекрытия. Далее, используя шаблон, нам720090252095Изм.Лист№ докум.ПодписьДатаЛист31ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист31ОТЧЕТ ечают места установки ответвительных коробок, штепсельных розеток и выключателей.

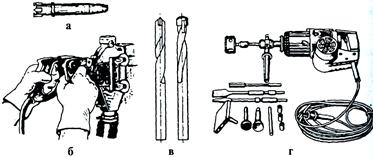

Рисунок 6 – Инструмент, механизмы и приспособления для пробивных работ:
а – пилбур; б – бороздорез; в – бурик; г – фугальный электрический молоток с набором рабочего инструмента

Если заранее не были оставлены отверстия в кирпичных, бетонных и железобетонных основаниях, их выполняют электротехническим, пневматическим или пиротехническим инструментом (рисунок 6). Проходы проводов через несгораемые стены выполняют в резиновых или поливинилхлоридных трубках, а через сгораемые — в отрезках стальных труб, с обоих концов которых надеты изоляционные втулки. Трубку в отверстии заделывают цементным раствором. Изоляционная трубка должна выходить из втулки на 5—10 мм.

В монтажную зону плоские провода поставляют в бухтах. Перед прокладкой их разматывают, разрезают на отрезки и выправляют. Для этого один конец провода закрепляют, а сам провод протягивают через специальное приспособление для правки или рукавицу, надетую на руку. Протягивать провод следует очень аккуратно, чтобы не повредить оболочку. Правку плоских проводов можно производить только при температуре не ниже -15 °С.

После правки и отрезания проводов их сматывают в бухточки. Прокладку проводов начинают с ближайшей к групповому щитку ответвительной коробки. На концах провода длиной 75 мм вырезают разделительное основание. У трехжильного провода разрезают также перемычку между второй и третьей жилами (рисунок 7, а). Провод укладывают, начиная от коробки, по всему прямолинейному участку до места поворота трассы. При этом провод на другом конце временно закрепляют, тщательно выправляют, укладывают по всей длине участка и окончательно закрепляют на всем протяжении трассы. При прокладке плоских проводов с разделительной перегородкой (кроме проводов АППР) по сгораемым основаниям под них по всей длине прокладывают асбест толщиной не менее 3 мм с выступом от края провода не менее 10 мм.

Плоские провода с разд720090252095Изм.Лист№ докум.ПодписьДатаЛист32ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист32ОТЧЕТ елительным основанием крепят гвоздями, защищая провода от повреждения. Под шляпки гвоздей во влажных неотапливаемых помещениях нужно подкладывать пластмассовые, резиновые или эбонитовые шайбы. Провода без разделительного основания крепят скобами с помощью дюбелей или гвоздей, с расстоянием между точками крепления не более 400 мм. У плоских проводов с разделительным основанием при изгибе их на ребро (при повороте трассы на 90°) в месте изгиба вырезают основание на длине 40-60 мм (рисунок 7, б).

Рисунок 7 – Операции подготовки плоского провода перед монтажом:
а – присоединение; б – изгибание на ребро в плоскости стены.

Рисунок 8 – Универсальные клещи КУ-1 и выполняемые с их помощью монтажные операции: а- отрезание провода; б-г – удаление перемычки; д – снятие изоляции; е – изготовление колец.

При разделке плоских проводов часто используют клещи КУ-1 или МБ-241, с помощью которых можно разрезать пленку, выкусывать ее, снимать изоляцию с концов проводов, зачищать жилы и изгибать колечки на концах проводов для подсоединения их под контактный винт (рис. 8, а—е).

Следующими операция720090252095Изм.Лист№ докум.ПодписьДатаЛист33ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист33ОТЧЕТ ми электромонтажа являются соединение и ответвление плоских проводов в ответвительных коробках. Эти операции выполняют сваркой, опрессованием или пайкой с последующей изоляцией полиэтиленовыми колпачками или изолирующей лентой. Провода в цепях штепсельных розеток соединяют непосредственно на контактах розеток.

Прокладку незащищенными проводами на изоляторах применяют в производственных и складских помещениях по стенам, потолкам и нижнему поясу ферм в сухих, влажных, сырых и особо сырых помещениях, а также снаружи (рисунок 9, а-в).

Детали и конструкции для крепления изоляторов и проводов изготавливают на заводах. Каждая конструкция представляет собой металлическое основание с изоляторами, на которых специальными держателями закрепляют провода. Опорные металлические конструкции (траверсы) изготавливают для крепления к фермам и стенам сваркой, хомутами для двух-, трех- и четырехпроводных линий.

Рисунок 9 – Примеры выполнения электропроводки на изоляторах:
а – по фермам; б – по стенам; в - держателями

Как правило, при монтаже электропроводок на изоляторах разметку электропроводки делают так же, как и при проводке плоскими проводами.

Изоляторы устанавливают «юбкой» вниз при всех способах их крепления. Далее устанавливают концевые изоляторы у проходов через стены и при переходе проводов с одной смежной стены на другую. Крюки и якори с изоляторами закрепляют вмазкой. Проходы проводов через стены и перекрытия выполняют в изоляционных трубках, оконцованных втулками. В каждой трубке размещают один провод.

На месте монтажа или в МЭЗ заготавливают провода и прокладывают их по подготовленным трассам, причем от проводов до поверхности стен и перекрытий минимальное расстояние должно быть не мерее 10 мм.

Спуски проводов от механических повреждений защищают на высоте от пола или площадки обслуживания не менее 1,5 м, закрывая их угловой сталью или прокладывая в трубах.

Провода закрепляют н720090252095Изм.Лист№ докум.ПодписьДатаЛист34ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист34ОТЧЕТ а штыревых изоляторах вязальной оцинкованной проволокой, на троллейных—промежуточными и концевыми держателями.

Электропроводки, выполненные изолированными и защищенными проводами и кабелями,, подвешенными к стальному тросу диаметром 3—8 мм или специальными проводами АВТ; АВТУ; АВТВ; АВТВУ, которые имеют между тремя или четырьмя свитыми жилами собственный несущий оцинкованный трос, называют тросовыми электропроводками.

Рисунок 10 – Монтаж элементов тросовых электропроводок:
а – анкер с натяжной муфтой; б – концевая заделка троса с помощью коуша и плошечных зажимов; в – несущий трос; г – натяжной сквозной болт с крюком; д – натяжной сквозной болт с кольцом; е – прокладка изолированных проводов на тросовых подвесках с заглушкой проводов на изоляторах орешкового типа; ж – заземление троса проводов АРТ с помощью свободного конца петли

Этот вид электропроводок является наилучшим для индустриального монтажа. Его применяют в любых условиях среды, включая взрывоопасные зоны отдельных классов. При пролетах между подвесками троса 6 и 12 м стрелы провеса троса должны быть соответственно 100-150 и 200-250 мм.

Рисунок 11 – Тросовая ответвительная коробка с крюком для подвески

В тросовой проводке в основ720090252095Изм.Лист№ докум.ПодписьДатаЛист35ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист35ОТЧЕТ ном применяют элементы, изготавливаемые на заводах. К торцовым стенам тросы крепят на проходных анкерах или анкерах, прикрепляемых к сквозным штырям, болтам или дюбелям (рисунок 11).

Защищенные провода АПРФ (ПРФ, ПРФл) выпрямляют на верстаке или вручную.

Провода и кабели крепят металлическими или пластмассовыми бандажами на расстоянии 10—15 мм от мест изгиба трассы и 100 мм — от их ввода в ответвительные коробки. Расстояние между точками крепления 500 мм. Несущие полосы, ленты и струны заземляют так же, как и тросовые проводки. Металлические оболочки проводов АПРФ, ПРФ, ПРФл заземляют у питающих щитков или пунктов гибкой медной перемычкой, припаянной к металлической оболочке кабеля, провода.

Кабели

Кабельные изделия предназначены для передачи и распределения электрической энергии и сигналов связи и информации, выполнения электрических соединений в различных электротехнических устройствах, изготовления обмоток электрических машин, аппаратов и приборов. Среди многих систем классификации кабельных изделий наиболее обоснованной является классификация по назначению, хотя можно классифицировать их и по другим признакам, например по области применения.

Кабельные изделия бывают различного вида:

1. Силовые кабели предназначены для передачи и распределения электрической энергии. Кабели выпускаются с медными и алюминиевыми токопроводящими жилами с изоляцией из бумажных лент, пропитанных маслом или специальными составами, а также с изоляцией из поливинилхлоридного пластиката, полиэтилена, сшитого полиэтилена, резины. Диапазон переменного напряжения, в котором используются силовые кабели, — от 660 В до 500 кВ. Кабели имеют свинцовые, алюминиевые или пластмассовые оболочки.

2. Кабели связи предназначены для передачи сигналов связи и информации. Кабели имеют медные жилы и бумажную или пластмассовую изоляцию. В качестве пластмасс используются полиэтилен, поливинилхлоридный пластикат, полистирол. Изоляция может быть комбинированной: воздушно-бумажной или воздушно-полиэтиленовой. Кабели имеют свинцовые, алюминиевые, стальные, пластмассовые или металлопластмассовые оболочки. Кабели связи делятся на высокочастотные и низкочастотные. Высокочастотные кабели — это кабели дальней связи, низкочастотные — кабели местной связи (городские телефонные, внутрирайонные и т.п.).

3. Контрольные кабели предназначены для питания приборов, аппаратов и других электротехнических устройств и используются в цепях контроля. Контрольные кабели имеют токопроводящие жилы из меди, 720090252095Изм.Лист№ докум.ПодписьДатаЛист36ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист36ОТЧЕТ биметалла алюминий-медь, алюминия. Изоляция в основном из полиэтилена и поливинилхлоридного пластиката. Используется также резиновая изоляция. Число токопроводящих жил — от 4 до 37, сечения — от 0,75 до 10 мм².

4. Кабели управления используются для целей дистанционного управления и имеют медные жилы. В качестве изоляции используются полиэтилен, поливинилхлоридный пластикат, фторопласт, резина. Число токоведущих жил — от 3 до 108. Все или отдельные токопроводящие жилы могут быть экранированными. Оболочки кабелей — пластмассовые. Поверх оболочки может накладываться панцирная броня из стальных проволок. Кабели управления могут иметь круглую или плоскую форму.

5. Радиочастотные кабели предназначены для передачи высокочастотной энергии между антеннами и различными радиотехническими и электронными устройствами, а также для соединений внутри этих устройств. Выпускаемые кабели в основном имеют коаксиальную конструкцию. Внутренний проводник медный, изоляция из полиэтилена, фторопласта или полувоздушная (пористые пластмассы, шайбы, кордель и т.п.). Поверх изоляции наложены внешний проводник и защитная оболочка из полиэтилена или поливинилхлоридного пластиката.

Кабели различают по следующим признакам: роду металла токопроводящих жил – кабели с алюминиевыми и медными жилами; роду материалов, которыми изолируют токопроводящие жилы – кабели с бумажной, пластмассовой и резиновой изоляцией; роду защиты изоляции жил кабелей от влияния внешней среды – кабели в металлической, пластмассовой и резиновой оболочке; способу защиты от механических повреждений – бронированные и небронированные; количеству жил – одно-,двух-,трех-,четырех- и пятижильные (рисунок 12).

Рисунок 12 – Конструкция кабелей:
а – двужильные кабели с круглыми сегментными жилами; б – трехжильные поясной изоляцией и отдельными оболочками; в – четырехжильные с нулевой жилой круглой, секторной или треугольной формы: 1- токопроводящая жила» 2-нулевая жила; 3 – изоляция жилы; 4 – экран на жиле; 5- поясная изоляция; 6 –заполнитель; 7 – экран на изоляции жилы; 8 – оболочка; 9 – бронепокров; 10 – наружный.

Каждая конструкция каб720090252095Изм.Лист№ докум.ПодписьДатаЛист37ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист37ОТЧЕТ елей имеет свои обозначения и марку. Марка кабеля составляется из начальных букв слов, описывающих конструкцию кабеля.

Шины

Устройство для канализации электроэнергии, состоящее из голых или изолированных шин, изоляторов, соединительных, защитных и опорных конструкций, называют шинопроводом. Они распространены в установках напряжением до 1000 В. Шины электротехнического назначения выпускаются медными и алюминиевыми. Медные шины (ГОСТ 434-78) применяются в тех случаях, когда используется их повышенная гибкость, в коррозионных условиях и т.д. Марки медных шин: ШММ — шины мягкие медные, ШМТ — шины медные твердые, ШМТВ — шины медные твердые из бескислородной меди. Обозначения размеров шин такие же, как и для прямоугольной проволоки: а — меньшая сторона (толщина), b — большая сторона (ширина). Номинальный размер шин по стороне а составляет от 4 до 30, по стороне b — от 16 до 120 мм. Минимальное сечение выпускаемых медных шин 180, максимальное — 1500 мм². Предельные отклонения размеров шин по сторонам а и b находятся в пределах ±0,02-^-0,35 мм в зависимости от размеров шин.

Шинопроводы могут быть открытыми и защищенными от воздействий окружающей среды.

Открытые шинопроводы представл720090252095Изм.Лист№ докум.ПодписьДатаЛист38ОТЧЕТ 00Изм.Лист№ докум.ПодписьДатаЛист38ОТЧЕТ яют собой неизолированные шины, прокладываемые на изоляторах по опорным конструкциям на высоте не менее 3,5 м от пола и 2,5 м от настилов кранов.

Защищенные магистральные и распределительные шинопроводы по сравнению с открытыми обладают следующими преимуществами: они имеют высокую заводскую готовность, небольшие габариты, ремонтопригодны, обеспечивают повышенную надежность при эксплуатации.

Удельное электрическое сопротивление шин постоянному току не должно превышать 0,0282 мкОм • м.

Предел прочности при растяжении шин составляет для сечений до 500 мм не менее 118 МПа, для сечений свыше 500 мм — не менее 113 МПа. Относительное удлинение должно быть соответственно не менее 5 и 6%. Срок службы алюминиевых неизолированных шин установлен равным 25 годам.

Прессованные шины прямоугольного сечения электротехнического назначения выпускаются из алюминия и алюминиевого сплава в соответствии с ГОСТ 15176-89. Сечение шин от 0,29 до 359 см², ширина от 10 до 500 мм, толщина от 3 до 110 мм.

Шины по состоянию материала изготовляются без термической обработки (горячепрессованными), закаленными и естественно состаренными, не полностью закаленными и искусственно состаренными.

Удельное электрическое сопротивление шин постоянному току при температуре 20 °С должно быть не более 0,0290 мкОм•м для шин из алюминия марок АДО, АДОО, А7, А6, А5, А5Е; не более 0,0310 мкОм•м для горячепрессованных шин из алюминиевых сплавов марок АД 31 и АД 31Е; не более 0,0350 мкОм•м для шин из алюминиевых сплавов марок АД 31 и АД 31Е в закаленном и естественно состаренном состоянии; не более 0,0325 мкОм•м для шин из алюминиевых сплавов марок АД 31 и АД 31Е в закаленном и искусственно состаренном состоянии и не более 0,0330 мкОм•м для шин из алюминиевого сплава марки АД 31 в не полностью закаленном и искусственно состаренном состоянии.
