Исследование гашение дуги в контакторах переменного тока

Для гашения дуги переменного тока используются следующие системы:

1. Магнитное гашение дуги с помощью катушки тока и дугогаси­тельной камеры с продольнойили лабиринтной щелью.

2. Дугогасительная камера с деионной решеткой из стальных пластин.

В первом случае как и в контакторах постоянного тока, гашение дуги происходит из-за растягивания дуги, увеличения ее сопротивле­ния, охлаждения ее воздухом. Недостатками этого метода гашения ду­ги являются: увеличение потерь в контакторе из-за потерь в стали магнитной системы дугогашения, что ведет к повышению температуры контактов, расположенных вблизи дугогасительного устройства, и возникновению больших перенапряжений из-за принудительного обрыва тока

Широкое распространение получила дугогасительная камера с деионной решеткой из стальных пластин. Дуга, возникающая после расхождения контактов, втягивается в клиновидный паз параллельно расположенных стальных пластин. В верхней части дуга пересекается пластинами и разбивается на ряд коротких дуг. При вхождении дуги в решетку возникают силы, тормозящие движение дуги. Для уменьше­ния этих сил дуга, смещенная относительно середины решетки, вна­чале пересекает пластины с нечетными номерами, а потом уже с чет­ными. После того как дуга втянется в решетку и разобьется на ряд коротких дуг, в цепи возникает дополнительное падение напряжения на каждой паре электродов.

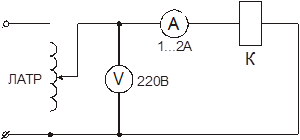

Рис. 2. Схема для исследования контактора переменного тока.

U­_ср – напряжение срабатывания;

I­_ср – ток срабатывания;

I­_ср.н – номинальный ток срабатывания при номинальном напряже­нии;

I­_н – номинальный ток втягивающей катушки;

U­_в – напряжение возврата;

К­_в – коэффициент возврата;

Р­_н – номинальная активная мощность, потребляемая катушкой

Р_н = I_н² × R.

Р_ср.н = I_ср.н² × R.

S_н = I_н × U_н.

S_ср.н = I_ср.н × U_н

Р_н, Р_ср.н, S_н, S_ср.н – после измерения активного сопротивления катушки определить расчетным путем.

Установить разницу между I­_н и I­_ср.н, найти их кратность К = I­_ср.н / I­_н.

Примечание: I­_ср.н определять при неподвижных контактах.

Способы гашения дуги: Магнитного дутья, с помощью катушки тока и дугогаси­тельной камеры с продольнойили лабиринтной щелью, дугогасительная камера с деионной решеткой из стальных пластин.

Литература

1. Родштейн Л.А. Электрические аппараты. – Л.: Энергия, 1971.

2. Чунихин А.А. Электрические аппараты. – М.-Л.: Энергия, 1975.

3. Бабиков М.А. Электрические аппараты. – М.-Л.: Госэнергоиздат, 1956.

Вывод: Мы изучили конструкции, принцип действия контакторов постоянного и переменного тока. Исследовали схемы включения контакторов и снялиих параметры.

.
