Водопровідна мережа

Водопровідна мережа – один з основних елементів системи водопостачання. Вона являє собою сукупність водопровідних ліній (трубопроводів) для подачі води до місць споживання. Водопровідна мережа складається з водоводів, магістральної мережі і розподільних трубопроводів.

Водоводи прокладають для транспортування від джерела водопостачання до очисних споруд і від резервуарів чистої води до магістральної мережі. Згідно з санітарними нормами і правилами (СНіП), водоводи повинні мати не менше, ніж дві паралельні лінії трубопроводів з відстанню між ними 10…100м і пропускною спроможністю не менше 70% розрахункової витрати системи водопостачання.

Мережа міського, або іншого населеного пункту, призначена для розподілення води по його території, забезпечення можливості відбирання в заданих точках потрібної кількості води і створення необхідних вільних напорів. Крім того, мережа повинна мати певну надійність, тобто підтримувати заданий рівень забезпечення водою споживачів при будь-яких можливих аваріях її ліній.

За характером своєї роботи водопровідні лінії можуть бути поділені на дві категорії: 1) магістральні, які служать, в основному, для транспортування води; 2) розподільні, призначені для роздавання води споживачам.

За конфігурацією відповідні мережі бувають розгалуженими (рис. 7.14а) і кільцевими (рис. 7.14б).

Тупикові мережі не забезпечують безперебійності водопостачання, тому їх можна застосовувати в тих випадках, коли за СНіП допустимі перерви в подачі води або коли є запаси води для постачання об’єкта на час відновлення трубопровіда після аварії.

Для міських, селищних і виробничих водопроводів, як правило, улаштовують кільцеві мережі. При кільцевих мережах завдяки наявності паралельних ліній аварія на будь-якій ділянці не призводить до припинення подачі води споживачам, крім тих, хто постачається безпосередньо від пошкодженої ділянки.

Водопровідна мережа проектується на основі архітектурного панування населеного пункту з урахуванням розташування вулиць, кварталів, окремих великих споживачів води – заводів, фабрик, ферм та інших підприємств, до яких потрібно підводити магістралі. При цьому беруться до уваги взаємне розташування джерела і об’єкта водопостачання, рельєф місцевості, ґрунтові умови, наявність штучних і природних перешкод.

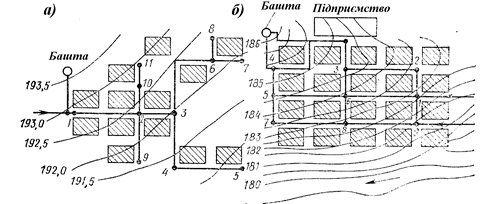

Рис. 7.14. Конфігурація мережі:

а – тупикова; б - кільцева

Взаємна ув’язка перелічених вимог і факторів на стадії проектування називається трасуванням мережі.

Вибір загальної схеми водопостачання як населеного пункту, так і промислових і сільськогосподарських підприємств і споруд є однією з найбільш складних і відповідальних задач, від розв’язання якої залежить і безперебійна подача необхідної кількості води всім споживачам, і вартість будівництва, і експлуатація системи.

Найбільш поширеними в практиці є так звані однозонні схеми водопостачання, які використовують для забезпечення водою споживачів (міст, селищ, промислових і сільськогосподарських підприємств), розташованих на порівняно невеликих територіях зі спокійним рельєфом. Одно зона система може бути без башти, з баштою на початку мережі і з контррезервуаром.

Схему водопостачання без башти застосовують для постачання води об’єктів, що рівномірно витрачають воду протягом доби і необхідність в улаштуванні регулюючих ємкостей відпадає.

Схема з баштою на початку мережі застосовується в тих випадках, коли водоспоживання в межах доби нерівномірна, а водоводи подають воду по мережі в найбільш високу точку місцевості. Башта як би розділяє систему на дві частини. Висота підйому води, а отже, і подача насосів ІІ-го підйому визначаються висотою башти. Мережа живиться від башти, яка є для неї водоживильником.

Якщо найбільш висока точка місцевості знаходиться на протилежній стороні від місця подачі води в мережу водоводами, застосовують схему водопостачання з контррезервуаром. Характерним для такої схеми є те, що в години максимального водоспоживання мережа отримує воду з двох сторін – від водоводу і від контррезервуара, а в години мінімального водоспоживання надлишок води, яку подає насосна станція, транзитом проходить по мережі від водоводу до контррезервуара і поповнює його.
