Приплив води до дренажних колодязів

При проектуванні водоприймачів підземних вод однією з основних задач є розрахунок продуктивності водозабору. Цей розрахунок виконують на основі закону фільтрації, з урахуванням гідравлічних умов стану підземного потоку, а також розташування водоприймальної частини колодязя в пласті, що обраний до експлуатації.

Приплив води до досконалого дренажного колодязя. Для досконалого колодязя, тобто такого, що досягає водонепрохідного шару (рис.7.10), і при рівномірному відкачуванні води з нього (Q=const), глибина води в колодязі знизиться від H_o до h_o, тобто на величину Z. Рівень вільної поверхні води в грунті (водоносному пласті) навколо колодязя буде плавно зменшуватися від природного рівня ґрунтових вод (РГВ) до відмітки в колодязі і утворювати депресивну поверхню. В плоскому перерізі рівень ґрунтових вод на ділянці водозниження буде характеризуватися кривою депресії.

Приплив води (дебіт) до такого колодязя при уклоні водонепрохідного шару J=0 визначають за формулою Дюпюї:

(7.5)

де H₀ – глибина (потужність) водоносного пласту; h₀ – глибина води в колодязі; k – коефіцієнт фільтрації ґрунту; r₀ – радіус колодязя; R₀ – радіус впливу колодязя (радіус депресійної воронки).

Для попередніх розрахунків радіуса впливу значення R₀ (м) – можуть бути прийняти такими:

дрібнозернисті ґрунти – R₀=100...200;

cередньозернисті ґрунти - R₀=250..600;

крупнозернисті ґрунти – R₀=700...1000.

На практиці для визначення радіуса впливу колодязя часто користуються емпіричною формулою Зихарда:

,

(7.6)

в якій Z=H₀-h₀.

Рис. 7.10. Круглий досконалий колодязь:

1- природний рівень ґрунтових вод; 2 – крива депресії; 3 – водоносний шар; 4 – водотривкий шар

Приплив води до досконалого артезіанського колодязя. Артезіанський колодязь забирає воду з водоносного шару, обмеженого зверху і знизу водонепроникними грунтами (рис.7.11). Вода в такому шарі знаходиться під тиском і зветься артезіанською водою. В цьому випадку статичний напір H₀ і напір у будь-якому перерізі h відрізняється від потужності а, водоносного шару.

Дебіт (витрата) артезіанського колодязя визначається за формулою:

(7.7)

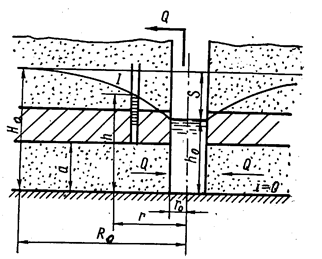

Рис.7.11. Приплив води до круглого колодязя

Дебіт недосконалих колодязів. Для недосконалих колодязів при усталеному русі підземних вод їх продуктивність визначають за формулами

напірні водоносні пласти:

(7.8)

безнапірні водоносні пласти:

(7.9)

Фільтраційний опір ξ в цих формулах визначають за допомогою графіків (рис.7.12) в залежності від співвідношення l/a і а/r₀, тобто від довжини водоприймальної частини колодязя l і потужності водоносного пласта а, а також потужності і радіуса колодязя r_0.

Рис.7.12. Графіки додаткового опору ξ, обумовленого недосконалістю свердловини за ступенем розкиття пласта:

а – при примиканні фільтра колодязя до водоупору; б – при розташуванні фільтра колодязя в середній частині шару
