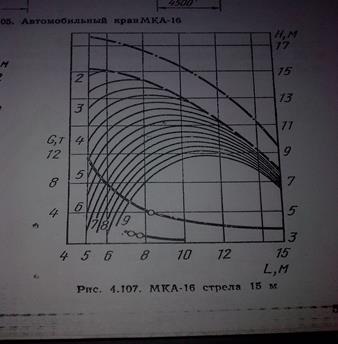

Номограмма крана МКА-16

Сравнение вариантов опалубки

Для бетонирования отдельно стоящих фундаментов сравним два варианта опалубки:

1) Деревянная опалубка «ГПИ Промстройпроект»

2) Металлическая опалубка «Монолит-72»

При монтаже опалубки по первому варианту монтажный кран не требуется, по второму вариант монтаж опалубки ведется с использованием крана G=16t и маркой МКА-16

Калькуляция трудовых затрат и зарплаты на оба варианта

Таблица 3

Наименование работы	Шифр норм ЕНиР	Ед.изм.	Объем работы	Состав звена: (профессия, разряд, количество)	Норма времени на единицу величины, чел.-ч (маш.-ч)	Затраты труда на весь объем работ, чел.-ч.	Расценка единицы величины, руб, коп	Сумма заработной платы за весь объем
Деревянная опалубка «ГПИ Промстройпроект»
Монтаж щитовой опалубки при площади щитов до 1 м2	Е4-1-34,	м2	627,12	Слесарь 4р-1 Зр-2	0,62	388,81	0,443	277,81
Разборка щитовой опалубки при площади щитов до 1 м2	Е4-1-34,	м2	627,12	Слесарь Зр-1 2р-2	0,15	94,07	0,101	63,34
	Итого:					482,88		341,15
Металлическая опалубка «Монолит-72»
Установка блока отдельно стоящего фундамента до20 м2	Е4-1-38	м2	627,12	Слесарь 4р-1 Зр-2	0,28	175,59	0,209	131,07
Установка блока отдельно стоящего фундамента до 20 м2	Е4-1-8	м2	627,12	Маш-т 6р-1	0,201	126,05	0,213	133,58
Разборка блока отдельно стоящего фундамента до 20 м2	Е 4-1-38	м2	627,12	Слесарь 4р-1 Зр-2	0,20	125,42	0,149	93,44
Разборка блока отдельно стоящего фундамента до 20 м2	Е 4-1-8	м2	627,12	Маш-т 6р-1	0,12	75,25	0,13	81,53
	Итого:					502,31		439,62

Технико-экономическое сравнение вариантов опалубки

Требуется определить ТЭП по каждому варианту и сравнить их.

Вариант

Определение трудоемкости опалубочных работ. Трудоемкость определения опалубки определяется по формуле:

Т_э=Т_м^/+Т_м^//+Т_д^/+Т_д^//+Т_оч+Т_см

Т_м^/ - трудовые затраты плотников на монтаж опалубки;

Т_м^// - трудовые затраты машиниста на монтаж опалубки;

Т_д^/ - трудовые затраты плотников на демонтаж опалубки;

Т_д^// - трудовые затраты машиниста на демонтаж опалубки;

Т_оч - трудовые затраты плотников на очистку опалубки;

Т_см - трудовые затраты плотников на смазку опалубки;

Т_м^/=388,81 чел/ч

Т_м^//=0 так как кран не используется

Т_д^/=94,07 чел/ч

Т_д^//=0

Т_оч=0 так как очистка входит в состав работ

При смазке опалубки вручную кистями нормы времени на 100 м² поверхности составляет 0,3-0,5 чел/дн. Принимаем нормы времени равные 0,3 чел/дн.

Определяем трудоемкость смазки деревянной опалубки на весь объем работ в чел/ч:

Находим трудоемкость опалубочных работ:

Т_и - трудоемкость изготовления опалубки;

Т_р - трудоемкость ремонта опалубки;

n - нормативная оборачиваемость опалубки;

Определяем трудоемкость изготовления и ремонта опалубки по прил 1 табл. 1.1 для деревянной опалубки ГПИ «Промстройпроект» находим трудоемкость изготовления и ремонта на 100 м² опалубки:

Т_и¹⁰⁰=21,6 чел/дн

Т_р¹⁰⁰=1,12 чел/д

n=5

Эксплуатационная стоимость опалубки определяется по формуле:

Сумма з/п рабочих при устройстве опалубки определяется по формуле:

Из таблицы калькуляции выписываем з/п рабочих на монтаж и демонтаж опалубки

С_м^р=277,81 руб.

С_д^р=63,34 руб.

Смазку поверхности опалубки производят рабочие 2 разряда с часовой тарифной ставкой равной 0,493 руб, затраты труда на смазку всей опалубки берем из расчета трудоемкости 17,9 чел/ч. Определяем з/п за смазку всей поверхности опалубки.

Сумма з/п рабочих при устройстве 100 м опалубки определяется по формуле:

С_маш⁼0 так как кран не используется

Стоимость инвентарных креплений на 100 м опалубки находим по прил 1 табл. 1.1:

С_м=2,22 руб.

Расход на смазку 100 м деревянной опалубки составляет 2,5-3 кг, металлической 1,5-2 кг. Принимаем расход смазки 3 кг и стоимость 1 кг смазки 0,05 руб. Находим стоимость смазочных материалов.

Стоимость единицы продукции (100 м) опалубки определяется по формуле:

С_и- стоимость изготовления опалубки;

С_р- стоимость ремонта опалубки;

С_в- стоимость возвратных сумм на 100 м опалубки;

С_и=473 руб.;

С_р=107,12руб.;

С_в=23 руб.;

Приведенные затраты на единицу опалубочной поверхности (100 м²) определяется по формуле:

К_уд- удельные капиталовложения на единицу готового объема работ;

Е_н - нормативный коэффициент эффективности в строительстве;

К_уд=0 так как кран не используется;

Е_н=0,12;

Вариант

Определение трудоемкости опалубочных работ. Трудоемкость определения опалубки определяется по формуле:

Т_э=Т_м^/+Т_м^//+Т_д^/+Т_д^//+Т_оч+Т_см

Т_м^/=175,59 чел/ч

Т_м^//=126,05 чел/ч

Т_д^/=125,42 чел/ч

Т_д^//=75,25 чел/ч

Т_оч=0 так как очистка входит в состав работ

Т_см=0

Находим трудоемкость опалубочных работ:

Т_и - трудоемкость изготовления опалубки;

Т_р - трудоемкость ремонта опалубки;

n - нормативная оборачиваемость опалубки;

Определяем трудоемкость изготовления и ремонта опалубки по прил.1 табл.1.1 для деревянной опалубки «Монолит-72» находим трудоемкость изготовления и ремонта на 100 м² опалубки:

Т_и¹⁰⁰=75,5 чел/дн

Т_р¹⁰⁰=0,1 чел/дн

n=80

Эксплуатационная стоимость опалубки определяется по формуле:

Сумма з/п рабочих при устройстве опалубки определяется по формуле:

Из таблицы калькуляции выписываем з/п рабочих на монтаж и демонтаж опалубки:

С_м^р=131,07 руб.

С_д^р=93,44 руб

С_см=0

Сумма з/п рабочих при устройстве 100 м опалубки определяется по формуле:

Стоимость машино-смены крана определяется по формуле:

Е – единовременные затраты;

Г – годовая сумма затрат на амортизацию

Т_год.см – количество смен работы крана за год;

С_тэ – текущие эксплуатационные затраты на маш/см;

Из прил.1 табл.2.1. выписываем значение Т_год.см=308см.

Определяем затраты труда машиниста на весь объем опалубочных работ:

Находим стоимость машинного времени крана на 100м² опалубки:

Стоимость инвентарных креплений на 100 м опалубки находим по прил 1 табл. 1.1: С_м=0.

Расход на смазку 100 м² деревянной опалубки составляет 2,5-3 кг, металлической 1,5-2 кг. Принимаем расход смазки 2 кг и стоимость 1 кг смазки 0,15 руб. Находим стоимость смазочных материалов.

Стоимость единицы продукции (100 м) опалубки определяется по формуле:

С_и- стоимость изготовления опалубки;

С_р- стоимость ремонта опалубки;

С_в- стоимость возвратных сумм на 100 м опалубки;

С_и=1250 руб.;

С_р=13,47руб.;

С_в=2,65 руб.;

Годовая выработка машины или комплекта машин занятых на опалубочных работах определяется по формуле:

П_э.уср- усредненная производительность машины находится по формуле:

Приведенные затраты на единицу опалубочной поверхности (100 м²) определяется по формуле:

К_уд- удельные капиталовложения на единицу готового объема работ определяется по формуле:

С_им- инвентарно-расчетная стоимость крана МКА-16 определяется по табл.2.11: С_им=26540руб.

Е_н - нормативный коэффициент эффективности в строительстве;

Е_н=0,12

7. Подбор комплекта машин для подачи бетонной смеси

Комплект машин для подачи на рабочее место бетонной смеси, арматуры и опалубки, для возведения столбчатых отдельно стоящих фундаментов подбираем по двум вариантам:

1-й вариант: все материалы (бетонная смесь, опалубка, арматура) подаются на рабочее место одним краном МКА-16.

2-й вариант: опалубка и арматура подаются на рабочее место краном МКА-16, а бетонная смесь подается автобетононасосом АБН-60.
