Вид конструкции, требования к бетону и бетонируемой поверхности

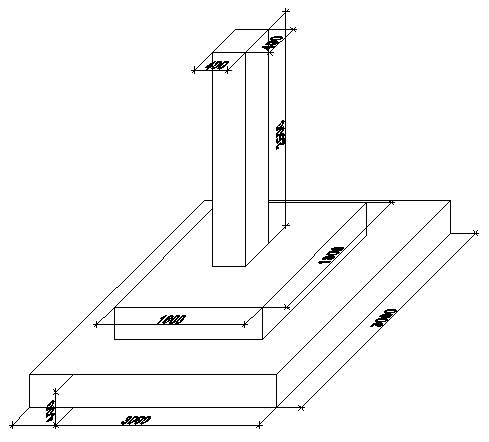

Рисунок 1.1 – Схема бетонируемой конструкции

Отдельностоящие мелкозаглубленные столбчатые фундаменты устраиваются в каркасных и бескаркасных зданиях под колоннами, столбами и пилястрами. Использование фундаментов данного типа в качестве опор под несущие стены бескаркасных зданий — возможно, но для этого отдельные вертикальные фундаментные столбы должны быть связаны между собой единым монолитным ленточным ростверком, обеспечивающим их совместную пространственную работу и служащим площадкой для опирания стен.

Отдельностоящие монолитные фундаменты столбчатого типа как правило состоят из двух частей: плитной и подколонной (оголовка). Плитная часть может быть выполнена ступенчатой (количество ступеней обычно принимается не более трех). В фундаментах стаканного типа под сборные железобетонные колонны подколонная часть (оголовок) может отсутствовать.

Бетонирование.До начала работ по укладке бетонной смеси в опалубку необходимо закончить монтаж арматуры и опалубки в пределах захватки. Перед укладкой бетонной смеси нужно проверить качество установки и закрепления опалубки, а также всех конструкций и элементов, закрываемых в процессе бетонирования (арматура, закладные детали и др.).

Перед укладкой бетонной смеси необходимо:

- проверить правильность установки арматуры и опалубки, установки и закрепления фиксаторов, обеспечивающих необходимую толщину защитного слоя бетона;

- принять по акту все скрытые конструкции и элементы, доступ к которым после бетонирования будет невозможен;

- очистить арматуру и опалубку от мусора, грязи и ржавчины. В состав работ по бетонированию отдельных конструкций входят:

- прием бетонной смеси и подача ее в зону производства работ;

- укладка и уплотнение бетонной смеси;

- уход за бетоном в процессе набора им требуемой прочности.

Бетонная смесь в опалубку фундаментов может подаваться кранами, бетоноукладчиками и бетононасосами. Наибольшее распространение получила укладка бетонной смеси в бадьях с помощью кранов.

Доставка бетонной смеси к месту укладки осуществляется автобетоновозами и автобетоносмесителями.

Для возведения фундаментов используют тяжелый бетон классов. Подвижность бетонной смеси должна соответствовать осадке конуса для неармированных и малоармированных фундаментов 10—30 мм, при перемещении ленточными конвейерами—не выше 60 мм, при транспортировке бетононасосами 50—80 мм.

Наибольший размер зерен крупного заполнителя в бетонной смеси не должен превышать 1/3 наименьшего размера конструкции, а в армированных конструкциях—3/4 наименьшего расстояния в свету между стержнями арматуры.

Фундаменты с подколонниками, армированными перекрещивающимися хомутами, бетонируют непрерывно участками высотой 1,5—2 м с подачей смеси через окна, устраиваемые в боковых стенах опалубки.

В два этапа бетонируются небольшие фундаменты. Первоначально заполняют опалубку ступенчатой части. Уплотняют бетонную смесь вибратором. Затем продолжают укладку бетонной смеси в подколонник до низа стакана под колонну или низа анкерных болтов, а на втором этапе бетонируется верх подколонника после установки пустотообразователя стакана или анкерных болтов. При трехэтапном бетонировании крупных фундаментов укладка бетонной смеси в нижние ступени и подколонник осуществляется раздельно.

При бетонировании фундамента сразу на всю высоту в зоне перехода ступенчатой части в подколонник возможно образование усадочных трещин, что может снизить несущую способность фундамента. Чтобы предотвратить образование усадочных трещин по окончании бетонирования ступеней делают технологический перерыв для набора прочности бетоном и его усадки. Затем бетонируют подколонник.

Бетонную смесь укладывают горизонтальными слоями толщиной 0,3...0,5 м, без разрывов по длине и с последовательным направлением укладки в одну сторону во всех слоях.

Каждый слой тщательно уплотняют вибробулавами (глубинными вибраторами). При уплотнении бетонной смеси не допускается опирание вибраторов на арматуру, закладные детали, винтовые стяжки и другие элементы опалубки.

При уплотнении бетонной смеси конец рабочей части вибратора должен погружаться в ранее уложенный слой бетона на 5...10 см. Шаг перестановки вибратора не должен превышать 1,5 радиуса его действия.

Вибрирование на одной позиции должно обеспечить достаточное уплотнение, основными признаками которого являются:

- прекращение оседания уложенной бетонной смеси;

- появление цементного молока на ее поверхности;

- прекращение выделения на поверхности пузырьков воздуха.

Извлекать вибратор при перестановке следует медленно и, не выключая его, давать тем самым возможность пустоте под наконечником равномерно заполняться бетонной смесью. Укладку последующего слоя бетонной смеси необходимо выполнять до начала схватывания бетона предыдущего слоя. Перерыв между укладкой слоев бетонной смеси может быть в переделах 40 мин, но последующий слой должен быть уложен до начала схватывания бетонной смеси.

После укладки бетонной смеси в опалубку необходимо создать благоприятные температурно-влажностные условия для твердения бетона. Горизонтальные поверхности забетонированной конструкции укрывают влажной мешковиной, брезентом, опилками, рулонными материалами на срок, зависящий от климатических условий и в соответствии с рекомендациями технологической карты на эти работы. [2]
