Рамы на двух опорах с промежуточным шарниром

Как отмечалось выше, рамы на двух шарнирно-неподвижных опорах с одним промежуточным шарниром также являются статически определимыми.

Пример 10. Рассмотрим построение эпюр для рамы с промежуточным шарниром (рис.14,а)

В дополнение к условиям равновесия, рассмотренным в примерах 8 и 9, здесь для определения неизвестных реакций используются еще два условия: и , каждое из которых по своей сути выражает факт равенства нулю изгибающего момента в промежуточном шарнире С (рис.14,а).

Для определения четырех неизвестных реакций возможно использование различных комбинаций уравнений равновесия, но чаще всего используются следующие уравнения:

При этом для проверки вычисленных реакций служат уравнения:

При заданных нагрузках (рис.14,а) уравнения равновесия принимают вид:

Знак "-", полученный при вычислении реакции , говорит о необходимости изменить принятое для нее направление на противоположное (перечеркнутая стрелка на рис.15,а).

Рис 14.

Проверяем правильность вычисления опорных реакций.

Теперь вычисляем значения в характерных сечениях, выбирая для сечений 1-8 левую отсеченную часть, а для сечений 9-14 - правую.

Из рассмотрения левой отсеченной части:

(сжаты правые волокна стойки);

(сжаты нижние волокна ригеля);

Вновь подчеркнем, что знаки "+" и "-" для изгибающих моментов принимаются относительно, то есть для разграничения противоположно направленных моментов, а эпюра строится со стороны сжатых волокон.

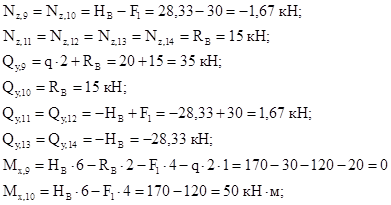

Из рассмотрения правой отсеченной части:

(сжаты верхние волокна ригеля)

(сжаты правые волокна стойки)

Эпюры , построенные по вычисленным значениям, приведены на рис.14,б,в,г.
