Балки на двух опорах

В отличие от консольных балок, при расчете балок на двух шарнирных опорах необходимо сначала определить опорные реакции из уравнений статики, так как и в левую, и в правую отсеченные части для любого сечения, расположенного между опорами, попадает соответствующая реакция.

Для плоской системы число уравнений статики в общем случае равно трем. Если балка загружена только вертикальными нагрузками, то горизонтальная реакция шарнирно-неподвижной опоры равна нулю, и одно из уравнений равновесия обращается в тождество. Таким образом, для определения реакций в опорах шарнирной балки используются два уравнения статики:

Условие используется для проверки вычисленных значений опорных реакций.

Пример 5. Построить эпюры для балки с шарнирным опиранием (рис.8).

Порядок расчета.

1. Вычисляем реакции опор.

Проверка:

2. Намечаем характерные сечения.

В отличие от консольных балок здесь известны обе опорные реакции, поэтому для любого сечения можно рассматривать как левую, так и правую отсеченную часть.

3. Определяем поперечные силы в характерных сечениях.

Строим эпюру .

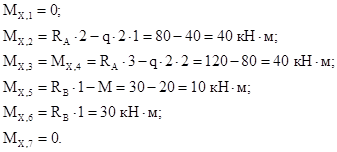

4. Определяем изгибающие моменты в характерных сечениях.

Рис. 8

Строим эпюру

Пример 6. Построить эпюры и для балки на двух опорах с консолью (рис.9,а)

Порядок расчета.

1. Вычисляем опорные реакции.

Во втором уравнении равновесия (впрочем, как и в первом) момент от распределенной нагрузки вычислен без разбиения ее на две части - слева и справа от опоры В, то есть определена равнодействующая нагрузки - ×3, ее положение (в середине участка с распределенной нагрузкой), что позволяет определить плечо равнодействующей относительно опоры В и направление создаваемого ею момента. В то же время можно было в уравнении равновесия учитывать отдельно части нагрузки , приложенные слева и справа от опоры В; при этом второе уравнение равновесия имеет вид:

Рис.9

Вычисленное из этого уравнения значение реакции , разумеется, совпадает с полученным ранее.

Проверка:

2. Намечаем характерные сечения.

3. Вычисляем поперечную силу и изгибающий момент в характерных сечениях.

Из рассмотрения левой отсеченной части:

Для сечений 5-7 удобнее рассматривать правую отсеченную часть:

По вычисленным значениям строим эпюры и (рис.9,б,в).

1.11 Правила контроля эпюр Q_у и M_x

Дифференциальные зависимости между определяют ряд закономерностей, которым подчиняются эпюры и .

1. Эпюра является прямолинейной на всех участках; эпюра - криволинейная (квадратная парабола) на участке под равномерно распределенной нагрузкой, причем, выпуклость кривой всегда обращена навстречу нагрузке , и прямолинейная на всех остальных участках.

2. Под точкой приложения сосредоточенной силы (реакции) на эпюре обязательно должен быть скачок на величину этой силы (реакции). Аналогично, под точкой приложения сосредоточенного момента на эпюре обязателен скачок на величину момента.

3. Если на участке под распределенной нагрузкой эпюра пересекает ось , то эпюра в этом сечении имеет экстремум.

4. На участках с поперечной силой одного знака эпюра имеет одинаковую монотонность. Так, при эпюра возрастает слева направо; при - убывает.

5. Порядок линии на эпюре всегда на единицу меньше, чем на эпюре . Например, если эпюра - квадратная парабола, то эпюра на этом участке - наклонная прямая; если эпюра - наклонная прямая, то эпюра на этом участке - прямая, параллельная оси; если (прямая, параллельная оси), то на этом участке .
