Изучение принципа и устройства работы

Делительная головка тестоделителя предназначена для получения тестовых заготовок (дозирования теста на равные куски) массой от 0,8 до 1,2 кг при выработке хлеба из ржаной муки.

Тестоделительная головка аналогичной конструкции устанавливается на тестоделителях различных типов, в том числе на А2-ХТН, используемого при производстве хлебобулочных изделий. Тесто, поступающее в приемную воронку 2 тестоделителя (рис. 1.3.1), нагнетается шнеком 1 в мерную камеру 12 делительной головки 4, смещает вниз поршень, расположенный в цилиндре 5, соединенных винтом 11. В результате мерный карман заполняется

Рис. 1.3.1. Кинематическая схема тестоделителя:

1 - нагнетательный шнек; 2 - приемная воронка; 3 - шнековая камера; 4 - делительная головка; 5 - цилиндр; 6-8 - цепные передачи; 9 - вал промежуточный; 10 - ременная передача; 11 - винт соединительный днищ поршня; 12 - камера мерная делительной головки; 13 - муфта; 14 - механизм периодического вращения; 15 - ведущий вал делительной головки; 16 - электродвигатель

полностью тестом. После этого делительная головка 4 поворачивается на 180°, и нагнетаемое тесто начинает давить на другое днище поршня сверху, перемещая его вниз и выдавливая из мерной камеры отмеренный объем теста. Прерывистое вращательное (с остановками) движение делительной головки 4 осуществляется с помощью механизма периодического вращения 14. Масса получаемых тестовых заготовок регулируется путем изменения вместимости мерной камеры 12, заполняемой тестом. Это достигается изменением объема, занимаемого поршнем, путем изменения расстояния между его днищами 3. Вращая с помощью отвертки (или специального ключа) винт 11, их сближают или удаляют друг от друга. Привод состоит из электродвигателя 16, вращение которого через ременную передачу 10 и цепную передачу 8 передается на промежуточный вал 9, а с него - цепной передачей 7 на вал нагнетательного шнека 1, откуда цепной передачей 6 приводится во вращение ведущая часть вала 15 делительной головки 4. Через механизм периодического вращения 14 и муфту 13 вал 15 связан с вращающимся цилиндром делительной головки 4.

Делительная головка (рис. 1.3.2) представляет собой цилиндрический корпус 1 с отверстиями сверху и снизу, снабженный торцовыми крышками 2, закрепленными болтами. На крышках 2 расположены подшипники 3, на которые опираются цапфы 4, жестко соединенные с цилиндром 5, свободно вращающимся в корпусе 1. В цилиндре имеется гильза 6, продольная ось которой перпендикулярна продольным осям цапф. Внутри гильзы 6 размещен поршень, состоящий из двух днищ 7, соединенных винтом 8, головка которого размещена впотай и имеет прорез для отвертки. Между днищами 7 находится надетая на винт 8 пружина 9.

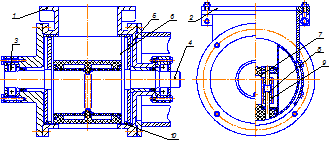

Рис. 1.3.2. Делительная головка тестоделителя

1 - цилиндрический корпус; 2 - торцовая крышка; 3 - подшипник; 4 - цапфа; 5 - цилиндр; 6 - гильза; 7 - днище поршня; 8 - винт; 9 - пру­жина; 10 – ограничитель

У торцов гильзы 6 размещены упоры-ограничители 10 для поршня. При вращении вала, соединенного с торцовой стенкой цилиндра 5 делительной головки, совмещаются отверстие в корпусе 1, соединенное с нагнетательным патрубком для теста, и одно из отверстий гильзы 6. В этом положении механизм периодического вращения делительной головки обеспечивает остановку цилиндра 5. Тогда тесто, нагнетаемое шнеком, давит на находящийся в крайнем верхнем положении поршень, смещая его вниз и заполняя образующийся при этом свободный объем. Тесто, находящееся в нижней части гильзы 6, выдавливается из нее. После заполнения мерной камеры головка поворачивается на 180°, при этом край корпуса зачищает внешнюю поверхность днища, а тестовая заготовка падает в форму. Затем цикл работы повторяется.

Рис. 1.3.3. Тестоделитель

Стабильность точности объемного дозирования теста делительной головки зависит от стабильности плотности теста и объема мерной камеры, который может изменяться при самопроизвольном вращении регулировочного винта под влиянием ударов при остановках поршня в крайних положениях. Масса получаемых тестовых заготовок регулируется изменением объема поршня вращением регулировочного винта.
