Лабораторная работа №26. Проектирование технологической архитектуры и построение диаграммы размещения автоматизированной системы управления

Диаграмма размещения (Deployment Diagram) применяется для представления общей конфигурации и топологии распределенной программной системы и содержит распределение компонентов по отдельным узлам системы. Диаграмма размещения показывает наличие физических соединений – маршрутов передачи информации между аппаратными устройствами, задействованными в реализации системы.

Таблица 23 – Нотация диаграммы размещения

Графическое обозначение	Описание элемента диаграммы
	Узел (node) - физически существующий элемент системы, обладающий некоторым вычислительным ресурсом, а также другие механические или электронные устройства. Примеры: процессоры, датчики, принтеры, модемы, цифровые камеры, сканеры, манипуляторы и др.
	Артефакт – компонент, имеющий законченное информационное содержание, например, исполнимый файл.
	Каналы связи - физические связи между узлами.
	Зависимости между узлами и компонентами.
	Размещение – связь означает, что компонент размещается в узле.

Пример диаграммы размещения представлен на рисунке (см. Рисунок 24).

Постройте диаграмму размещения для вашей информационной системы. Для этого выполните следующие шаги:

- Определите перечень всех аппаратных, механических и других типов устройств, которые необходимы для выполнения системой всех своих функций.

- Разместите все исполняемые компоненты диаграммы (см. лабораторную работу №25) по узлам системы.

- Установите соединения узлов.

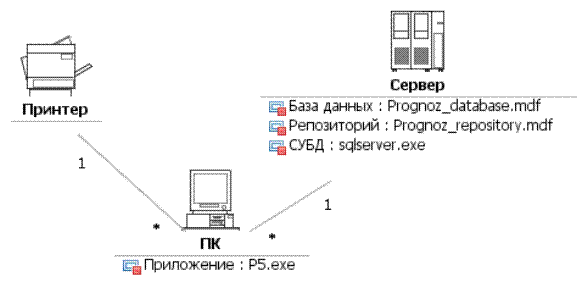

Рисунок 24 – Пример диаграммы размещения
