Лабораторная работа №6. Построение модели бизнес-процессов предприятия

Используя результаты лабораторных работ №1, 3, постройте модели бизнес-процессов рассматриваемого вами предприятия в инструментальной среде IBM WebSphere Business Modeler, используя соответствующую нотацию (Таблица 6).

Таблица 6 – Нотация описания бизнес-процессов в среде IBM WebSphere Business Modeler

Графическое обозначение	Описание элемента диаграммы
	Подпроцесс – часть процесса, которая может быть детализирована на подпроцессы и задачи.
	Задача – элементарная составляющая процесса.
	Неавтоматизированная задача – элемент используется для обозначения задач (процессов, операций), выполняемых вручную.
	Задача приема – элемент обозначает операцию приема входной информации.
	Стрелка, соединяющая процессы, обозначающая входные и выводные потоки бизнес-элементов.
	Цикл While – элемент для моделирования действий, циклично повторяющихся, пока выполняется условие, при этом условие проверяется до выполнения действий.
	Цикл Do-While – элемент для моделирования действий, циклично повторяющихся, пока выполняется условие, при этом условие проверяется после выполнения действий.
	Цикл For - элемент для моделирования действий, циклично повторяющихся заданное количество раз.
	Простое решение – элемент для моделирования ветвления процессов в зависимости от результата проверки выполнения условия (да/нет).
	Решение с множественным выбором – элемент для моделирования ветвления процессов в зависимости от результата проверки сложного условия.
	Слияние – элемент для соединения процессов после ветвления.
	Ветвление – элемент используется для моделирования параллельно выполняющихся процессов.
	Объединение для разветвления – элемент для моделирования соединения параллельных процессов.
	Локальное хранилище данных – элемент, моделирующий потоки данных в состоянии хранения.
	Карта
	Запуск – событие, инициирующее выполнение процесса (задачи).
	Завершение пути
	Завершение процесса – событие завершения процесса.
	Промежуточное событие, инициирующее выполнение операции коррекции процесса.
	Операция коррекции – описывает, как осуществляется коррекция процесса.
	Событие конца коррекции
	Комментарий – элемент, позволяющий выносить на диаграмму комментарии.

Расположите бизнес-процессы, выявленные в лабораторной работе №1, на контекстной диаграмме. Соедините бизнес-процессы, выходные потоки которых являются входными для других бизнес-процессов. Другой вариант построения контекстной диаграммы – рассмотреть в качестве процессов выполнение функций, выявленных в лабораторной работе №3.

Каждый из процессов, расположенных на контекстной диаграмме, детализируйте в диаграммах следующего уровня, выделяя составляющие его процессы и задачи (подпроцессы или подзадачи). В качестве составляющих процессов и задач используйте работы и функции, выявленные в лабораторной работе №3. Каждая задача должна быть определена как одна из задач: локальная задача, неавтоматизированная локальная задача, задача приема информации.

Для каждого процесса (задачи) должны быть определены входные и выходные потоки (информация, документы) с указанием их краткого названия.

Рисунок 8 – Контекстная диаграмма процесса организации составления и исполнения федерального бюджета

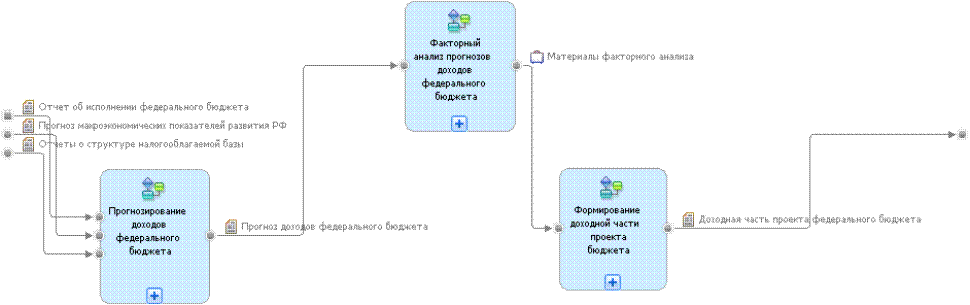

Рисунок 9 – Декомпозиция процесса «Анализ и прогнозирование доходов федерального бюджета»

Обратите внимание, что вход и выход процесса (задачи) не должны совпадать: из диаграммы должно быть понятно, что в результате выполнения процесса было произведено действие над входным потоком, преобразовавшее его в выходной поток.

Дочерний процесс не должен называться так же, как родительский. Например, процесс производства покрышек не может разделяться на процессы поставки сырья и производства покрышек. Следует подбирать такие формулировки, которые позволят отличить общий процесс от частного.

Для сохранения читаемости диаграмм необходимо на диаграмме каждого уровня располагать не менее 3 и не более 8 процессов (задач).
