Нагрузочная характеристика

Нагрузочная характеристика соответствует зависимости U = f(I_В) при I_Я = const. Эта характеристика представлена на рисунке 3.3. Напряжение на зажимах якоря равно:

(3.4)

Причем ЭДС Е в выражении (3.4) отличается от ЭДС при холостом ходе машины вследствие изменения магнитного потока Ф из-за реакции якоря. В генераторе постоянного тока щетки можно сдвигать по направлению вращения для улучшения коммутации. Тогда продольная реакция якоря F_ad размагничивает машину. Если щетка находится на геометрической нейтрали, то при наличии насыщения имеет место размагничивающее действие поперечной реакции якоря, определяемое магнитодвижущей силой (МДС) F_qd. Напряжение U зависит также от падения напряжения ∆U_Я =I_Я·R_Я в цепи якоря. Влияние обоих факторов определяется с помощью характеристик треугольника a₁b₁c₁, либо abc. Для графических построений катеты этих треугольников принимаются пропорциональными току якоря ab(a₁b₁, a₂b₂) ~ ∆U_я и bc(b₁c₁, b₂c₂) ~ (F_ad + F_qd) и неизменным при I_В = var.

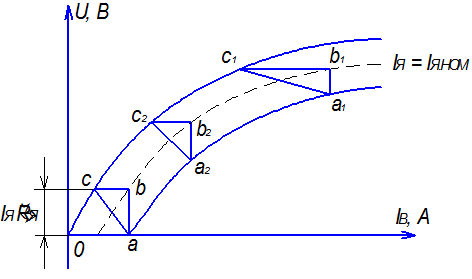

Рисунок 3.3 Нагрузочная характеристика генератора
