Режимы и методы трассировки

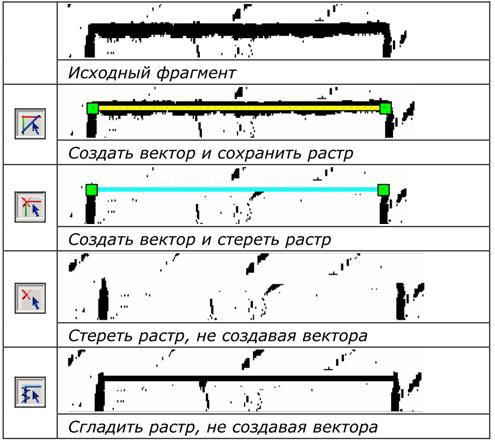

Перед выполнением трассировки необходимо выбрать режим и метод трассировки с помощью соответствующих команд из меню Трассировка или кнопок, расположенных на панели инстру-

ментов Растр в векторы. (рис.6)

Рис.6

Метод трассировки выбирается в соответствии с объектом, который необходимо векторизовать (рис.7)

Рис.7.

При использовании метода трассировки растровых полилиний создаются векторные полилинии, аппроксимирующие сложные растровые кривые.

Возможно применение режима автоматического определения направления трассировки после пересечения с другой растровой линией. Для задания этого режима:

• откройте закладку Трассировка диалогового окна Параметры конверсии;

• установите флажок Автоматически определять направление;

• задайте время ожидания (в секундах) в поле Ожидание.

При работе в режиме Автоматически определять направление вы можете нажатием кнопки «Пробел» принять направление трассировки, предложенное программой (показано перекрестьем), или управлять процессом с помощью курсорного меню.

Для вызова курсорного меню нажмите правую кнопку мыши.

При трассировке вы можете получать векторные полилинии с ортогональными сегментами. Этот режим может применяться, например, при трассировке строений на сканированном картографическом материале.

Направление базового угла созданного сегмента может вычисляться автоматически или задаваться пользователем.
